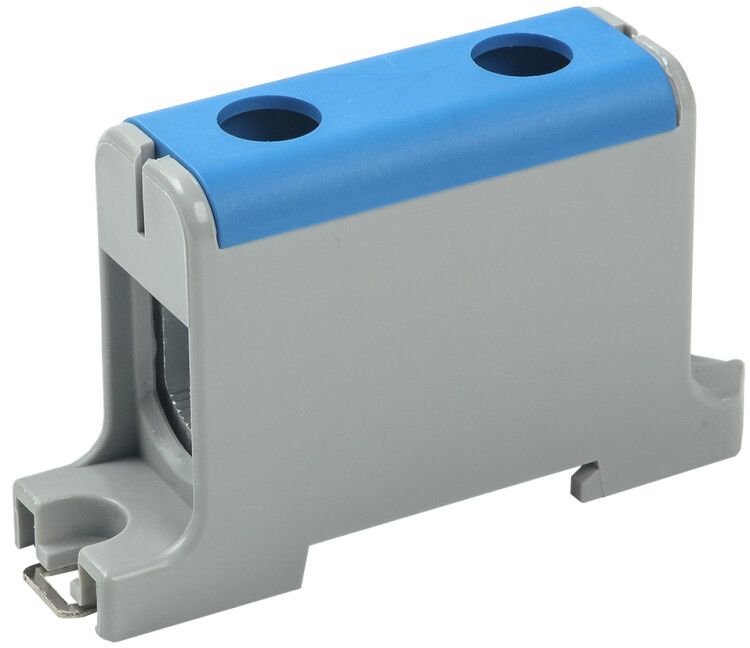

Клемма вводная силовая КВС 16-95 кв.мм. синяя | YZN12-095-K07 IEK

Клемма вводная силовая КВС 16-95 кв.мм синяя от IEK - надёжное решение для подключения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-095-k07 обеспечивает безопасное соединение медных и алюминиевых жил сечением 16–95 мм2, рассчитана на длительную работу в промышленных условиях.

Назначение и область применения

Клемма вводная силовая КВС 16-95 кв.мм синяя используется для создания входных и распределительных соединений в электротехнических шкафах, щитах управления и распределительных устройствах. Подходит для промышленного оборудования: станков, конвейеров, систем автоматизации, насосных и компрессорных установок. Обеспечивает надёжный контакт между силовыми кабелями и внутренней проводкой щита.

Технические характеристики

• Диапазон сечений проводников: 16–95 мм2 - позволяет подключать крупногабаритные медные и алюминиевые жилы
• Номинальный ток: 245 А - выдерживает высокие нагрузки без перегрева
• Номинальное напряжение: 800 В - безопасная работа в сетях до 690 В переменного тока
• Количество полюсов: 1 - однополюсная конструкция для одного фазного или нулевого провода
• Способ монтажа: DIN-рейка + винтовое крепление - совмещённая система для устойчивой фиксации
• Тип присоединения: винтовое - надёжное механическое соединение без пайки
• Материал корпуса: полиамид PA - прочный, термостойкий, самозатухающий
• Класс воспламеняемости: V0 - материал не поддерживает горение
• Рабочая температура: от –40 C до +85 C - работает в суровых климатических условиях
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Ширина: 24 мм - компактный форм-фактор, экономит место на DIN-рейке
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Позиция соединения: сбоку - удобный доступ для инструментов и визуального контроля

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 кв.мм синяя легко монтируется на стандартную DIN-рейку типа TS35. Для фиксации используются два винта: один - для крепления к рейке, второй - для затяжки провода. Убедитесь, что сечение провода соответствует заявленному диапазону (16–95 мм2): меньшие жилы требуют предварительной опрессовки или использования переходника. Максимальный момент затяжки винта - не более 2,5 Нм, чтобы не повредить контакты. Соединение выполняется только после отключения питания.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по ГОСТ Р 50030.5.1 и IEC 60947-7-1. Корпус изготовлен из материала класса V0 - при возгорании он самостоятельно гаснет, снижая риск распространения пламени. Защита IP20 обеспечена конструкцией корпуса - не предназначен для открытого монтажа во влажных средах без дополнительной защиты.

Преимущества

• Высокая плотность контакта благодаря точной форме зажима - минимизация нагрева даже при максимальном токе
• Удобная боковая подача провода - можно работать инструментом даже в плотно заполненных шкафах
• Стандартный синий цвет - отличается от других клемм, ускоряет диагностику и обслуживание
• Полиамидный корпус - устойчив к химическим воздействиям, маслам, вибрациям
• Совместимость с DIN-рейкой - легко заменяется, интегрируется в существующую сборку

Ограничения применения

• Не применяется для многожильных проводов без оконцевания - требуется использование наконечников
• Запрещено использовать для алюминиевых проводов без антиоксидантной пасты - возможна коррозия контакта
• Не рекомендуется для частых отсоединений - винтовые зажимы не предназначены для оперативного переключения
• Не защищена от попадания воды и пыли - требует установки в закрытом шкафу с степенью защиты не ниже IP54
• Не подходит для сечений менее 16 мм2 - слабый контакт, риск перегрева

Примеры использования

• Вводной элемент в распределительном щите цеха - подключение основного кабеля 70 мм2 от трансформатора
• Распределение фазы на несколько потребителей через групповые автоматы
• Объединение нескольких выходных кабелей от преобразователей частоты
• Создание нулевой шины в промышленных щитах с использованием нескольких таких клемм

Практические советы

• Перед монтажом зачистите жилу на 12–15 мм - недостаточная длина вызывает плохой контакт
• Для алюминиевых проводов используйте специальную пасту (например, Alu-Contact) - продлевает срок службы контакта
• Проверяйте затяжку винта через 1–2 месяца после первого включения - первичная осадка проводника может ослабить контакт
• При установке рядом с другими клеммами оставляйте минимальный зазор 10 мм - обеспечьте теплоотвод и доступ к винтам
• Артикул yzn12-095-k07 совместим с продукцией IEK - замена аналогов возможна без переделки шкафа
