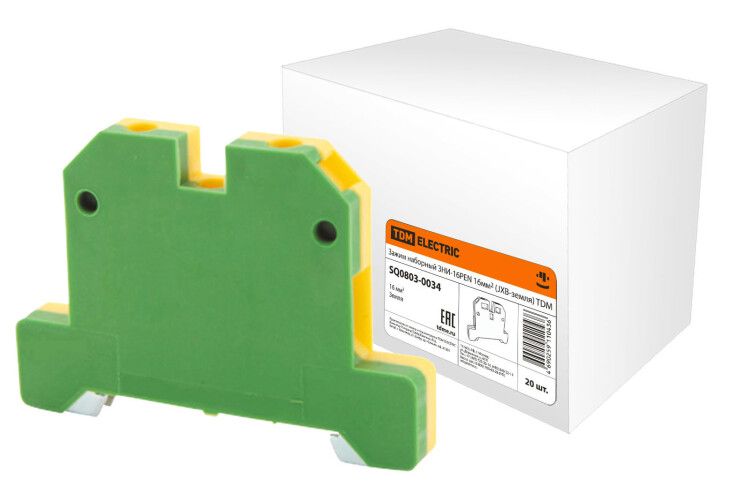

Зажим наборный ЗНИ-16PEN 16мм2 (JXB-земля) | SQ0803-0034 TDM

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) от TDM ELECTRIC предназначен для надёжного соединения заземляющих и PEN-проводников в распределительных шкафах и щитах. Его конструкция обеспечивает безопасную работу в условиях повышенной нагрузки и требует минимального обслуживания.

Назначение и область применения

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) используется для создания коммутируемых заземляющих и PEN-соединений в силовых и управляющих системах. Применяется в электрощитах, распределительных устройствах, технологическом оборудовании и автоматических линиях. Подходит для монтажа на DIN-рейку 35 мм, что делает его универсальным решением для промышленных и коммерческих объектов.

Технические характеристики

• Поперечное сечение подключаемых проводов: 6–16 мм2 (как для жёстких, так и для гибких многожильных проводов)
• Номинальный ток: 76 А
• Номинальное напряжение: 629 В
• Количество полюсов: 1
• Количество зажимов на уровне: 2 (оба соединены внутренне)
• Тип соединения: пружинный зажим (без инструментов)
• Способ монтажа: DIN-рейка 35 мм с Ω-профилем
• Размер модуля: 5,2 мм
• Высота при минимальной установке: 48 мм
• Ширина ячейки: 12 мм
• Рабочая температура: от –30 C до +40 C
• Цвет корпуса: желто-зелёный (стандартная маркировка заземления)
• Материал корпуса: термопласт PA66 (негорючий, класс воспламеняемости UL94 V0)
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Защита от прикосновения: да
• Поддержка PEN-функции: да
• Изоляция: да
• Индикация дефекта: есть, питание 12 В AC/DC

Совместимость и монтаж

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) легко фиксируется на стандартной DIN-рейке 35 мм. Установка осуществляется защёлкиванием - никаких винтов или инструментов не требуется. Оба зажима на одном уровне уже соединены между собой, поэтому достаточно подключить один провод - второй будет автономно связан. Соединение выполняется сверху, что удобно при плотном расположении устройств. Для подключения используйте провода сечением 6–16 мм2 - как с наконечником, так и без него. Нельзя использовать провода меньшего сечения - они не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта PA66 с классом горючести UL94 V0 - материал не распространяет пламя даже при перегреве. Защита от прикосновения предотвращает случайный контакт с токоведущими частями. Цвет желто-зелёный соответствует требованиям ГОСТ IEC 60445 для обозначения заземляющих проводников. Индикатор дефекта работает от 12 В постоянного или переменного тока - позволяет оперативно выявить обрыв соединения.

Преимущества

• Удобство монтажа: пружинный зажим исключает необходимость затяжки винтов
• Стабильность контакта: латунные токоведущие части и никелированные прижимы обеспечивают долговечное соединение
• Экономия места: малый модульный размер (5,2 мм) позволяет размещать много элементов в ограниченном пространстве
• Функциональность PEN: возможность использования в системах TN-C-S без дополнительных переходников
• Встроенная индикация: сразу видно, если произошёл обрыв в цепи заземления

Ограничения применения

Не применяйте ЗНИ-16PEN 16 мм2 (JXB-земля) вне диапазона рабочих температур (–30…+40 C). Не допускается использование с проводами меньше 6 мм2 - риск плохого контакта и перегрева. Индикатор дефекта требует внешнего источника питания 12 В - без него он не будет работать. Не предназначено для монтажа в помещениях с высокой влажностью или агрессивными средами - материал корпуса не рассчитан на химическую коррозию.

Примеры использования

• Заземление оборудования в промышленных щитах управления
• PEN-соединение в распределительных пунктах жилых домов
• Объединение заземляющих проводников на конвейерах и станках
• Сборка групповых заземляющих шин в системах IT и TT

Практические советы

• Перед монтажом проверьте сечение провода - оно должно точно попадать в диапазон 6–16 мм2
• При использовании гибких проводов рекомендуется применять наконечники - это снижает риск повреждения жил
• При установке нескольких таких зажимов рядом соблюдайте шаг 12 мм - это гарантирует правильное положение на рейке
• Если индикатор не светится, проверьте наличие напряжения 12 В на входе - часто проблема именно в этом
• ЗНИ-16PEN 16 мм2 (JXB-земля) можно комбинировать с другими моделями ZNI от TDM ELECTRIC для формирования сложных заземляющих шин
