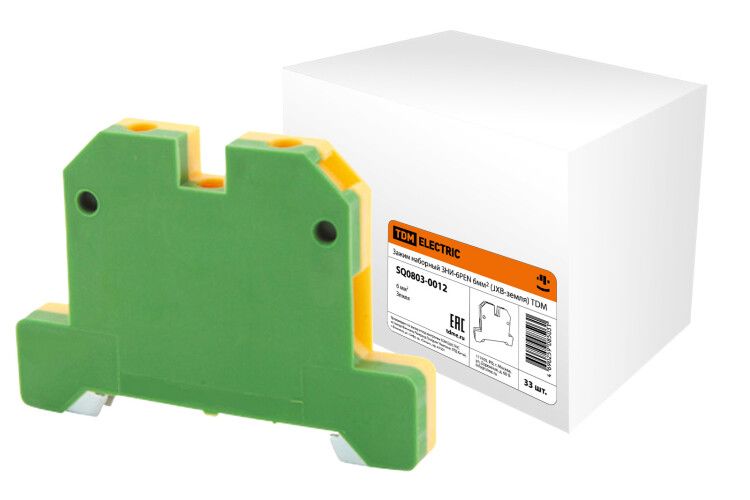

Зажим наборный ЗНИ-6PEN 6мм2 (JXB-земля) | SQ0803-0012 TDM

Зажим наборный ЗНИ-6PEN 6 мм2 (JXB-земля) от TDM ELECTRIC - это надежный и компактный элемент для организации систем заземления и совмещенных PEN-проводников в электрощитах. Он предназначен для безопасного подключения жестких и гибких проводов сечением до 6 мм2, легко монтируется на DIN-рейку и обеспечивает долговечное соединение даже в условиях промышленного оборудования.

Назначение и область применения

Зажим наборный ЗНИ-6PEN 6 мм2 (JXB-земля) используется для создания точек подключения защитного заземления (PE) и совмещенного PEN-провода в распределительных щитах, шкафах управления и технологическом оборудовании. Подходит для систем TN-C-S и TT, где требуется разделение PEN-проводника на PE и N. Применяется в промышленных, коммунальных и объектах инфраструктуры, где важны компактность, надежность и соответствие нормам безопасности.

Технические характеристики

• Поперечное сечение подключаемых проводов: 2,5–6 мм2 (жесткий), 3–6 мм2 (гибкий, с наконечником или без)
• Номинальный ток: 41 А
• Номинальное напряжение: 600 В
• Количество полюсов: 1
• Количество зажимов на уровне: 2
• Способ монтажа: DIN-рейка (Ω-профиль) и G-рейка (G-профиль)
• Размер модуля / ширина ячейки: 9 мм
• Высота при минимальной установке: 41 мм
• Тип соединения: винтовое (HEX-винты)
• Рабочая температура: от –30 C до +40 C
• Цвет корпуса: желто-зеленый (стандарт для заземления)
• Материал корпуса: термопласт PA66, класс горючести V0 по UL94
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Изоляция: да, с защитой от прикосновения
• Поддержка PEN: да, возможно использование в качестве PEN-зажима
• Связь между уровнями: внутренние перемычки есть (соединение между двумя зажимами на одном уровне)
• Позиция подключения: боковая
• Кодирование: горизонтальное и вертикальное
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

ЗНИ-6PEN 6 мм2 (JXB-земля) устанавливается на стандартную DIN-рейку типа C (Ω-профиль) или G-рейку. Для монтажа достаточно защелкнуть корпус на рейке - механизм слайдера обеспечивает легкое фиксирование и демонтаж без инструментов. Каждый зажим имеет два входа: один для основного провода, второй - для перемычки. Между этими зажимами уже имеется внутреннее соединение, что исключает необходимость внешних перемычек. Винты HEX позволяют затянуть провод с меньшим усилием, снижая риск перетяга или повреждения жилы. Соединение выполняется сбоку - удобно при плотном расположении компонентов в щите.

Безопасность и стандарты

Корпус изготовлен из самозагасающегося негорючего полиамида PA66 с классом воспламеняемости V0 по UL94 - материал не поддерживает горение. Защита от прикосновения предотвращает случайный контакт с токоведущими частями. Цвет желто-зеленый соответствует требованиям IEC 60445 для заземляющих проводников. Номинальные параметры (600 В, 41 А) обеспечивают работу в соответствии с европейскими и российскими нормами для распределительных устройств. Индикация дефекта работает от переменного и постоянного тока - позволяет выявить обрыв или плохой контакт в реальном времени.

Преимущества

• Уже встроенные внутренние перемычки между двумя зажимами - не требуют дополнительных проводов или клеммных перемычек
• HEX-винты обеспечивают равномерное прижатие провода при малом крутящем моменте - снижают риск повреждения жилы
• Защита от прикосновений и изолированный корпус - безопасны при обслуживании под напряжением
• Совместимость с жесткими и гибкими проводами без необходимости наконечников (при соблюдении сечения)
• Компактный размер (9 мм) - позволяет разместить больше точек подключения в ограниченном пространстве
• Стандартный цвет желто-зеленый - сразу идентифицирует заземляющую функцию

Ограничения применения

• Не предназначено для подключения проводов сечением менее 2,5 мм2 - ниже указанного порога соединение будет ненадежным
• Не рекомендовано использовать вне диапазона температур –30…+40 C - экстремальные значения могут повредить термопласт
• Не подходит для силовых цепей выше 600 В или токов свыше 41 А - превышение параметров вызывает перегрев и выход из строя
• Не является заменой автоматическому выключателю или УЗО - служит только для пассивного соединения
• Не допускается применение в средах с повышенной химической агрессивностью - материал не рассчитан на воздействие растворителей или масел

Примеры использования

• Распределительный щит промышленного станка - подключение защитного заземления всех металлических корпусов
• Щит освещения в офисном здании - организация точки PEN после разделения вводного устройства
• Электрошкаф насосной станции - соединение заземляющих проводов от двигателей и кожухов
• Аварийные системы - надежная точка заземления для сигнализаций и реле
• Сборочные линии - компактное распределение заземления по нескольким модулям на одной DIN-рейке

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 2,5–6 мм2; более тонкие или толстые жилы не подходят
• Для гибких проводов лучше использовать наконечники - они улучшают контакт и предотвращают заплетание жил
• Затягивайте винты рукой до упора - не применяйте ключи, чтобы не повредить резьбу или корпус
• При использовании нескольких ЗНИ-6PEN 6 мм2 (JXB-земля) на одной рейке - располагайте их с учетом направления кодирования (горизонтального/вертикального) для удобства маркировки
• Обязательно помечайте каждую точку подключения - особенно если используется PEN-функция, чтобы избежать путаницы с нулевыми проводами
• Проверяйте целостность контакта через индикацию дефекта - если она активна, значит, есть обрыв или плохой контакт
