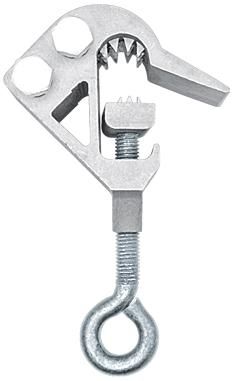

Зажим оперативный ответвительный MCT 185 (35–185 кв.мм) НИЛЕД предназначен для быстрого подключения или заземления без снятия изоляции с провода воздушной линии. Этот зажим применяют при ремонте, модернизации или аварийном обслуживании ЛЭП, особенно когда важно минимизировать время простоя.

Назначение и область применения

Зажим оперативный ответвительный MCT 185 (35–185 кв.мм) НИЛЕД используется для двух задач: временного заземления и создания ответвления от изолированного провода воздушной линии (ВЛЗ). Подходит для работы с алюминиевыми и алюминиевыми со стальным сердечником проводами сечением от 35 до 185 кв.мм. Применяется на линиях напряжением до 35 кВ. Часто используется энергообслуживающими бригадами при плановых работах, замене оборудования или восстановлении питания после аварии.

Технические характеристики

• Рабочее сечение провода: 35–185 кв.мм
• Материал корпуса: алюминиевый сплав, изготовленный методом экструзии
• Контактные элементы: прокалывающие зубья для надёжного контакта через изоляцию
• Напряжение: до 35 кВ
• Масса: не указана (зависит от комплектации)

Совместимость и монтаж

Зажим оперативный ответвительный MCT 185 (35–185 кв.мм) НИЛЕД совместим с изолированными проводами типа SIP-1, SIP-2, SIP-4 и аналогичными. Для установки не требуются специальные инструменты - достаточно гаечного ключа подходящего размера. Монтаж выполняется на ходу: зажим фиксируется на проводе путём затяжки болтов, при этом прокалывающие зубья пробивают изоляцию и обеспечивают контакт с токопроводящей жилой. Убедитесь, что диаметр провода соответствует указанному диапазону - меньшие или большие сечения снижают надёжность соединения.

Безопасность и стандарты

Произведён в соответствии с требованиями к устройствам для оперативных работ на ВЛЗ. Корпус из алюминиевого сплава обеспечивает электроизоляцию и защищает от случайного прикосновения к токоведущим частям. Однако использование допускается только обученным персоналом с соблюдением правил безопасности при работе под напряжением. Не применять при повреждении корпуса или зубьев.

Преимущества

• Не требует снятия изоляции - экономит время и исключает риск повреждения провода
• Высокая прочность корпуса благодаря технологии экструзии - выдерживает нагрузки при ветре, ударах и температурных колебаниях
• Удобная конструкция - позволяет выполнять работу даже на труднодоступных участках ЛЭП
• Стабильный контакт благодаря прокалывающим зубьям - снижает вероятность нагрева и окисления

Ограничения применения

• Не предназначена для постоянного подключения - только для оперативных работ
• Не использовать на медных проводах или проводах сечением менее 35 кв.мм или более 185 кв.мм
• Не рекомендовано применение на линиях выше 35 кВ
• Не следует использовать при наличии трещин, деформаций или следов коррозии на корпусе или зубьях

Примеры использования

• Подключение временной линии для питания объекта во время ремонта основной сети
• Заземление участка ВЛЗ перед проведением работ по замене опоры
• Обход повреждённого участка провода при аварии - временное ответвление до восстановления
• Подключение контрольных приборов для диагностики состояния линии без её отключения

Практические советы

• Перед установкой проверьте состояние изоляции провода - глубоко повреждённую или старую изоляцию лучше заменить, прежде чем использовать зажим
• Затягивайте болты равномерно и до упора - недостаточно плотная фиксация вызывает нагрев и выход из строя
• После демонтажа осмотрите прокалывающие зубья - если они изношены или сломаны, зажим нельзя использовать повторно
• Храните в сухом месте, избегайте попадания влаги и песка внутрь механизма
• Для удобства работы используйте изолирующий штангу - особенно при монтаже на высоте
