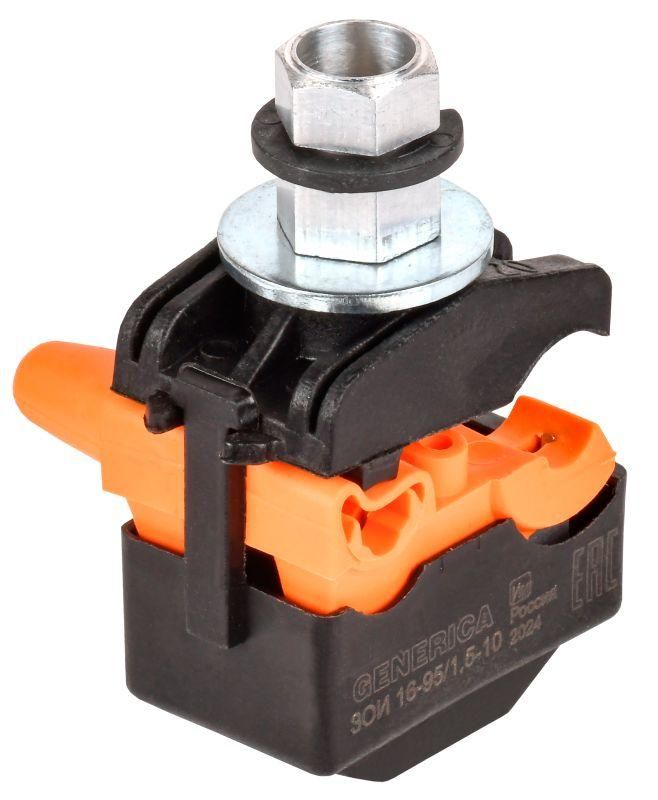

Зажим ответвительный изолированный ЗОИ 16-95/1,5-10| UOZ10-4-095-010-G | GENERICA IEK

Зажим ответвительный изолированный ЗОИ 16-95/1,5-10 от GENERICA предназначен для безопасного ответвления тока от основного силового кабеля без нарушения целостности изоляции. Применяется в воздушных ЛЭП напряжением до 1 кВ, особенно там, где требуется быстрый и надёжный монтаж без демонтажа проводов. Артикул uoz10-4-095-010-g соответствует модели, совместимой с продукцией IEK.

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 16-95/1,5-10 используется для создания ответвлений от магистральных самонесущих изолированных проводов (СИП) и подключения абонентских линий - например, для питания домов, уличного освещения или оборудования на объектах. Подходит для работы с фазными и нулевыми проводниками. Не требует зачистки изоляции, что снижает риск повреждения жил и ускоряет монтаж.

Технические характеристики

• Номинальное проходное сечение: 16–95 мм2 - позволяет подключаться к основному проводу такого же сечения
• Номинальное сечение ответвления: 1,5–10 мм2 - подходит для слаботочных и осветительных цепей
• Тип подключения: винтовое с прокалыванием изоляции - контакт формируется через металлические ножи, пробивающие изоляционный слой
• Количество контактов: 2 - один вход (магистраль), один выход (ответвление)
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к перепадам температур и УФ-излучению
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Зажим ЗОИ 16-95/1,5-10 совместим с проводами СИП-1, СИП-2, СИП-4 и аналогичными изолированными проводниками. Для установки:

• Уложите магистральный провод в гнездо зажима
• Вставьте ответвительный провод в отдельную канавку
• Затяните болт до момента срыва головки - это гарантирует правильное усилие и надёжный контакт
• Не используйте инструменты с регулировкой крутящего момента - срыв головки является механическим индикатором завершения монтажа

Подходит для монтажа на опорах, стенках зданий и других местах, доступных для обслуживания. Монтаж возможен при температуре от –40C до +80C.

Безопасность и стандарты

Зажим ЗОИ 16-95/1,5-10 соответствует требованиям к изолированным ответвителям для сетей до 1 кВ. Конструкция исключает открытые токоведущие части после установки. Каждый элемент герметично закрыт, предотвращая попадание влаги и пыли. Наличие прокалывающих ножей обеспечивает надёжный контакт даже при окисленной поверхности провода.

Преимущества

• Надёжность - контакт создаётся путём прокалывания изоляции, минуя необходимость зачистки и снижая вероятность плохого соединения
• Простой монтаж - не нужны специальные инструменты, достаточно обычного ключа; процесс занимает несколько минут
• Визуальное отличие - после затяжки болт срывается, что наглядно показывает успешное выполнение работ
• Защита от внешних воздействий - корпус устойчив к УФ, влаге и химическим агрессивным средам

Ограничения применения

• Не применяется для медных проводов с изоляцией толще 4 мм - возможна недостаточная глубина прокалывания
• Не рекомендован для многожильных проводов с плотной оплеткой - риск повреждения жил при прокалывании
• Не предназначен для постоянного погружения в воду - хотя корпус IP67, внутренние контакты не рассчитаны на длительное нахождение под водой
• Не использовать в условиях частых вибраций без дополнительной фиксации - возможно ослабление контакта

Примеры использования

• Подключение светильников к магистральному СИП на улице
• Ответвление к дому от линии воздушной передачи
• Присоединение счетчиков, автоматических выключателей или распределительных щитов
• Обустройство временных энергообеспечений на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не допускайте использование ответвления более 10 мм2, иначе возрастёт риск перегрева
• Убедитесь, что магистральный провод не имеет повреждений - трещины или сплющенная изоляция могут нарушить работу зажима
• При работе в холодную погоду согрейте зажим руками - материал становится менее хрупким при температуре выше –15C
• После монтажа проверьте визуально: болт должен быть полностью сорван, а корпус - плотно прилегать к проводам
• Для долговечности избегайте установки рядом с источниками тепла (например, трансформаторами) - высокая температура снижает срок службы полиамида
