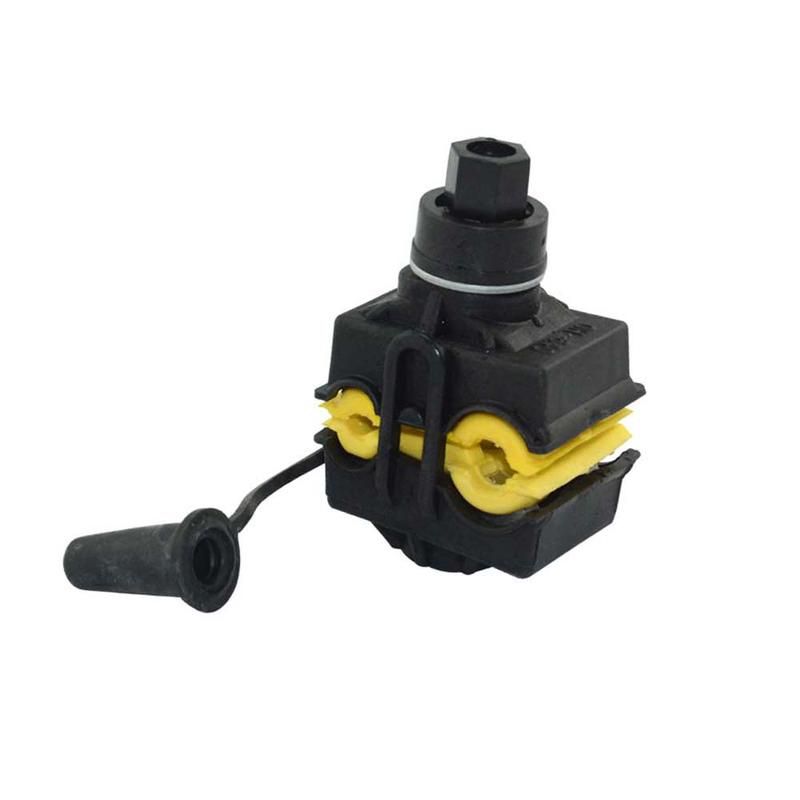

Зажим ответвительный OH 640 (16-120/4-50) (N 640; CTN 35; ЗСГП 35-95/6-35) МЗВА 00000004618

Зажим ответвительный OH 640 (16-120/4-50) (N 640; CTN 35; ЗСГП 35-95/6-35) МЗВА предназначен для безопасного соединения ответвительной линии с основным проводом в системах воздушных линий электропередачи типа СИП-4 и СИП-2. Этот зажим обеспечивает надёжную механическую фиксацию и электрический контакт без необходимости нарушения целостности главного провода.

Назначение и область применения

Зажим ответвительный OH 640 (16-120/4-50) (N 640; CTN 35; ЗСГП 35-95/6-35) МЗВА используется для создания ответвлений от основного силового кабеля СИП-4 или СИП-2. Применяется при реконструкции ЛЭП, подключении частных домов, объектов малой мощности и других случаях, когда требуется ввод питания без демонтажа основной линии.

Технические характеристики

• Поддерживаемый тип системы: СИП-4 / СИП-2
• Диапазон сечений основного провода: 16–120 мм2
• Диапазон сечений ответвительного провода: 4–50 мм2
• Тип контакта: пробивной, самозажимной
• Материал корпуса: термопластичная композитная масса с высокой изоляцией
• Материал токоведущих элементов: алюминиевый сплав с антикоррозийным покрытием

Совместимость и монтаж

Зажим ответвительный OH 640 (16-120/4-50) (N 640; CTN 35; ЗСГП 35-95/6-35) МЗВА совместим с проводами СИП-4 и СИП-2, соответствующими ГОСТ 31943-2012. Для установки необходимо:

• Освободить участок основного провода от изоляции (не требует зачистки до металла - пробивной механизм работает через изоляцию).
• Установить зажим перпендикулярно направлению провода.
• Закрутить болт усилием 15–20 Нм (не более!) - контроль осуществляется по слышимому щелчку механизма.
• Не допускается использование с медными или многожильными проводами вне СИП.

Работы выполняются при напряжении до 1 кВ. Подключение возможно только после отключения энергоносителя.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для распределительных сетей 0,4–1 кВ. Соответствует внутренним регламентам производства МЗВА. Электроизолирующие свойства обеспечивают работу при температуре от –60C до +50C. Открытые части токоведущего узла полностью закрыты корпусом - исключает случайное прикосновение.

Преимущества

• Не требует предварительной зачистки жилы - снижает риск повреждения провода и время монтажа.
• Автоматическая герметизация места соединения - защищает от влаги и окисления.
• Высокая механическая прочность - выдерживает нагрузки от веса провода и ветровых воздействий.
• Цельнолитой корпус - долговечен, не трескается при замораживании.

Ограничения применения

• Не применяется для проводов сечением менее 16 мм2 (основной) или более 120 мм2.
• Не предназначена для работы с медными проводниками, даже если они имеют аналогичное сечение.
• Не использовать в условиях постоянного погружения в воду или в агрессивных химических средах.
• Не рекомендован для многократного демонтажа - одноразовое применение.

Примеры использования

• Подключение дома к сети СИП-4 по воздуху.
• Добавление нового потребителя на существующую ЛЭП без остановки всей линии.
• Обустройство освещения дворовой территории от основного столба.
• Переподключение временных объектов (строительные площадки, рынки).

Практические советы

• Выбирая зажим, проверьте соответствие сечений вашего основного и ответвительного провода - выход за границы 16–120 мм2 и 4–50 мм2 недопустим.
• При работе используйте изолированный инструмент и средства защиты - даже при отключенном питании возможна индукция.
• После монтажа проверьте плотность фиксации легким потягиванием - зажим не должен двигаться.
• На холоде перед установкой согрейте зажим руками - материал становится эластичнее, что гарантирует лучшее прилегание.
• Запомните артикул 00000004618 - он точно указывает на модель OH 640 (16-120/4-50) (N 640; CTN 35; ЗСГП 35-95/6-35) МЗВА, чтобы избежать путаницы с другими сериями.
