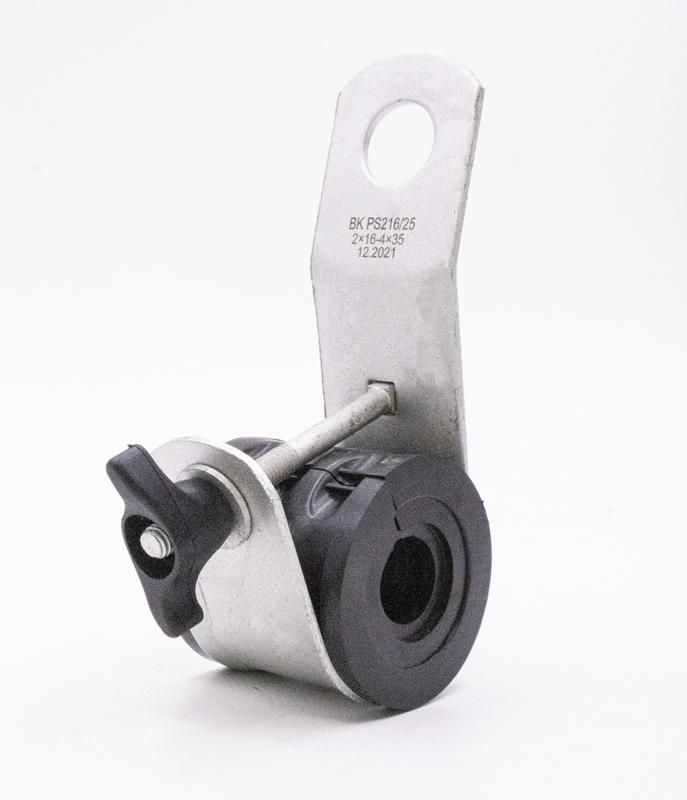

Поддерживающий зажим (PS 216/25) | 24800011 ВК

Зажим поддерживающий PS 216/25 (2х16/4х25 кв.мм) ВК предназначен для фиксации и удержания силовых проводов на опорах и кронштейнах. Благодаря компактной конструкции и возможности монтажа без инструментов, этот зажим удобен для быстрой установки в распределительных сетях до 1 кВ.

Назначение и область применения

Зажим поддерживающий PS 216/25 (2х16/4х25 кв.мм) ВК используется для крепления одножильных и многожильных алюминиевых или медных проводов сечением 16–25 мм2. Подходит для воздушных линий электропередачи, ответвлений от столбов, монтажа на кронштейнах и других точках подвеса. Применяется в жилой, коммерческой и промышленной энергетике.

Технические характеристики

• Максимальная площадь сечения провода: 2×16 мм2 или 4×25 мм2
• Материал корпуса: алюминий
• Изоляционные элементы: прочный пластик
• Тип крепления: безинструментальный
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Зажим PS 216/25 (2х16/4х25 кв.мм) ВК совместим с проводами типа АС, АСУ, АВ, ВВГ, ПВС и аналогичными. Установка осуществляется вручную: провод вставляется в гнездо, а зажим фиксируется защёлкой. Нет необходимости использовать плоскогубцы, отвертки или другие инструменты. Это снижает время монтажа и позволяет работать даже в труднодоступных местах.

Безопасность и стандарты

Конструкция обеспечивает надёжную изоляцию между токоведущими частями и металлическим корпусом. Корпус из алюминия не создаёт электромагнитного поля, что важно при использовании рядом с чувствительным оборудованием. Соответствует требованиям к безопасности для оборудования низкого напряжения (по ГОСТ Р 50030.5.1 и IEC 60947-7-1).

Преимущества

• Не требует инструментов - экономит время при монтаже и ремонте
• Алюминиевый корпус легкий и устойчив к коррозии
• Пластиковые детали предохраняют изоляцию провода от перегиба и истирания
• Поддерживает два варианта нагрузки: либо два провода по 16 мм2, либо четыре по 25 мм2

Ограничения применения

• Не предназначена для постоянного контакта с открытой водой или высокой влажностью - не имеет защиты IP
• Не рекомендуется для проводов сечением менее 16 мм2 или более 25 мм2
• Не подходит для крепления в условиях сильных вибраций без дополнительной фиксации
• Не применяется в цепях выше 1 кВ

Примеры использования

• Фиксация входящих фазных проводов на столбе перед вводом в дом
• Подвеска ответвлений от ЛЭП к щитовым помещениям
• Крепление проводов на кронштейнах в производственных цехах
• Временные соединения при аварийном восстановлении линий

Практические советы

• Перед установкой проверьте, чтобы изоляция провода была целой - зажим не заменяет её
• При использовании четырёх проводов по 25 мм2 убедитесь, что они равномерно распределены внутри гнезда
• Не затягивайте зажим слишком сильно - он сам фиксируется защёлкой, лишнее усилие может повредить пластик
• Для долговечности используйте зажим PS 216/25 (2х16/4х25 кв.мм) ВК в сухих, хорошо вентилируемых местах
