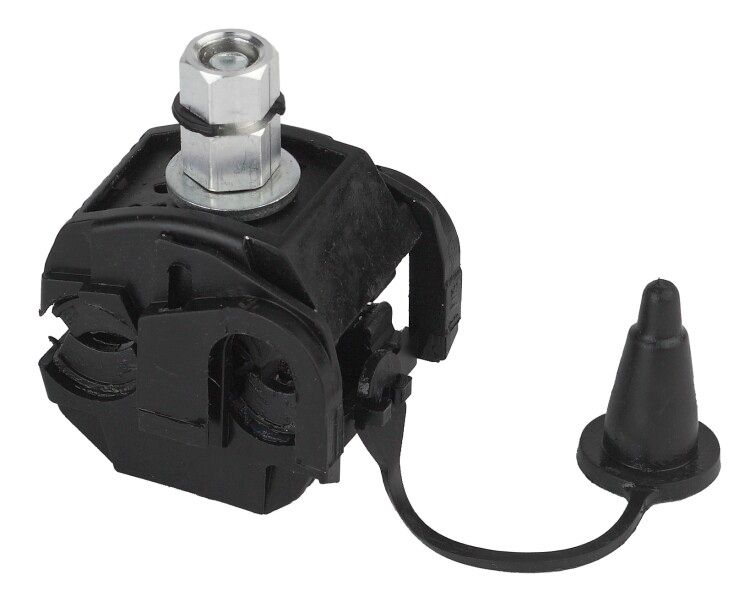

Зажим прокалывающий ответвительный P2X-95 (16-95/2,5-35) рознич. упак. (1шт.) (128/2048) | Б0036707 ЭРА

Зажим прокалывающий ответвительный P2X-95 (16-95/2,5-35) от ЭРА предназначен для надёжного и герметичного ответвления проводов в воздушных линиях электропередач с использованием СИП. Этот зажим сочетает простоту монтажа и высокую степень защиты, что делает его удобным решением как для монтажников, так и для инженеров, работающих в условиях открытых ЛЭП.

Назначение и область применения

Зажим P2X-95 используется для создания герметичных ответвлений от основной магистрали СИП к абонентским линиям - например, для подключения домов, осветительных устройств или оборудования. Подходит для работы с алюминиевыми проводниками как в магистрали, так и в ответвительной линии. Применяется исключительно на опорах воздушных линий электропередач при открытом способе монтажа. Не предназначен для внутренней проводки или подземной прокладки.

Технические характеристики

• Диапазон сечений: 16–95 мм2 - для магистрального провода; 2,5–35 мм2 - для ответвительного провода
• Номинальное напряжение: 1000 В
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Рабочий температурный диапазон: от –60 C до +50 C - обеспечивает работу в суровых климатических условиях
• Устойчивость к УФ-излучению: да - материал не выгорает и не теряет прочность под воздействием солнца
• Цвет: чёрный - снижает нагрев от солнечного излучения
• Количество жил: 2 - одна для магистрали, одна для ответвления
• Материал проводников: алюминий - совместим с типичными СИП-проводами

Совместимость и монтаж

Зажим P2X-95 совместим с алюминиевыми СИП-провода́ми сечением 16–95 мм2 в качестве магистрали и 2,5–35 мм2 - в качестве ответвления. Монтаж выполняется на опорах ЛЭП без необходимости предварительного зачистки изоляции. Прокалывающие зубцы проходят через изоляцию, обеспечивая контакт с токопроводящей жилой. Для затяжки применяется алюминиевая срывная гайка - она автоматически прекращает затяжку при достижении нужного усилия, что исключает необходимость в динамометрическом ключе. Установка требует только обычного гаечного ключа подходящего размера.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционной прочности и герметичности для воздушных линий 1000 В. Конструкция исключает доступ влаги и пыли к месту контакта благодаря плотному уплотнению после прокалывания. Наличие УФ-защиты и широкого температурного диапазона гарантирует долговременную безопасную эксплуатацию вне помещений.

Преимущества

• Не требуется зачищать изоляцию - экономит время и снижает риск повреждения жилы
• Автоматическая срывная гайка - исключает перегрузку и недотяжку, повышает надёжность соединения
• Герметичность - предотвращает окисление контактов и пробои из-за влаги
• Высокая механическая прочность корпуса - выдерживает ветровые нагрузки и вибрации
• Устойчивость к внешним факторам - не боится холода, солнца, пыли и перепадов температур

Ограничения применения

• Подходит только для алюминиевых проводников - несовместим с медными жилами
• Не предназначен для подземной прокладки или установки внутри зданий
• Не рекомендован для многожильных проводов сечением менее 2,5 мм2 - возможна потеря контакта
• Не следует использовать на проводах с поврежденной изоляцией или деформированной поверхностью
• Максимальное сечение магистрали - 95 мм2; превышение может вызвать перегрев или разрушение зажима

Примеры использования

• Ответвление от магистральной линии СИП 35 мм2 к частному дому с проводом 6 мм2
• Подключение уличного освещения к распределительному столбу
• Присоединение абонентского кабеля к линии передачи энергии в деревне
• Обустройство временных точек питания на стройплощадках с использованием существующей ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечений проводов - используйте только указанные значения 16–95 / 2,5–35 мм2
• Убедитесь, что провод расположен ровно в каналах зажима - смещение может привести к плохому контакту
• Затягивайте гайку до характерного щелчка - это сигнал, что срывная шестигранная часть сломана и усилие достигнуто
• Проверяйте целостность изоляции на месте монтажа - трещины или сплющенность провода снижают надёжность соединения
• При работе в холодную погоду (ниже –30 C) допускается прогрев зажима руками - это улучшает пластичность материала
• Для систем с высокими ветровыми нагрузками дополнительно закрепите провода хомутами на расстоянии 15–20 см от зажима
