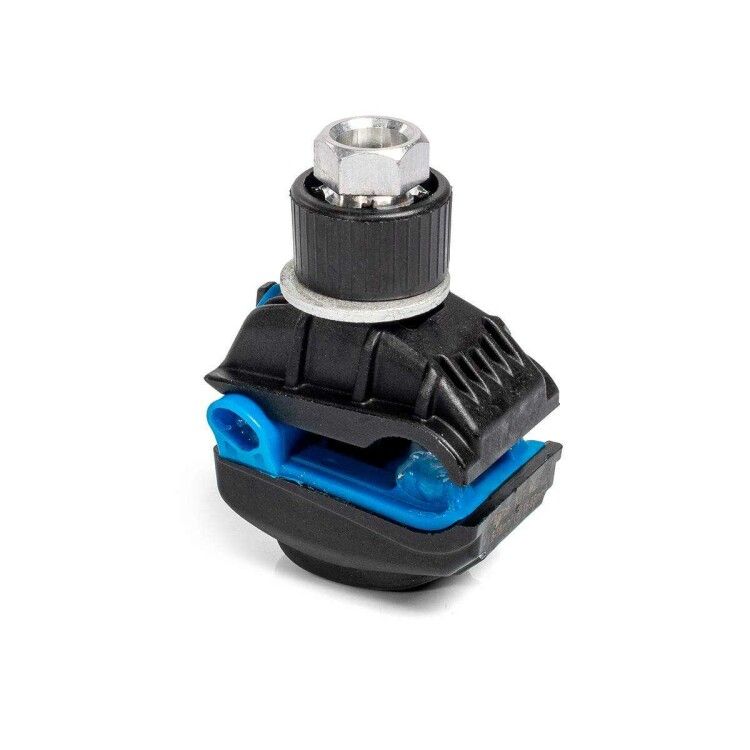

Зажим прокалывающий ответвительный ЗПО 16-95/1,5-16 - 87395 КВТ

Зажим прокалывающий ответвительный ЗПО 16-95/1,5-16 КВТ предназначен для безопасного ответвления тока от магистральной линии СИП без отключения питания. Этот зажим сочетает надежное прокалывание изоляции, герметичную конструкцию и совместимость с алюминиевыми и медными проводниками, что делает его удобным решением для монтажа на действующих воздушных линиях. Артикул 87395, бренд КВТ.

Назначение и область применения

Зажим прокалывающий ответвительный ЗПО 16-95/1,5-16 КВТ используется для создания ответвлений от магистральных линий самонесущего изолированного провода (СИП) без нарушения целостности изоляции и без отключения электроэнергии. Подходит для подключения абонентских линий, уличного освещения, бытовых потребителей и других слаботочных или силовых устройств. Применяется в условиях открытой воздушной сети, где важна скорость монтажа и сохранение изоляции основной линии.

Технические характеристики

• Номинальное сечение магистрального провода: 16–95 мм² (допускается использование алюминиевых жил)
• Сечение магистрального проводника: 16 мм² (реальная рабочая граница нижнего предела)
• Сечение ответвительного проводника: 1,5 мм² (альтернатива — до 16 мм², согласно названию; фактически рекомендовано использовать 1,5 мм²)
• Материал ответвительного проводника: алюминий или медь
• Материал магистрального проводника: алюминий
• Тип подключения: винтовое с прокалыванием изоляции — при затяжке болта специальные зубцы пробивают внешнюю изоляцию СИП
• Тип канала: открытый с двух сторон — позволяет вводить провод с любого конца
• Изоляционный корпус: полимер, армированный стекловолокном, устойчив к УФ-излучению и перепадам температур
• Защитное покрытие: отсутствует — металлические части не имеют антикоррозийного покрытия, но защищены конструкцией
• Герметизация: обеспечена за счет плотного контакта и резинового колпачка на конце ответвления
• Момент затяжки: регулируется срывной головкой болта — прекращает затяжку при достижении оптимального усилия

Совместимость и монтаж

Зажим ЗПО 16-95/1,5-16 КВТ совместим с магистральными проводами СИП сечением от 16 до 95 мм². Ответвление допускается выполнять проводом 1,5 мм² из меди или алюминия. Для установки:

• Разместите зажим на магистральном проводе так, чтобы он находился между опорами, без механической нагрузки
• Вставьте ответвительный провод в канал и закрутите болт до срыва головки — это гарантирует правильный момент затяжки
• Не требуется снимать изоляцию с магистрали — она прокалывается автоматически
• Установите резиновый колпачок на конец ответвительного провода для защиты от влаги
• Монтаж возможен на живой линии — при соблюдении норм безопасности работы под напряжением

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным прокалывающим зажимам для распределительных сетей 0,4–1 кВ. Герметичная изоляция корпуса снижает риск короткого замыкания и поражения током. Однако зажим не предназначен для работы при напряжении выше 1 кВ. Работы должны выполняться квалифицированными специалистами с использованием средств индивидуальной защиты.

Преимущества

• Не требует отключения питания — можно работать на действующей линии
• Экономит время — нет необходимости зачищать провода или снимать изоляцию
• Обеспечивает долговременный контакт благодаря точному моменту затяжки
• Стекловолоконный корпус выдерживает экстремальные погодные условия — от мороза до палящего солнца
• Резиновый колпачок дополнительно защищает конец ответвления от влаги и окисления

Ограничения применения

• Не применяется для многожильных проводов сечением более 1,5 мм² — максимальное сечение ответвления ограничено конструкцией
• Не подходит для магистралей из меди — только для алюминиевых СИП
• Не рассчитан на механическую нагрузку — не используйте как точку крепления провода
• Открытые металлические элементы не имеют антикоррозийного покрытия — в агрессивных средах (промышленные зоны, побережья) возможна коррозия через несколько лет
• Не предназначается для подземной прокладки или помещений с высокой влажностью

Примеры использования

• Подключение светильников к линии СИП на улице
• Ответвление к частному дому от центральной воздушной линии
• Присоединение счетчиков или систем автономного освещения
• Добавление новых абонентов в существующую сеть без остановки энергоснабжения

Практические советы

• Перед монтажом проверьте, что сечение магистрали попадает в диапазон 16–95 мм² — слишком тонкая или толстая жила не обеспечит надежного контакта
• Не затягивайте болт сверх усилия — срывная головка уже гарантирует оптимальный момент
• Используйте только резиновые колпачки, входящие в комплект — они обеспечивают IP67-защиту конца провода
• При работе на высоте фиксируйте зажим временно, прежде чем начинать затяжку — избежите падения
• Проверяйте после монтажа: провод не должен шевелиться внутри зажима, а колпачок должен плотно прилегать
• Для ответвлений сечением больше 1,5 мм² выбирайте другие модели — этот зажим не рассчитан на большие токи
