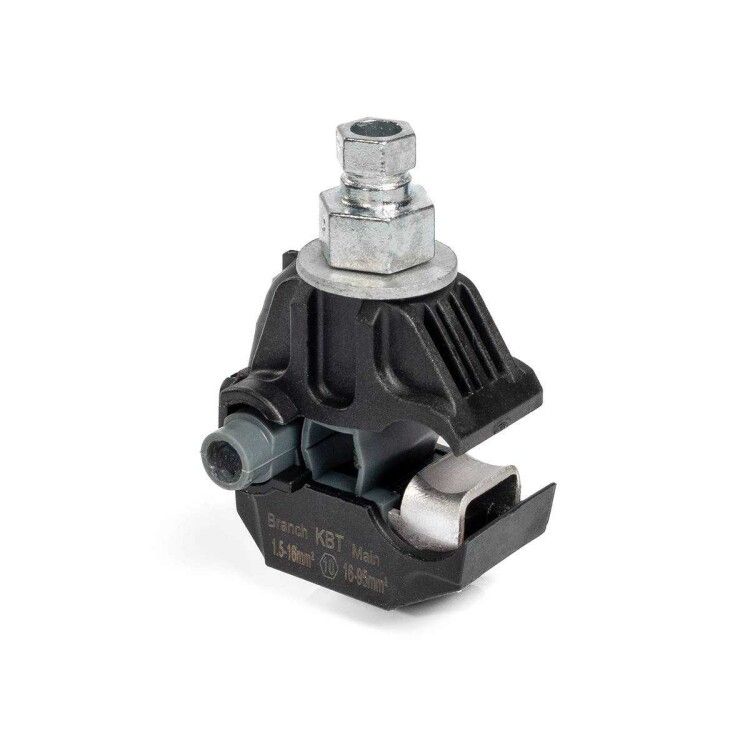

Зажим прокалывающий ответвительный ЗПОн 16-95/1,5-16 - 87399 КВТ

Зажим прокалывающий ответвительный ЗПОн 16-95/1,5-16 от КВТ предназначен для безопасного и быстрого ответвления тока от магистральной линии СИП без отключения питания. Этот зажим применяют при подключении абонентских линий, уличного освещения и других точек потребления, где важна скорость монтажа и надёжность контакта.

Назначение и область применения

ЗПОн 16-95/1,5-16 используется для создания ответвлений от неизолированных силовых кабелей и линий СИП без снятия изоляции. Подходит для подключения проводов к системам уличного освещения, домашним вводам, временным объектам и распределительным пунктам. Применяется в условиях открытых воздушных линий, где требуется минимизация простоев сети.

Технические характеристики

• Поперечное сечение магистрального проводника: 16–95 мм2 (для алюминиевых жил)
• Сечение ответвительного проводника: 1,5 мм2
• Тип соединения: винтовое с прокалыванием изоляции
• Материал магистрального проводника: алюминий
• Изоляция: полимер с армированием стекловолокном, устойчив к УФ-излучению и перепадам температур
• Конструкция: открытый канал, без покрытия поверхности
• Работает с алюминиевыми и медными жилами ответвления
• Установлен резиновый колпачок для защиты конца ответвительного провода

Совместимость и монтаж

ЗПОн 16-95/1,5-16 совместим с магистральными кабелями СИП и неизолированными алюминиевыми проводниками сечением 16–95 мм2. Ответвление выполняется одножильным или многожильным проводом 1,5 мм2 - алюминиевым или медным. Для установки необходимо:

• Разместить зажим на магистральном проводе
• Вставить ответвительный провод в соответствующий канал
• Затянуть болт до срыва головки - это гарантирует оптимальный момент затяжки

Монтаж возможен на живой линии - отключение питания не требуется. Инструмент: обычный гаечный ключ или торцевой ключ подходящего размера.

Безопасность и стандарты

ЗПОн 16-95/1,5-16 соответствует требованиям к изолированным зажимам для воздушных ЛЭП. Герметичная конструкция защищает от влаги, пыли и коррозии. Полимерный корпус выдерживает экстремальные климатические условия, включая солнечную радиацию и перепады температур. Резиновый колпачок предотвращает попадание влаги на конец ответвительного провода.

Преимущества

• Не требует снятия изоляции с магистрали - снижает риск повреждения провода
• Обеспечивает надёжный контакт благодаря прокалывающим зубцам и контролируемому моменту затяжки
• Можно монтировать на действующей линии - экономит время и исключает отключения
• Защита от внешних воздействий - долговечность в условиях улицы
• Поддерживает работу с двумя типами материалов: алюминий и медь

Ограничения применения

• Не предназначена для монтажа на кабели с сечением менее 16 мм2 - риск недостаточного контакта
• Не рекомендуется использовать для ответвлений сечением более 1,5 мм2 - не рассчитана на большие токи
• Не подходит для кабелей с металлической броней или стальным сердечником
• Не допускается механическая нагрузка на зажим в продольном направлении - только радиальная фиксация

Примеры использования

• Подключение светильников к линии СИП вдоль дороги
• Ввод в частный дом от воздушной линии 10 кВ
• Присоединение щита управления к основной магистрали на производстве
• Временные подключения на стройплощадках

Практические советы

• Перед монтажом проверьте, что магистральный провод имеет сечение в диапазоне 16–95 мм2 - иначе зажим не будет работать
• Не используйте инструменты с большими усилиями после срыва головки болта - это повредит внутренние элементы
• Убедитесь, что ответвительный провод плотно вставлен до упора - слабый контакт вызывает нагрев
• Проверяйте целостность резинового колпачка перед установкой - он защищает от короткого замыкания
• При работе на высоте используйте страховочные средства - работа с живой линией требует соблюдения правил безопасности
