Зажим прокалывающий ответвительный ЗПОн 25-150/25-150 - 87401 КВТ
Товарные предложения:
| Зажим прокалывающий ЗПОн 25-150/25-150 КВТ 87401 | 22.11.2024 | 300 шт. | 270,56 ₽ | шт. | от 7 дней |
Условия поставки зажима прокалывающего ответвительного зпона 25-150/25-150 - 87401 квт
Купить 300 шт. зажимов прокалывающих ответвительных зпонов 25-150/25-150 - 87401 квт могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена зажима прокалывающего ответвительного зпона 25-150/25-150 - 87401 квт зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

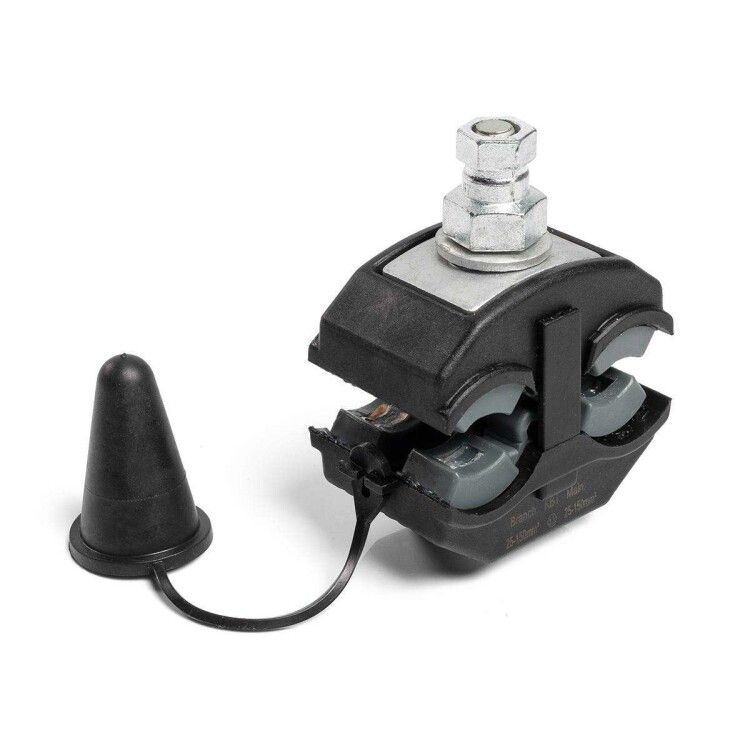

Зажим прокалывающий ответвительный ЗПОн 25-150/25-150 - 87401 КВТ - это удобное и надежное решение для соединения и ответвления проводов. Он предназначен для использования без осевой нагрузки и позволяет подключать неизолированные провода СИП, провода абонентов и освещения.
Основные преимущества и особенности этого зажима:
- Винтовое/болтовое соединение с прокалыванием изоляции (IPC) обеспечивает надежный электрический контакт.
- Изолированный корпус выполнен из стекловолокном армированного полимера, что делает его стойким к ультрафиолетовому излучению и погодным условиям.
- Зажимы подходят для монтажа как алюминиевых, так и медных жил.
- Монтаж может быть осуществлен на действующей линии без отключения питания магистрали, что экономит время и удобно в использовании.
- Конструкция зажима обеспечивает герметичность соединения и устойчивость к атмосферным осадкам.
- Зажимы снабжены резиновым колпачком для изоляции конца провода ответвления, что делает монтаж быстрым и позволяет избежать снятия изоляции.
Зажим прокалывающий ответвительный ЗПОн 25-150/25-150 - 87401 КВТ - надежное и удобное решение для соединения проводов без осевой нагрузки. Он обеспечивает надежный электрический контакт, устойчив к атмосферным условиям и позволяет быстро и легко установить соединение без снятия изоляции провода.
Характеристики c описанием
Тип соединения:
Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Тип соединения определяет способ механического и электрического соединения кабелей между собой или с оборудованием. Различные типы соединений обеспечивают разные уровни надежности, удобства установки и эксплуатационных характеристик, что влияет на выбор конкретного типа для различных применений.
Стыковый соединитель используется для соединения концов двух кабелей встык. Он обеспечивает надежное электрическое соединение и механическую прочность. Рекомендуется для применения в местах, где требуется минимальное сопротивление и высокая надежность соединения. Замена такого соединителя требует обесточивания линии и разъединения кабелей.
Винтовое/болтовое соединение включает использование винтов или болтов для фиксации кабелей. Это соединение обеспечивает надежный контакт и позволяет легко устанавливать и демонтировать соединение. Рекомендуется для использования в распределительных устройствах и местах с частыми монтажными работами. В случае замены достаточно ослабить винты или болты и снять соединитель.
Винтовое/болтовое соединение с прокалыванием изоляции (IPC) предназначено для соединения кабелей без необходимости снятия изоляции. Прокалывающие элементы обеспечивают контакт с проводником, что ускоряет монтаж и снижает риск повреждения кабеля. Рекомендуется для использования в условиях, где требуется быстрая установка и минимальное вмешательство в структуру кабеля. Замена требует только ослабления крепежа и снятия соединителя.
Концевой соединитель используется для оконцевания кабеля и подключения его к оборудованию или другой кабельной системе. Обеспечивает защиту от влаги и механических повреждений. Рекомендуется для применения в местах, где кабель подключается к распределительным щитам, трансформаторам и другим устройствам. Замена требует отключения кабеля и демонтажа соединителя.
Параллельный соединитель предназначен для соединения двух кабелей параллельно друг другу. Обеспечивает надежный контакт и распределение тока между кабелями. Рекомендуется для применения в распределительных сетях и в местах, где требуется параллельное подключение кабелей для увеличения пропускной способности. Замена требует отключения кабелей и демонтажа соединителя.
Тип подключения:
Винтовое/болтовое соединение с прокалыванием изоляции
Тип подключения определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводах и кабелях. Выбор подходящего типа подключения влияет на надежность, долговечность и безопасность электрического соединения, а также на удобство монтажа и обслуживания.
Ударный соединительный элемент предполагает использование специального инструмента для создания соединения путем ударного воздействия. Этот метод обеспечивает надежное и прочное соединение, однако требует точного соблюдения технологии монтажа. Рекомендуется для использования в условиях, где важны высокая механическая прочность и стойкость к вибрациям.
Винтовое/болтовое соединение осуществляется с помощью винтов или болтов, которые затягиваются для фиксации кабеля. Этот тип подключения обеспечивает простоту и удобство монтажа и демонтажа, а также возможность многократного использования. Подходит для различных условий эксплуатации, включая временные и стационарные соединения.
Концевой соединительный элемент используется для оконцевания проводов, обеспечивая надежный контакт и защиту от коррозии. Этот тип подключения часто применяется в случаях, когда требуется предотвратить распушение многожильных проводов и обеспечить качественное соединение в клеммниках и других соединительных устройствах.
Винтовое/болтовое соединение с прокалыванием изоляции позволяет создавать соединение без необходимости снятия изоляции с проводов. Это упрощает и ускоряет процесс монтажа, снижая вероятность повреждения проводов. Рекомендуется для использования в условиях, где важна скорость и простота установки, а также при работе с многожильными проводами.
Параллельный соединительный элемент предназначен для соединения двух проводов параллельно друг другу. Этот тип подключения обеспечивает надежное и стабильное соединение, часто используется в распределительных коробках и других местах, где требуется параллельное соединение проводов.
Изолированный зажим:
Да
Изолированный зажим — это характеристика кабельных наконечников и соединителей, указывающая на наличие или отсутствие изоляционного покрытия на зажиме. Изоляция зажима обеспечивает дополнительную защиту от коротких замыканий, механических повреждений и внешних воздействий, таких как влага и коррозия.
Изолированный зажим — наличие изоляционного покрытия на зажиме. Это покрытие предотвращает короткие замыкания и защищает от механических повреждений, что особенно важно в условиях повышенной влажности или агрессивной среды. Рекомендуется использовать изолированные зажимы в системах с высокими требованиями к безопасности и надежности, особенно в местах с возможным физическим контактом с другими проводниками или металлическими поверхностями. При выборе изолированных зажимов следует учитывать тип и толщину изоляционного материала, чтобы обеспечить соответствие условиям эксплуатации.
Неизолированный зажим — отсутствие изоляционного покрытия на зажиме. Такие зажимы обычно используются в системах, где изоляция обеспечивается другими компонентами или не требуется. Они могут быть предпочтительны в условиях, где необходимо обеспечить максимальную проводимость и минимальное сопротивление соединения. При выборе неизолированных зажимов важно учитывать условия эксплуатации, чтобы избежать риска коротких замыканий и повреждений проводников.
Тип изделия/компонента:
Сжим ответвительный
Тип изделия/компонента определяет конкретное назначение и конструктивные особенности кабельных наконечников и соединителей (гильз), что напрямую влияет на их применение в электрических системах и надежность соединений.
Сжим ответвительный представляет собой устройство, предназначенное для ответвления одного или нескольких проводников от основного кабеля. Влияние на работу устройства: обеспечивает надежное и безопасное ответвление без необходимости разрыва основного кабеля, что минимизирует потери и улучшает электрический контакт. Рекомендации по выбору: выбирайте сжим ответвительный в случае необходимости создания ответвлений в распределительных сетях или при подключении дополнительных устройств к существующей линии. Замена: при необходимости замены убедитесь в совместимости с текущими проводниками по сечению и материалу.
Зажим плашечный используется для соединения двух или более проводников параллельно. Влияние на работу устройства: обеспечивает прочное механическое и электрическое соединение, что важно для надежности и долговечности электрических соединений. Рекомендации по выбору: выбирайте зажим плашечный для соединения проводников в распределительных коробках, щитах и других местах, где требуется надежное параллельное соединение. Замена: при замене зажима плашечного убедитесь, что новый зажим соответствует требованиям по току и сечению проводников.
Защитное покрытие поверхности:
Без покрытия (голый)
Защитное покрытие поверхности кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении долговечности и надежности соединений. Оно защищает металлические части от коррозии, механических повреждений и других внешних воздействий, что особенно важно в агрессивных средах и при высоких эксплуатационных нагрузках.
Луженая оловом поверхность обеспечивает надежную защиту от коррозии и улучшает электрическую проводимость. Рекомендуется для применения в условиях высокой влажности и в электрических цепях, где требуется минимальное сопротивление контакта. Замена требуется при повреждении слоя олова или значительном износе.
Без покрытия означает, что поверхность наконечников и соединителей не имеет дополнительной защиты. Такие изделия могут быть подвержены коррозии и механическим повреждениям, поэтому их использование рекомендуется только в условиях, где отсутствуют агрессивные среды и минимальные механические нагрузки. Замена требуется при первых признаках коррозии или повреждений.
Гальванически/электролитически оцинкованная поверхность обладает высокой устойчивостью к коррозии благодаря тонкому слою цинка, нанесенному электролитическим методом. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных химических веществ. Замена требуется при повреждении цинкового слоя.
Необработанная поверхность не имеет защитного покрытия и может подвергаться коррозии и механическим повреждениям. Рекомендуется для использования в контролируемых условиях с минимальными воздействиями окружающей среды. Замена требуется при первых признаках коррозии или механических повреждений.
Оцинкованная поверхность защищена слоем цинка, который предотвращает коррозию и увеличивает срок службы изделия. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных веществ. Замена требуется при повреждении цинкового слоя.
Анодированная поверхность имеет оксидный слой, который повышает коррозионную стойкость и износостойкость. Рекомендуется для использования в агрессивных средах и при высоких механических нагрузках. Замена требуется при повреждении анодированного слоя.
Гальванизированная поверхность, как и оцинкованная, защищена слоем цинка, нанесенным методом гальванизации. Обеспечивает высокую коррозионную стойкость и долговечность. Рекомендуется для применения в условиях повышенной влажности и агрессивных сред. Замена требуется при повреждении защитного слоя.
Обработанная поверхность имеет дополнительную защиту от коррозии и механических повреждений. Конкретная обработка может варьироваться и должна быть указана производителем. Рекомендуется для использования в условиях, требующих повышенной защиты. Замена требуется при повреждении защитного слоя.
Лакокрасочная поверхность покрыта слоем краски или лака, который защищает от коррозии и механических повреждений. Рекомендуется для использования в условиях, где требуется дополнительная защита и эстетический вид. Замена требуется при повреждении лакокрасочного покрытия.
Горячее цинкование обеспечивает толстый и прочный слой цинка, который защищает от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных средах и при высоких эксплуатационных нагрузках. Замена требуется при значительном износе или повреждении цинкового слоя.
Номинальное проходное сечение:
25...150 кв.мм
Номинальное проходное сечение — это параметр, указывающий на диапазон сечений кабелей, которые могут быть подключены к кабельному наконечнику или соединителю (гильзе). Значение данного параметра измеряется в квадратных миллиметрах (кв.мм) и определяет максимальное и минимальное сечение проводника, обеспечивая надежное и безопасное соединение. Правильный выбор номинального проходного сечения важен для предотвращения перегрева, снижения сопротивления и обеспечения долговечности электрического соединения.
Диапазон номинального проходного сечения от 16 до 95 кв.мм подходит для широкого спектра применений, от мелких до крупных проводников. Рекомендуется для использования в системах со средней нагрузкой, где требуется универсальность по подключаемым сечениям.
Диапазон номинального проходного сечения от 16 до 120 кв.мм обеспечивает еще больший охват, чем предыдущий вариант. Подходит для систем с высокой нагрузкой и требует выбора качественных материалов для предотвращения перегрева и износа.
Диапазон номинального проходного сечения от 95 до 150 кв.мм предназначен для крупных проводников, используемых в высоконагруженных системах. Важно учитывать, что такие соединители требуют профессионального монтажа и тщательного контроля качества соединения.
Диапазон номинального проходного сечения от 16 до 150 кв.мм охватывает широкий спектр применений, от мелких до очень крупных проводников. Этот вариант универсален и подходит для различных типов систем, от средненагруженных до высоконагруженных.
Диапазон номинального проходного сечения от 16 до 35 кв.мм подходит для применений с небольшой и средней нагрузкой. Рекомендуется для бытовых и легких промышленных систем, где не требуется подключение крупных проводников.
Диапазон номинального проходного сечения от 25 до 95 кв.мм предназначен для систем со средней и высокой нагрузкой. Обеспечивает надежное соединение для проводников среднего и большого сечения, что важно для стабильной работы электрической системы.
Диапазон номинального проходного сечения от 4 до 10 кв.мм подходит для мелких проводников. Рекомендуется для использования в низковольтных системах и мелких бытовых устройствах, где не требуется высокая нагрузка.
Диапазон номинального проходного сечения от 35 до 150 кв.мм подходит для крупных промышленных систем и высоконагруженных сетей. Требует профессионального монтажа и тщательного контроля качества соединения для предотвращения перегрева и повреждений.
Диапазон номинального проходного сечения от 50 до 150 кв.мм предназначен для высоконагруженных систем и крупных проводников. Обеспечивает надежное и безопасное соединение в промышленных и энергетических установках.
Диапазон номинального проходного сечения от 16 до 70 кв.мм подходит для систем со средней нагрузкой. Обеспечивает достаточную универсальность для использования в различных типах электрических систем, требующих подключения проводников среднего и крупного сечения.
Материал проводника магистрали:
Алюминий
Материал проводника магистрали определяет тип металла, из которого изготовлен проводник в кабельных наконечниках и соединителях (гильзах). Выбор материала влияет на электрическую проводимость, устойчивость к коррозии, механическую прочность и стоимость изделия. Правильный выбор материала проводника обеспечивает надежность и долговечность электрических соединений в различных условиях эксплуатации.
Алюминий – легкий металл с хорошей электрической проводимостью и относительно низкой стоимостью. Он широко используется в высоковольтных линиях электропередачи и других приложениях, где требуется уменьшение веса. Однако алюминий подвержен коррозии и требует специальной обработки контактов для предотвращения окисления. Рекомендуется для использования в условиях, где важна легкость и экономичность, но следует избегать применения в агрессивных средах без дополнительной защиты.
Алюминий/медь – комбинированный материал, сочетающий в себе преимущества обоих металлов. Алюминиевая часть обеспечивает легкость и экономичность, а медная часть – высокую проводимость и устойчивость к коррозии. Такие проводники часто используются в местах, где требуется баланс между стоимостью и производительностью. Рекомендуется для применения в условиях, где важны как экономичность, так и надежность соединений.
Медь – металл с высокой электрической проводимостью и отличной устойчивостью к коррозии. Медные проводники обеспечивают надежные и долговечные электрические соединения, что делает их предпочтительными для большинства электрических и электронных приложений. Стоимость меди выше по сравнению с алюминием, но ее использование оправдано в критичных приложениях, требующих высокой надежности и стабильности параметров. Рекомендуется для использования в ответственных и долговечных электрических соединениях.
Материал проводника ответвления:
Алюминий/медь
Материал проводника ответвления определяет тип металла, из которого изготовлен проводник, используемый в кабельных наконечниках и соединителях (гильзах). Выбор материала проводника влияет на электрические характеристики, долговечность и совместимость с другими компонентами системы. Правильный выбор материала проводника обеспечивает надежное соединение и минимальные потери при передаче электроэнергии.
Алюминий - легкий и относительно дешевый материал с хорошей проводимостью. Использование алюминиевых проводников снижает вес и стоимость кабельных систем. Однако алюминий имеет более высокое сопротивление по сравнению с медью, что может привести к большим потерям энергии. Рекомендуется для систем, где важны вес и стоимость, но не критичны потери энергии.
Алюминий/медь - комбинированный материал, сочетающий преимущества обоих металлов. Обычно это алюминиевый проводник с медным покрытием, что улучшает проводимость и снижает сопротивление контактов. Такой материал обеспечивает баланс между стоимостью и эффективностью, делая его подходящим для широкого спектра применений. Рекомендуется для систем, где требуется оптимизация стоимости и эффективности.
Медь - материал с высокой проводимостью и низким сопротивлением, что минимизирует потери энергии. Медь также обладает высокой механической прочностью и устойчивостью к коррозии, что увеличивает долговечность соединений. Рекомендуется для критически важных систем, где важны минимальные потери энергии и высокая надежность.
Номинальное сечение ответвления:
25...150 кв.мм
Номинальное сечение ответвления характеризует диапазон поперечного сечения проводников, которые могут быть подключены к кабельным наконечникам или соединителям (гильзам). Это важный параметр для обеспечения надежного электрического соединения и предотвращения перегрева или повреждения проводников из-за несоответствия размеров.
Диапазон номинального сечения от 1.5 до 10 кв.мм подходит для подключения проводников малого и среднего сечения. Это обеспечивает надежное соединение для бытовых и легких промышленных применений. При выборе необходимо учитывать, что проводники с меньшим сечением могут быть менее устойчивы к механическим повреждениям.
Диапазон номинального сечения от 1.5 до 16 кв.мм обеспечивает большую гибкость в подключении проводников различного сечения, что делает его подходящим для более широкого спектра применений, включая промышленные установки. Рекомендуется использовать в случаях, когда требуется подключение проводников с разными сечениями.
Диапазон номинального сечения от 25 до 95 кв.мм предназначен для подключения крупных проводников, используемых в тяжелых промышленных и высоковольтных установках. Это обеспечивает надежное соединение и минимальные потери при передаче большого объема электроэнергии. Рекомендуется для использования в условиях высоких нагрузок.
Диапазон номинального сечения от 4 до 35 кв.мм подходит для средних и крупных проводников, часто используемых в промышленных и коммерческих установках. Это обеспечивает надежное соединение при умеренных и высоких нагрузках. Рекомендуется для применения в системах с переменными нагрузками.
Диапазон номинального сечения от 2.5 до 35 кв.мм предлагает широкие возможности для подключения проводников различного сечения, что делает его универсальным для большинства применений, включая бытовые, коммерческие и промышленные установки. Рекомендуется для использования в системах с разнородными нагрузками.
Диапазон номинального сечения от 6 до 35 кв.мм предназначен для подключения средних и крупных проводников, что делает его подходящим для промышленных и коммерческих применений с высокими требованиями к надежности соединений. Рекомендуется использовать в условиях повышенных нагрузок.
Диапазон номинального сечения от 4 до 50 кв.мм обеспечивает возможность подключения проводников среднего и большого сечения, что делает его подходящим для широкого спектра применений, включая тяжелые промышленные установки. Рекомендуется для использования в системах с высокими токовыми нагрузками.
Диапазон номинального сечения от 35 до 150 кв.мм предназначен для подключения очень крупных проводников, используемых в высоковольтных и тяжелых промышленных установках. Это обеспечивает надежное соединение и минимальные потери при передаче большого объема электроэнергии. Рекомендуется для использования в условиях экстремально высоких нагрузок.
Диапазон номинального сечения от 16 до 50 кв.мм подходит для подключения крупных проводников, часто используемых в промышленных и коммерческих установках. Это обеспечивает надежное соединение при высоких нагрузках. Рекомендуется для применения в системах с постоянными высокими нагрузками.
Диапазон номинального сечения от 16 до 25 кв.мм предназначен для подключения крупных проводников, что делает его подходящим для промышленных и коммерческих установок с умеренными и высокими нагрузками. Рекомендуется для использования в системах с постоянными высокими нагрузками.
Материал магистрального проводника:
Алюминий
Материал магистрального проводника определяет тип металла, из которого изготовлены основные проводящие элементы кабельных наконечников и соединителей (гильз). Выбор материала влияет на электрическую проводимость, долговечность, устойчивость к коррозии и стоимость изделия. Правильный выбор материала проводника обеспечивает надежное соединение и минимальные потери энергии в электрической цепи.
Алюминий — легкий и дешевый материал с хорошей проводимостью, но подвержен окислению и имеет меньшую механическую прочность по сравнению с медью. Рекомендуется для использования в условиях, где важна экономия веса и стоимости, но требуется защита от коррозии, например, в наружных установках или в условиях высокой влажности. При замене алюминиевых соединителей важно учитывать их совместимость с другими материалами, чтобы избежать гальванической коррозии.
Алюминий/Медь — комбинированный материал, сочетающий в себе преимущества обоих металлов. Алюминиевая часть обеспечивает легкость и экономичность, в то время как медная часть улучшает проводимость и устойчивость к коррозии. Рекомендуется для применения в системах, где требуется баланс между проводимостью и стоимостью. При выборе таких соединителей важно учитывать их конструкцию и совместимость с кабелями из соответствующих материалов.
Медь — высокопроводящий и долговечный материал с отличной устойчивостью к коррозии и высокой механической прочностью. Идеален для применения в критически важных и высоконагруженных электрических цепях, где необходима минимизация потерь энергии и надежность соединений. Медные соединители предпочтительны для внутренних установок и в условиях, где важна долговечность и стабильность работы. При замене медных соединителей следует использовать аналогичные медные компоненты для обеспечения совместимости и надежности.
Номин. поперечное сечение магистрали:
25...150 мм²
Номинальное поперечное сечение магистрали указывает на диапазон сечений проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Значение выражается в квадратных миллиметрах (мм²) и определяет проводимость и допустимую нагрузку на соединение. Правильный выбор сечения обеспечивает надежность электрического контакта и минимизирует потери энергии. Несоответствие сечения может привести к перегреву, повышенному сопротивлению и отказу системы.
Диапазон номинального поперечного сечения 4-10 мм² подходит для соединений с низкой и средней нагрузкой. Рекомендуется для использования в бытовых и легких промышленных приложениях, где токи не превышают допустимые значения для этих сечений. Замена на большее сечение может улучшить надежность при увеличении нагрузки.
Диапазон номинального поперечного сечения 16-95 мм² используется в более высоконагруженных электрических системах, таких как промышленные установки и крупные коммерческие объекты. Выбор этого диапазона обеспечивает стабильность и безопасность при высоких токах. Замена на меньший диапазон не рекомендуется из-за риска перегрева и повреждения.
Диапазон номинального поперечного сечения 16-35 мм² подходит для средненагруженных систем, таких как небольшие промышленные установки и коммерческие объекты. Обеспечивает надежную работу при умеренных токах. При увеличении нагрузки может потребоваться переход на большее сечение.
Диапазон номинального поперечного сечения 95-150 мм² предназначен для высоконагруженных промышленных и энергетических систем. Обеспечивает надежное соединение и минимальные потери при высоких токах. Замена на меньшее сечение не рекомендуется из-за риска перегрева и снижения эффективности.
Диапазон номинального поперечного сечения 35-150 мм² охватывает широкий спектр применений, от средненагруженных до высоконагруженных систем. Подходит для крупных промышленных объектов и энергетических систем, обеспечивая гибкость в выборе проводников. Рекомендуется для систем с переменной нагрузкой.
Диапазон номинального поперечного сечения 16-150 мм² является универсальным и подходит для широкого спектра применений, от бытовых до крупных промышленных систем. Обеспечивает гибкость и надежность при различных нагрузках. Выбор данного диапазона позволяет адаптироваться к изменению требований системы.
Диапазон номинального поперечного сечения 25-95 мм² используется в средне- и высоконагруженных системах, таких как промышленные и коммерческие установки. Обеспечивает надежную работу при высоких токах и минимальные потери энергии. Рекомендуется для стабильных нагрузок.
Диапазон номинального поперечного сечения 16-120 мм² подходит для различных применений, от бытовых до высоконагруженных промышленных систем. Обеспечивает надежность и гибкость в выборе проводников. Рекомендуется для систем с переменной нагрузкой и требованиями к высокой проводимости.
Диапазон номинального поперечного сечения 50-70 мм² используется в средненагруженных промышленных и коммерческих системах. Обеспечивает надежное соединение при умеренных и высоких токах. Замена на большее сечение может потребоваться при увеличении нагрузки.
Диапазон номинального поперечного сечения 35-95 мм² подходит для средне- и высоконагруженных систем, таких как промышленные установки и крупные коммерческие объекты. Обеспечивает стабильность и безопасность при высоких токах. Рекомендуется для систем с постоянной высокой нагрузкой.
Номин. поперечное сечение ответвления:
25...150 мм²
Номинальное поперечное сечение ответвления указывает на диапазон сечений проводников, которые могут быть подключены к кабельным наконечникам и соединителям (гильзам). Это свойство определяет электрическую проводимость и допустимую нагрузку соединителя, что напрямую влияет на его эксплуатационные характеристики и безопасность.
Диапазон номинального поперечного сечения от 1.5 мм² до 10 мм² подходит для маломощных цепей и бытовых электрических установок. Выбор такого диапазона обеспечивает надежное соединение для проводников с соответствующими сечениями, минимизируя риск перегрева и повреждений.
Диапазон номинального поперечного сечения от 4 мм² до 35 мм² рекомендуется для использования в промышленных и коммерческих установках с умеренной нагрузкой. Это позволяет эффективно передавать электрическую энергию без значительных потерь и перегрева.
Диапазон номинального поперечного сечения от 1.5 мм² до 2.5 мм² предназначен для мелких электрических соединений, таких как внутрищитовое оборудование и низковольтные цепи. Этот диапазон обеспечивает надежное соединение при минимальных нагрузках.
Диапазон номинального поперечного сечения от 25 мм² до 95 мм² подходит для высоконагруженных промышленных систем и распределительных сетей. Такой диапазон обеспечивает высокую проводимость и устойчивость к тепловым воздействиям.
Диапазон номинального поперечного сечения от 16 мм² до 25 мм² используется в системах средней мощности, таких как электрические распределительные щиты и подстанции. Обеспечивает надежное соединение и эффективное распределение электрической энергии.
Диапазон номинального поперечного сечения от 2.5 мм² до 35 мм² универсален и может использоваться как в бытовых, так и в промышленных установках. Обеспечивает гибкость в выборе проводников и надежность соединения.
Диапазон номинального поперечного сечения от 35 мм² до 150 мм² подходит для высокомощных промышленных и энергетических систем. Обеспечивает высокую проводимость и устойчивость к большим нагрузкам и температурным изменениям.
Диапазон номинального поперечного сечения от 50 мм² до 95 мм² используется в мощных электрических системах и подстанциях. Обеспечивает надежное соединение при высоких токах и минимизирует потери энергии.
Диапазон номинального поперечного сечения от 1.5 мм² до 16 мм² подходит для широкого спектра применений, от бытовых до промышленных установок с низкой и средней нагрузкой. Обеспечивает гибкость и надежность соединения.
Диапазон номинального поперечного сечения от 95 мм² до 120 мм² используется в высокомощных системах и электростанциях. Обеспечивает максимальную проводимость и устойчивость к экстремальным нагрузкам и температурным условиям.
Тип канала зажима проводника магистрали:
Открыто с обеих сторон
Тип канала зажима проводника магистрали определяет конструкционные особенности канала, в который вставляется проводник, и влияет на удобство монтажа и надежность соединения. Выбор типа канала зажима зависит от условий эксплуатации и требований к электрическому соединению.
Канал зажима типа "Открыто с обеих сторон" позволяет вставлять проводник с любой стороны, что упрощает монтаж и демонтаж. Этот тип зажима удобен для использования в условиях ограниченного пространства, где доступ к соединению может быть затруднен. Однако, он может быть менее надежным в условиях сильных вибраций или механических нагрузок, так как проводник может выскользнуть.
Канал зажима "Закрытого типа" полностью окружает проводник, обеспечивая более надежное и устойчивое соединение. Этот тип канала рекомендуется для использования в условиях, где требуется высокая надежность и долговечность соединения, например, в промышленных установках или при высоких механических нагрузках. Монтаж может быть более сложным, так как проводник необходимо вставлять с одной стороны.
Канал зажима "Открыто с одной стороны" имеет одну открытую сторону, что облегчает вставку проводника и обеспечивает достаточно надежное соединение. Этот тип зажима представляет собой компромисс между удобством монтажа и надежностью соединения, что делает его подходящим для большинства стандартных применений.
Тип канала зажима проводника ответвления:
Открыто с одной стороны
Тип канала зажима проводника ответвления определяет конструктивные особенности канала, через который проходит проводник, и влияет на удобство монтажа, надежность соединения и область применения кабельных наконечников и соединителей (гильз). Правильный выбор типа канала зажима обеспечивает долговечность и безопасность электрических соединений.
Канал зажима, открытый с обеих сторон, позволяет легко вставлять проводник с любого конца. Это упрощает процесс монтажа и демонтажа, особенно в условиях ограниченного пространства. Однако, такой тип канала может быть менее надежным в условиях вибрации или механических нагрузок, поэтому его рекомендуется использовать в стационарных или малоподвижных установках.
Канал зажима, открытый с одной стороны, обеспечивает более надежное удержание проводника по сравнению с открытым с обеих сторон. Это делает его подходящим для применения в условиях умеренных механических нагрузок. Монтаж может быть немного сложнее, так как проводник необходимо вставлять с определенной стороны, но это компенсируется повышенной надежностью соединения.
Канал зажима закрытого типа полностью окружает проводник, обеспечивая максимальную защиту и надежность соединения. Этот тип канала рекомендуется для применения в условиях высокой вибрации, механических нагрузок или агрессивной среды. Монтаж может быть более трудоемким, так как требует точного ввода проводника, но это обеспечивает наивысшую степень безопасности и долговечности соединения.
Характеристики
Сечение магистрального проводника с
25 кв.мм
Сечение ответвительного проводника с
25 кв.мм
Сертификаты
NA68_W00028.22
