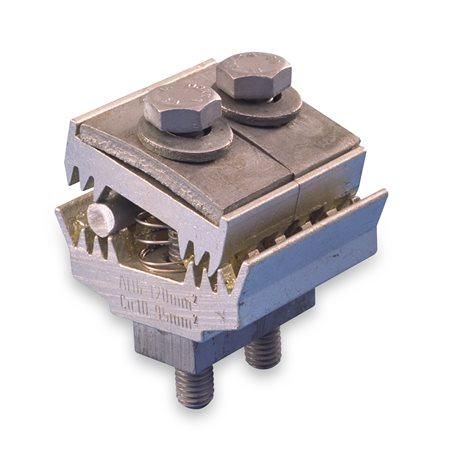

Зажим шинный прокалывающий ENSTO KG71

Зажим шинный прокалывающий для алюминия 16–120 мм2 и меди 10–95 мм2 (артикул kg71, бренд Ensto) предназначен для надёжного соединения изолированных проводов с алюминиевой шиной без зачистки изоляции. Применяется в распределительных устройствах, трансформаторных ответвлениях и линиях электропередачи напряжением до 1000 В.

Назначение и область применения

Зажим шинный прокалывающий для алюминия 16–120 мм2 и меди 10–95 мм2 используется для ответвления тока от алюминиевых сборных шин без демонтажа изоляции на проводе. Подходит для работы в распределительных щитах, на выводах трансформаторов, в системах освещения и энергоснабжения среднего и низкого напряжения. Область применения - линии электропередачи, где требуется быстрое и безопасное подключение без нарушения целостности изоляции.

Технические характеристики

• Максимальное сечение проводника: 120 мм2 (алюминий), 95 мм2 (медь)
• Минимальное сечение проводника: 16 мм2 (алюминий), 10 мм2 (медь)
• Номинальное напряжение: 1000 В
• Толщина сборной шины: 7,5 мм
• Материал зажима: сплав алюминиевый
• Диапазон рабочих температур: от –60 C до +50 C
• Стойкость к УФ-излучению: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим совместим с круглыми, ленточными и секторными проводниками - как алюминиевыми, так и медными. Монтаж выполняется путём установки на шину с последующим затягиванием болта, который прокалывает изоляцию и обеспечивает металлический контакт с жилой. Для правильного монтажа важно соблюдать:

• Не допускается использование на шинах толще 7,5 мм
• Провод должен иметь изоляцию, соответствующую классу напряжения 1000 В
• Избегайте перегрузки по сечению - превышение 120 мм2 (Al) или 95 мм2 (Cu) снижает надёжность контакта

Безопасность и стандарты

Зажим шинный прокалывающий для алюминия 16–120 мм2 и меди 10–95 мм2 рассчитан на работу в условиях высокой влажности и экстремальных температур. Конструкция исключает риск возгорания при нормальном режиме эксплуатации благодаря термически стабильному алюминиевому сплаву и контролируемому прокалыванию. Соответствует требованиям к безопасности для оборудования до 1000 В.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает риск повреждения жилы
• Обеспечивает герметичный контакт - предотвращает окисление и коррозию
• Выдерживает широкий диапазон температур - работает даже в суровых климатических условиях
• Устойчив к ультрафиолету - долговечен при наружной установке
• Совместим с различными формами проводников - гибкость в проектировании

Ограничения применения

• Не применяется для многожильных проводов с неплотной оплеткой - возможна потеря контакта
• Не рекомендован для циклических нагрузок с частыми включениями/выключениями - риск механического износа
• Не подходит для шин из стали, меди или других материалов - только алюминиевые шины толщиной ≤7,5 мм
• Не использовать в местах с постоянным воздействием открытого пламени или химическими парогазовыми средами

Примеры использования

• Подключение кабеля к шине в распределительном щите 0,4 кВ
• Ответвление питания от шины трансформаторной подстанции
• Присоединение светильников к алюминиевой шине на фасаде здания
• Монтаж системы освещения на промышленном конвейере с алюминиевыми шинопроводами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только указанные диапазоны (16–120 мм2 Al / 10–95 мм2 Cu)
• При работе с ленточными проводниками ориентируйте их плоскость перпендикулярно оси зажима для равномерного прокалывания
• Затягивайте болт усилием, достаточным для плотного контакта - переусиливать нельзя, чтобы не повредить внутреннюю часть зажима
• Проверяйте доступность места для инструмента - зажим требует свободного доступа сверху для затяжки
• Для длительной эксплуатации вне помещений - убедитесь, что все соединения закрыты от попадания воды, хотя сам зажим имеет IP-защиту через материал и конструкцию
