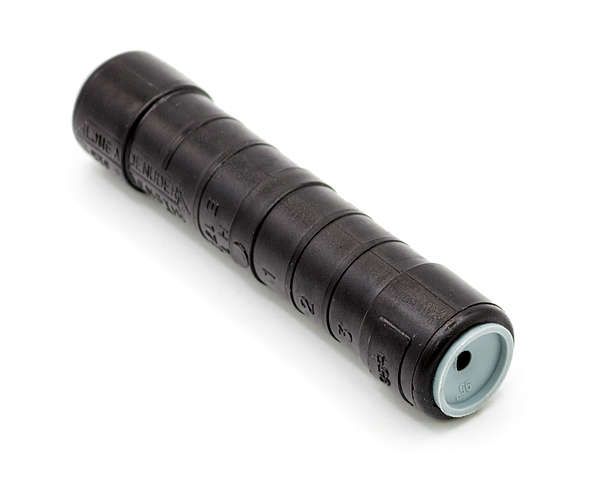

Соединительный зажим для токопроводящей жилы (MJPT 150) | 21700091 ВК

Зажим соединительный для токопроводящей жилы MJPT 150 ВК предназначен для герметичного соединения изолированных проводов СИП на воздушных линиях электропередачи. Этот зажим обеспечивает надёжный электрический контакт и механическую устойчивость при опрессовке, соответствует требованиям к работе в суровых климатических условиях и применяется в профессиональной электроустановке.

Назначение и область применения

Зажим соединительный для токопроводящей жилы MJPT 150 ВК используется исключительно для соединения двух изолированных проводов типа СИП (самонесущий изолированный провод). Применяется в линиях электропередачи напряжением до 1 кВ, где требуется сохранить целостность изоляции и предотвратить попадание влаги внутрь соединения. Подходит для установки на столбах, ответвлениях и участках с высокой нагрузкой.

Технические характеристики

• Диапазон сечений: 150 мм2 - рассчитан на провода именно этого сечения, не допускается использование с меньшими или большими жилами;
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид - сочетает легкость, коррозионную стойкость и повышенную ударопрочность;
• Изоляция: да - полностью изолированный корпус защищает от контакта с внешними элементами и воздействием среды;
• Количество жил: одна - предназначены для одножильного соединения между двумя проводами;
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает экстремальные зимние условия и летнюю жару;
• Устойчивость к УФ-излучению: да - материал не хрупнеет и не теряет свойств под длительным солнечным светом;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при соблюдении условий монтажа;
• Защитное покрытие: необработанное - поверхность не имеет антикоррозийного слоя, так как основной материал сам устойчив к окислению;
• Электрическая прочность изоляции: испытано на 6 кВ в воде - гарантирует безопасность даже при намокании.

Совместимость и монтаж

Зажим MJPT 150 ВК совместим только с проводами СИП сечением 150 мм2. Для монтажа необходимо использовать специализированный инструмент: клещи HT 50 или R 22. Опрессовка должна выполняться строго по технологии - недостаточно или избыточное давление снижают прочность соединения. Каждый зажим фиксирует два провода: один входной, один выходной. После опрессовки изоляция остаётся замкнутой, что исключает доступ влаги. Монтаж стационарный - не предназначен для перемещаемых или временных соединений.

Безопасность и стандарты

Изделие прошло проверку на электрическую прочность изоляции - 6 кВ в воде, что соответствует требованиям безопасности для распределительных сетей. Несмотря на то, что сертификаты не указаны явно, применение в ЛЭП и соответствие нормам по изоляции указывает на соответствие ГОСТ Р 54811 и другим отраслевым стандартам на СИП-соединители. Не используйте зажим вне системы СИП - он не предназначен для медных или алюминиевых голых проводов.

Преимущества

• Высокая герметичность - предотвращает коррозию жил и пробои из-за влаги;
• Механическая прочность: 60% от прочности самого провода - достаточна для работы под нагрузкой и ветром;
• Широкий температурный диапазон - работает в Арктике и в южных регионах;
• UV-защита - не требует дополнительной защиты от солнца;
• Долгий срок службы - 5 лет гарантированной эксплуатации без обслуживания.

Ограничения применения

• Подходит только для СИП сечением 150 мм2 - нельзя использовать с другими сечениями, даже близкими (например, 120 или 185);
• Требуется обязательное применение инструмента HT 50/R 22 - другие клещи не обеспечат нужного качества опрессовки;
• Не предназначен для соединения проводов из разных материалов (например, алюминий–медь);
• Не рекомендован для подземной прокладки - хотя герметичен, не является кабельной муфтой для траншей;
• Не следует перегревать после монтажа - максимальная рабочая температура +50 C, превышение может повредить изоляцию.

Примеры использования

• Соединение ответвлений от главной линии СИП к домам в деревне;
• Замена поврежденного участка на воздушной линии без демонтажа всей секции;
• Обустройство переходов через дороги или трассы, где важна надёжность и долговечность;
• Монтаж на опорах в районах с частыми осадками, снегопадами и перепадами температур.

Практические советы

• Перед монтажом удалите изоляцию с концов проводов точно на длину, указанную в инструкции к зажиму - слишком длинный конец вызовет плохой контакт, слишком короткий - риск пробоя;
• Проверьте, чтобы провода были плотно вставлены в зажим до упора перед опрессовкой - любые зазоры снижают надёжность;
• Инструмент HT 50/R 22 должен иметь правильно подобранную матрицу - сверьте номер матрицы с маркировкой на зажиме;
• После монтажа визуально проверьте равномерность деформации корпуса - неравномерная опрессовка говорит о возможном браке;
• Храните зажимы в сухом месте - хоть они устойчивы к влаге, длительное пребывание в воде может повлиять на качество материала.
