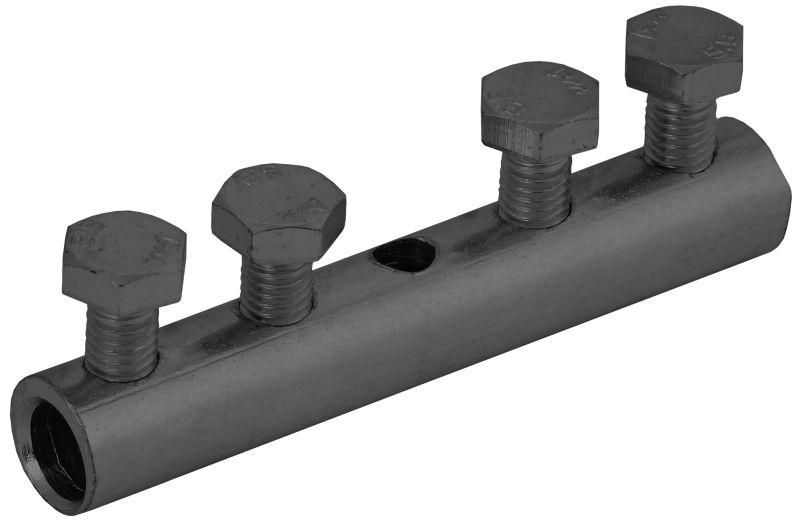

Зажим соединительный прямой пруток-пруток 6-10мм оцинкованная сталь TD IEK - ZCC86-13-1-16

Зажим соединительный прямой пруток-пруток 6–10 мм оцинкованная сталь TD IEK предназначен для надёжного механического соединения двух круглых металлических проводников встык. Продукт из серии TD от бренда IEK применяется в системах заземления и зануления, где важна долговечность контакта и защита от коррозии.

Назначение и область применения

Зажим соединительный прямой пруток-пруток 6–10 мм оцинкованная сталь TD IEK используется исключительно для соединения круглых проводников одинакового диаметра - напрямую, без поворотов. Подходит для установки в системах заземления жилых, промышленных и коммерческих объектов. Часто встречается на контуре заземления зданий, возле распределительных щитов, у опор ЛЭП и на оборудовании с требованием к постоянному электрическому контакту.

Технические характеристики

• Материал корпуса: сталь с термодиффузионным цинковым покрытием - обеспечивает высокую коррозионную стойкость даже во влажной среде;
• Диапазон диаметров проводника: 6–10 мм - совместим с медными, стальными или алюминиевыми круглыми штырями указанного сечения;
• Тип соединения: зажимное - фиксация достигается за счёт затяжки болтового соединения;
• Тип изделия: заземление - предназначен для работы в токах утечки и аварийных режимах, не рассчитан на силовые токи нагрузки;
• Упаковка: индивидуальная - каждый зажим упакован отдельно, что снижает риск повреждений при перевозке и хранении.

Совместимость и монтаж

Зажим соединительный прямой пруток-пруток 6–10 мм оцинкованная сталь TD IEK работает только с круглыми проводниками. Для правильного монтажа:

• Подберите провода точно в пределе 6–10 мм - меньший диаметр не будет плотно зажат, больший - не войдёт в гнездо;
• Перед сборкой зачистите поверхности проводников до металлического блеска - оксиды нарушают контакт;
• Затягивайте болты равномерно, без перегрузки - переусилие может деформировать металл;
• Не используйте для многожильных проводов или плоских шин - конструкция не предусматривает такого типа подключения.

Безопасность и стандарты

Произведён согласно требованиям к изделиям для системы заземления. Соответствует нормам ГОСТ Р 50571 и рекомендациям ПУЭ для устройств заземления. Цинковое покрытие соответствует классу защиты ZN40/15 - срок службы увеличен за счёт глубокой диффузии цинка в основу стали.

Преимущества

• Высокая прочность материала - сталь с термодиффузионным цинком выдерживает механические нагрузки и вибрацию;
• Защита от коррозии - цинкование гарантирует работу в условиях повышенной влажности, почвы, открытого воздуха;
• Гарантия 3 года - производитель подтверждает качество изготовления и материалы;
• Индивидуальная упаковка - удобство хранения, контроль комплектности, минимизация потерь при транспортировке.

Ограничения применения

• Не предназначена для соединения проводников различного диаметра - требуется точное соответствие 6–10 мм;
• Не использовать в качестве ответвителя - только прямые соединения “встык”;
• Не применять в местах с частыми температурными скачками выше +90 C - возможна потеря герметичности контакта;
• Не заменяет сварку или клепку - служит для временного или постоянного соединения, но не для передачи значительных рабочих токов.

Примеры использования

• Соединение вертикальных заземлителей (штанги Ø 10 мм) между собой при устройстве контура заземления;
• Фиксация горизонтального заземляющего проводника к вертикальному элементу;
• Объединение нескольких стальных штырей в единую систему заземления на подстанциях или промплощадках;
• Работа в составе заземляющих сетей на объектах с агрессивной средой - заводские цеха, водоочистные сооружения.

Практические советы

• Выбирая зажим соединительный прямой пруток-пруток 6–10 мм оцинкованная сталь TD IEK, проверьте диаметр вашего проводника штангенциркулем - допуск +-0,5 мм критичен;
• После монтажа протестируйте контакт тестером с малым током - удостоверьтесь, что сопротивление ниже 0,1 Ом;
• При работе в агрессивной среде (например, рядом с морской водой) дополнительно смажьте место соединения антикоррозийной paste;
• Храните запасные экземпляры в сухом месте - хотя материал устойчив, длительный контакт с влагой в упаковке может вызвать белый налёт на цинке.
