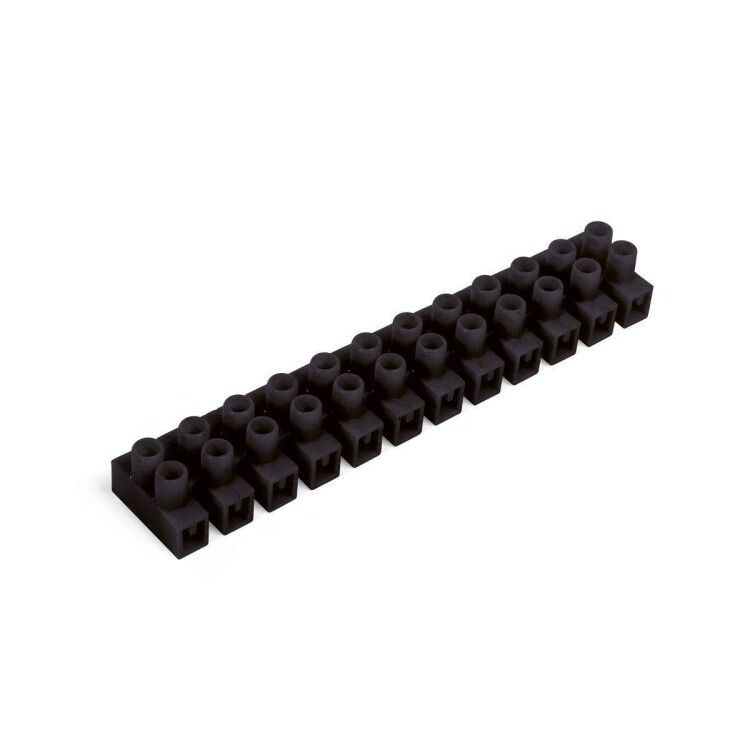

Зажим винтовой изолированный ЗВИнг-80А (6-25мм2) (чер) - 87167 КВТ

Зажим винтовой изолированный ЗВИнг-80А (6-25 мм2) черный от КВТ - надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов в распределительных щитах, на оборудовании и в цепях управления. Простая винтовая фиксация, высокая плотность контакта и устойчивость к перегрузкам делают этот зажим популярным выбором для монтажников и инженеров.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-80А предназначен для создания прочного электрического соединения между проводами сечением от 6 до 25 мм2. Подходит для работы в силовых и слаботочных цепях с напряжением до 400 В. Часто используется в распределительных шкафах, на пультах управления, в системах автоматизации, на станках и конвейерах. Может применяться как в помещениях, так и в защищённых условиях на улице благодаря широкому диапазону рабочих температур.

Технические характеристики

• Номинальный ток: 80 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует сетям 380/220 В
• Поперечное сечение провода: 6–25 мм2 - совместим с медными и алюминиевыми жилами
• Рабочая температура: от –40 C до +65 C - работает в холодных и жарких условиях
• Количество полюсов: 1 - один входной и один выходной контакт
• Позиция соединения: сбоку - удобная компактная сборка в ограниченном пространстве
• Габариты: 32,6 × 29,6 мм - малый размер для плотной укладки
• Материал корпуса: полипропилен (PP) - устойчив к химическим воздействиям, не поддерживает горение
• Класс воспламеняемости: V2 - самозатухающий материал при удалении источника пламени
• Материал контактов: латунь ЛС58-2 - высокая проводимость и механическая прочность
• Покрытие контактов: электролитическое лужение - снижает окисление, повышает долговечность
• Винты: стальные, с крестообразным профилем PH - обеспечивают точное затягивание

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-80А монтируется непосредственно на DIN-рейку или крепится болтом к поверхности. Для подключения не требуется специальный инструмент - достаточно обычной отвертки с битой PH. Установка выполняется просто: зачищенный провод вставляется в гнездо и фиксируется винтом. Обязательно проверьте глубину зачистки жилы - она должна полностью войти в контактную камеру, чтобы обеспечить надёжный контакт. Не используйте зажим для проводов меньше 6 мм2 или больше 25 мм2 - это нарушит герметичность и увеличит риск нагрева.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса имеет класс воспламеняемости V2, что снижает риск распространения огня. Электролитическое лужение контактов препятствует образованию оксидов, особенно важное при работе с алюминием. Несмотря на изоляцию, зажим не является устройством защиты от поражения током - перед работой всегда отключайте питание.

Преимущества

• Универсальная совместимость с медью и алюминием - позволяет заменять старые соединения без замены оборудования
• Латунные контакты с лужением - минимизируют переходное сопротивление и продлевают срок службы
• Стальной винт с PH-профилем - исключает проскальзывание и даёт равномерное усилие затяжки
• Полипропиленовый корпус - легкий, ударопрочный, не боится влаги и агрессивных сред
• Компактные размеры - экономят место в щите, позволяют устанавливать несколько зажимов рядом

Ограничения применения

• Не предназначена для частых отсоединений - постоянное демонтаж-монтаж снижает надёжность контакта
• Не рекомендован для проводов с жесткими изоляционными покрытиями (например, экструдированной резиной) - может повредить изоляцию при затяжке
• Не использовать в местах с вибрацией выше нормы без дополнительной фиксации - возможен ослабление винта
• Не применяйте в открытых условиях без защиты от осадков - хотя корпус IP-защиты не указан, внешняя среда может вызвать коррозию контактов

Примеры использования

• Подключение входных кабелей питания к автоматическому выключателю в щите
• Соединение проводов от датчиков и исполнительных механизмов в панелях управления
• Переход с медного на алюминиевый кабель в старых объектах
• Фиксация нулевой шины в распределительных устройствах
• Объединение нескольких проводов одного сечения в одном месте (например, заземление)

Практические советы

• Защитите конец провода от расслоения - используйте наконечники (при необходимости), особенно для многожильных жил
• Затягивайте винт до упора, но без лишнего усилия - переусилие может повредить резьбу или деформировать контакт
• Проверяйте контакт через 1–2 недели после монтажа - первоначальное «утягивание» металла иногда требует повторной затяжки
• Для алюминиевых проводов - обязательно используйте антиоксидантную смазку на жиле перед установкой
• Выбирайте цветовые решения для различения цепей - черный зажим хорошо сочетается с большинством корпусов, но можно комбинировать с другими цветами в одной системе
