Зажим заземления с разделителем крестообразный стержень-полоса/пруток оцинкованная сталь TD IEK - ZGC38-13-1-16-40

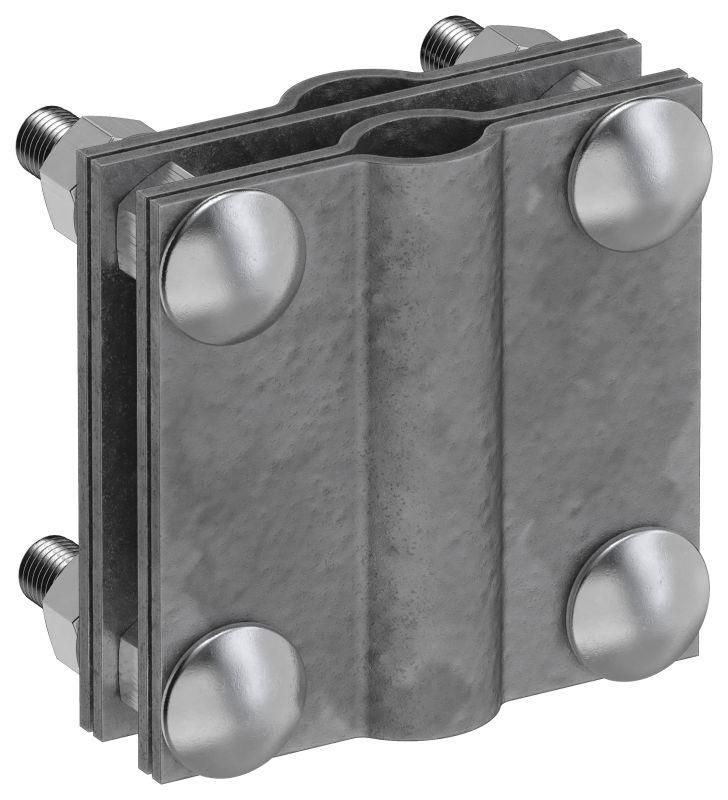

Зажим заземления с разделителем крестообразный стержень-полоса/пруток оцинкованная сталь TD IEK (артикул zgc38-13-1-16-40) предназначен для надёжного соединения вертикального заземлителя из стального прутка или стержня с горизонтальным заземляющим проводником в виде полосы. Бренд IEK обеспечивает соответствие требованиям промышленной стандартизации, а оцинкованная сталь гарантирует долговечность в условиях повышенной влажности.

Назначение и область применения

Зажим используется для создания электрического контакта между вертикальным заземляющим элементом (стержнем или прутком) и горизонтальной заземляющей полосой. Применяется в системах молниезащиты, заземления электроустановок, промышленных объектов, трансформаторных подстанций и линий электропередач. Подходит для установки в грунте, на поверхности или внутри зданий при условии защиты от механических повреждений.

Технические характеристики

• Материал корпуса: сталь с термодиффузионным цинковым покрытием - устойчиво против коррозии, особенно в агрессивных средах
• Тип заземляемого проводника: стержневой / круглый
• Диапазон диаметров зажимаемых круглых проводников: 6–10 мм - подходит для стальных прутков ГОСТ 2590
• Максимальная ширина зажимаемой плоской полосы: 40 мм - совместим с типичными заземляющими полосами 4×40 мм и 5×40 мм
• Форма: крестообразная - позволяет фиксировать два перпендикулярных проводника в одной точке

Совместимость и монтаж

Зажим TD IEK (zgc38-13-1-16-40) рассчитан на монтаж с помощью болтового соединения. Для сборки требуется гаечный ключ подходящего размера. Убедитесь, что зажим плотно охватывает оба проводника - стержень и полосу - без люфта. После затяжки проверьте контакт: он должен быть механически прочным и электрически непрерывным. Не используйте инструменты с острыми кромками, чтобы не повредить цинковое покрытие.

Безопасность и стандарты

Произведён в соответствии с требованиями к заземляющим устройствам, предъявляемым ГОСТ Р 50571.5.54 и ПУЭ. Цинковое покрытие соответствует классу защиты ZN100 - обеспечивает срок службы до 25 лет в нормальных почвенных условиях. Соответствует требованиям безопасности для электрических установок напряжением до 1000 В.

Преимущества

• Термодиффузионное цинкование - более равномерное и прочное покрытие, чем обычное гальваническое, снижает риск коррозии даже при микротрещинах
• Крестообразная форма - исключает необходимость в двух отдельных зажимах, экономит место и время монтажа
• Высокая механическая жесткость - выдерживает нагрузки при вибрациях и температурных расширениях
• Не требует специальных инструментов - монтаж возможен стандартным набором гаечных ключей

Ограничения применения

• Не предназначена для работы в постоянном контакте с морской водой или химически активными жидкостями
• Не рекомендуется использовать для медных проводников - материал зажима отличается от материала проводника, что может вызвать гальваническую коррозию
• Диаметр стержня вне диапазона 6–10 мм (например, 5 мм или 12 мм) не обеспечит надёжного контакта
• Ширина полосы свыше 40 мм не будет зафиксирована - возможен контакт через одну кромку, что снижает надёжность

Примеры использования

• Подключение вертикального заземлителя (стальной пруток Ø10 мм) к горизонтальному заземляющему проводнику (стальная полоса 4×40 мм) на подстанции
• Обустройство контура заземления на промышленном предприятии с использованием стальных стержней и полос
• Монтаж системы молниезащиты здания - соединение стержня-молниеотвода с основной заземляющей сетью

Практические советы

• Перед монтажом зачистите поверхности стержня и полосы от ржавчины и оксидов - это повысит проводимость контакта
• После установки зажима нанесите антикоррозийную смазку (например, литол) на открытые участки металла - продлит срок службы
• Проверяйте момент затяжки болтов: недостаточная затяжка - плохой контакт; избыточная - деформация металла
• При использовании в агрессивной среде (промышленные зоны, побережья) дополнительно закрывайте зажим герметичной крышкой или бетонной оболочкой
• Артикул zgc38-13-1-16-40 - единственный вариант в линейке IEK с такими параметрами; аналоги других брендов могут иметь другие размеры
