Гибкий ввод К 1081 (G3/4"-20-27) У2 | zeta40111 ГОФРОМАТИК ЗЭТА

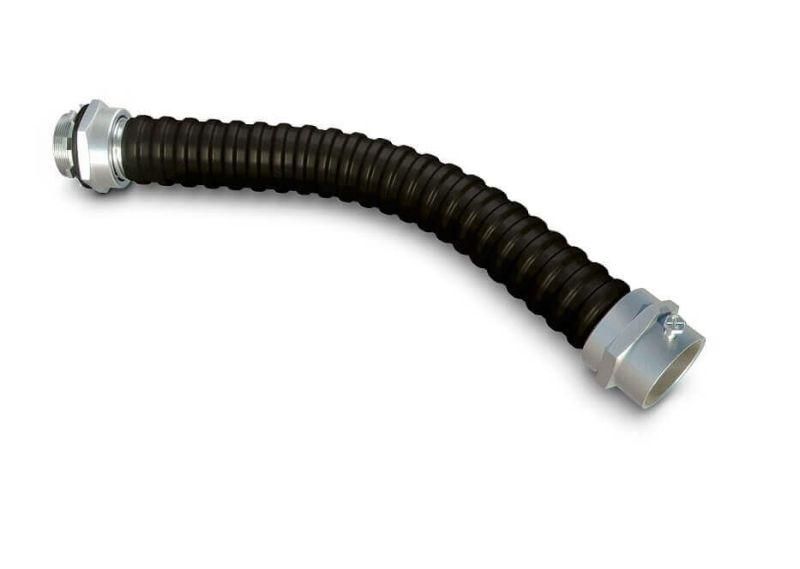

Ввод гибкий К 1081 (G3/4''-20-27) У2, полимерный - это готовый комплект для безопасного ввода кабеля в оборудование через изгиб трубы, где требуется гибкость и защита от механических воздействий. Бренд ЗЭТА Новосибирск выпускает этот элемент в серии К1081, совместимой с другими моделями К1080–К1088.

Назначение и область применения

Ввод гибкий К 1081 (G3/4''-20-27) У2, полимерный предназначен для создания криволинейных участков электропроводки при подключении к корпусам оборудования - например, щитам, станкам, распределительным устройствам. Он заменяет жесткие трубы там, где нужна компенсация смещений, вибраций или сложная трассировка. Применяется внутри помещений, в условиях сухого воздуха и умеренных температур.

Технические характеристики

• Тип: гибкий ввод в сборе (муфта трубная + металлорукав + муфта вводная)
• Номинальный диаметр: 25 мм - соответствует внешнему размеру кабельного ввода
• Внутренний диаметр: 26 мм - позволяет протянуть кабели с наружным диаметром до 24–25 мм
• Материал рукава: стальная оплетка с полимерным (ПВХ) покрытием - защищает от коррозии и снижает риск повреждения изоляции кабеля
• Степень защиты IP43: предохраняет от попадания твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Температурный диапазон: от –40 C до +60 C - работает в холодных цехах и нагреваемых зонах
• Разрывное усилие: 500 Н - выдерживает нагрузку до 50 кг при растяжении
• Статический радиус изгиба: 130 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Уплотнение: отсутствует - требует самостоятельной герметизации при необходимости
• Цвет: черный - маскирует загрязнения, не выгорает на свету
• Резьба: G3/4″ - стандартная метрическая резьба для подключения к корпусам оборудования

Совместимость и монтаж

Ввод гибкий К 1081 (G3/4''-20-27) У2, полимерный поставляется в собранном виде: муфта трубная (МТ) соединена с металлорукавом ШЭМ, который заканчивается муфтой вводной (МВ). Подключение выполняется путем завинчивания резьбы G3/4″ в подготовленное отверстие в корпусе оборудования. Для надежного крепления используйте ключ на 20–27 мм. Не затягивайте слишком сильно - можно повредить резьбу или деформировать рукав. Поскольку уплотнение отсутствует, при работе во влажной среде необходимо установить уплотнительную прокладку или использовать герметик вокруг входного отверстия.

Безопасность и стандарты

Изделие соответствует требованиям к вводам гибким для внутренней электропроводки. Однако важно помнить: ввод гибкий К 1081 не предназначен для передачи тока защитного заземления. Его нельзя использовать в качестве защитного проводника. Для заземления оборудования применяйте отдельный проводник, присоединенный к клемме заземления.

Преимущества

• Готовый к монтажу комплект - не требует сборки на месте
• Полимерное покрытие снижает риск порчи кабельной изоляции при изгибе
• Высокая прочность на разрыв обеспечивает безопасность при вибрациях
• Работает в широком температурном диапазоне - подходит для холодных и теплых помещений
• Черный цвет ПВХ устойчив к УФ-излучению и загрязнениям

Ограничения применения

• Не подходит для открытой прокладки на улице - степень защиты IP43 недостаточна для постоянного контакта с дождем или струями воды
• Не является защитным проводником - обязательна отдельная заземляющая линия
• Не рекомендован для частых динамических изгибов - радиус изгиба 130 мм ограничен; при активных движениях возможна усталость металла
• Не имеет уплотнения - требует дополнительной герметизации при высокой влажности или мытье оборудования
• Подходит только для кабелей с наружным диаметром ≤25 мм - большие кабели не войдут

Примеры использования

• Подключение кабеля к станку с вибрационными нагрузками
• Ввод в распределительный щит в цеху с перепадами температур
• Прокладка между оборудованием, установленным на подвижных платформах
• Обход препятствий в плотной аппаратуре без использования жестких труб

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 25 мм - иначе он не пройдет через рукав
• Если ввод будет работать в сыром помещении, обязательно установите уплотнительную втулку или заполните зазор между рукавом и отверстием герметиком
• Не используйте ввод гибкий К 1081 как основной заземляющий элемент - всегда подключайте отдельный PE-провод
• При многократных изгибах контролируйте состояние металлорукава - при появлении трещин или потертостей замените его
• Выбирайте аналогичные модели серии К1080–К1088, если нужны другие размеры резьбы или длина рукава
