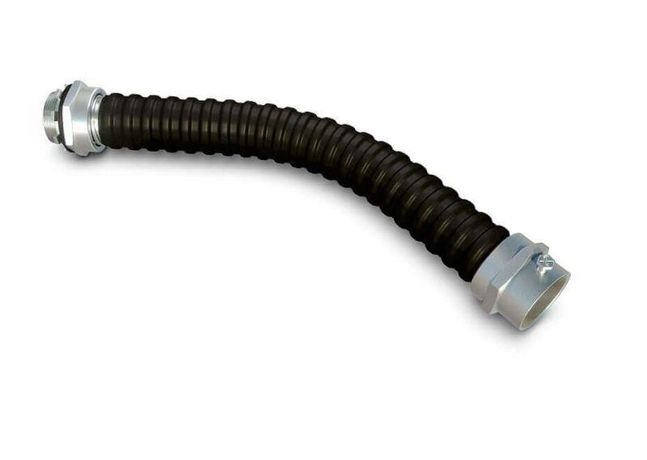

Гибкий ввод К 1086 (G1 1/2''-38-49) У2 - zeta40116 ЗЭТА

Гибкий ввод К 1086 (G1 1/2 дюйм - 38-49) У2 полимерный от ЗЭТА Новосибирск предназначен для безопасного ввода кабелей в корпуса оборудования через изогнутые участки электропроводки. Этот элемент обеспечивает механическую защиту и фиксацию, сохраняя гибкость при монтаже в условиях широкого температурного диапазона.

Назначение и область применения

Гибкий ввод К 1086 (G1 1/2 дюйм - 38-49) У2 полимерный применяется для создания криволинейных участков электропроводки при подключении кабелей к электрооборудованию — например, щитам, станкам, пультам управления, распределительным коробкам. Он заменяет жесткие трубы там, где требуется изменить направление трассы без использования дополнительных соединений. Подходит для внутренней и наружной установки в помещениях с умеренной влажностью.

Технические характеристики

• Диаметр: 49 мм — внешний размер, определяющий место крепления и зону прохода
• Внутренний диаметр: 48 мм — позволяет пропускать кабели с максимальным наружным диаметром до 47 мм
• Материал: стальная оплетка с полимерным (ПВХ) покрытием — защищает от коррозии и снижает риск повреждения кабелей
• Степень защиты IP43 — предохраняет от попадания твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Температура эксплуатации: от –40 °C до +60 °C — работает в холодных и жарких средах, включая неотапливаемые помещения
• Разрывное усилие: 500 Н — выдерживает нагрузку до 50 кг при растяжении
• Статический радиус изгиба: 250 мм — минимальный радиус, при котором можно изгибать ввод без повреждения
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости защиты от влаги
• Цвет: черный — маскирует загрязнения, совместим с большинством типов корпусов

Совместимость и монтаж

Гибкий ввод К 1086 (G1 1/2 дюйм - 38-49) У2 полимерный поставляется в собранном виде: муфта трубная МТ, металлорукав ШЭМ и муфта вводная МВ уже соединены. Для монтажа:

• Подберите отверстие в корпусе с диаметром 38–49 мм — соответствует размеру входного отверстия муфты
• Используйте болтовое крепление или резьбу G1 1/2" для фиксации на оборудовании
• Не перегибайте ввод меньше чем на 250 мм радиуса — это предотвращает деформацию металлической оплетки
• При необходимости герметичности — используйте отдельные уплотнительные кольца или термосварку

Обратите внимание: этот ввод не является защитным проводником — он не рассчитан на передачу тока утечки или заземления. Отдельно прокладывайте PE-проводник.

Безопасность и стандарты

Гибкий ввод К 1086 (G1 1/2 дюйм - 38-49) У2 полимерный соответствует требованиям к конструкциям для электропроводок в соответствии с ГОСТ Р 50030.5.1 и рекомендациями по применению гибких вводов в электроустановках. Серия К108x от ЗЭТА Новосибирск сертифицирована для работы в климатическом исполнении У2 — умеренный и холодный климат с контролируемой влажностью.

Преимущества

• Высокая гибкость — позволяет прокладывать трассы с изгибами без дополнительных переходников
• Защита от механических воздействий — стальная оплетка с ПВХ-покрытием снижает риск повреждения кабелей
• Устойчивость к температурным колебаниям — надежна в условиях сурового климата
• Легкая установка — готовый комплект исключает необходимость сборки на месте

Ограничения применения

• Не использовать в местах постоянного погружения в воду — степень защиты IP43 не обеспечивает герметичность при контакте с жидкостью
• Не применять как заземляющий проводник — материал не проводит ток утечки
• Не допускать динамических изгибов — радиус изгиба 250 мм действителен только для статической установки
• Не подходят для взрывоопасных зон — отсутствует взрывозащита и сертификат АEx

Примеры использования

• Подключение частотных преобразователей к двигателям на конвейерах
• Ввод кабелей в панели управления станков с ЧПУ
• Прокладка сигнальных линий между смонтированными ящиками в цехах
• Монтаж освещения в теплицах и холодильных камерах с переменными температурами

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 47 мм — иначе он не войдет внутрь
• Если нужна герметизация — закрепите ввод с помощью уплотнительных колец или силиконового герметика
• При работе в условиях повышенной запыленности — регулярно проверяйте состояние ПВХ-покрытия на предмет трещин
• Артикул zeta40116 — это точный идентификатор для заказа запасных частей; храните его при составлении спецификаций
• Гибкий ввод К 1086 (G1 1/2 дюйм - 38-49) У2 полимерный совместим с другими моделями серии К108x — можно комбинировать в одной системе
