Гибкий ввод К 1088 (G2 дюйм -50-61) У2 полимерный от ЗЭТА Новосибирск — это готовый комплект для безопасного ввода кабелей в оборудование с возможностью изменения направления трассы. Артикул zeta40118 подходит для установки в условиях температур от -40 до +60 °C, где требуется гибкая, но прочная соединительная линия.

Назначение и область применения

Гибкий ввод К 1088 (G2 дюйм -50-61) У2 полимерный предназначен для создания криволинейных участков электропроводки при подключении к корпусам оборудования. Он заменяет жесткие трубы там, где нужна адаптация под изменяющееся положение или ограниченное пространство. Применяется в системах управления, на станках, конвейерах, распределительных щитах и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный диаметр: 61 мм
• Внутренний диаметр: 60 мм — позволяет пропускать кабели с внешним диаметром до 60 мм
• Степень защиты IP43 — защищает от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Температура эксплуатации: от -40 °C до +60 °C — работает в холодных и жарких помещениях
• Материал корпуса: сталь с полимерным (ПВХ) покрытием — повышает коррозионную стойкость и снижает риск порчи кабеля
• Разрывное усилие: 500 Н — выдерживает механическую нагрузку при затяжке или перегрузке
• Статический радиус изгиба: 250 мм — минимальный допустимый радиус изгиба при фиксированном положении
• Цвет: черный — маскирует загрязнения, совместим с большинством промышленных решений
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости

Совместимость и монтаж

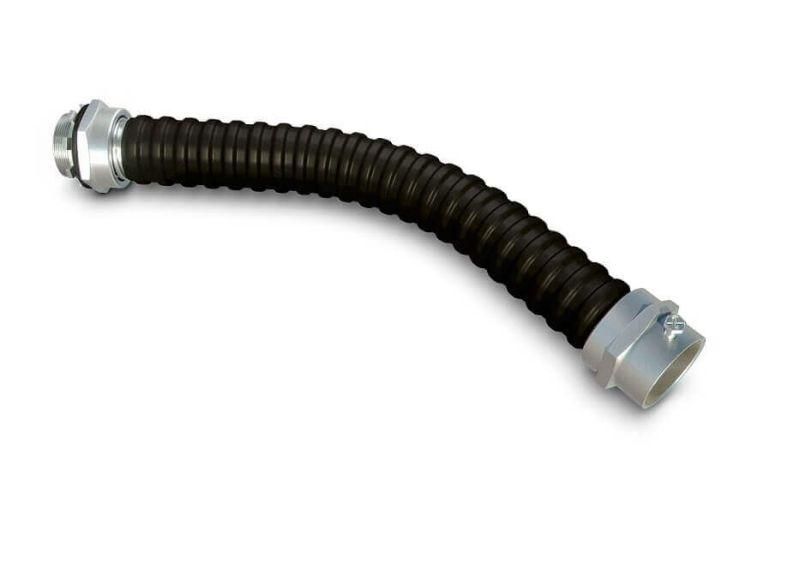

Гибкий ввод К 1088 (G2 дюйм -50-61) У2 полимерный поставляется в собранном виде: муфта трубная МТ, металлорукав ШЭМ и муфта вводная МВ уже соединены. Подключение выполняется через резьбу G2″. Для надежного монтажа используйте подходящий по размеру болт или зажим. Обратите внимание: внутренний диаметр 60 мм соответствует максимальному внешнему диаметру кабеля — не превышайте этот параметр. Поскольку уплотнение отсутствует, при работе во влажной среде необходимо дополнительно применить термоусадочные трубки, герметик или специальные вводные уплотнители.

Безопасность и стандарты

Изделие соответствует требованиям к гибким вводам для промышленного оборудования. Однако важно помнить: гибкий ввод К 1088 (G2 дюйм -50-61) У2 полимерный не предназначен для использования в качестве защитного проводника (PE). Его нельзя использовать для заземления оборудования — обязательно предусмотрите отдельный заземляющий проводник.

Преимущества

• Готовый к установке комплект — экономит время на сборку
• Полимерное покрытие на металле снижает риск повреждения изоляции кабеля
• Высокая механическая прочность (500 Н) обеспечивает долговечность при вибрациях
• Работает в широком температурном диапазоне — подходит для холодных цехов и нагреваемых зон

Ограничения применения

• Не применяется как защитный проводник — исключительно для прокладки кабелей
• Отсутствие уплотнения требует дополнительной герметизации при высокой влажности или мытье оборудования
• Статический радиус изгиба 250 мм — нельзя многократно изгибать с меньшим радиусом, иначе произойдет деформация
• IP43 недостаточен для постоянного контакта с водой или мойки под давлением

Примеры использования

• Подключение частично подвижных механизмов на конвейере
• Ввод кабелей в щиты с ограниченным доступом
• Соединение между стационарным оборудованием и перемещаемыми элементами (например, кран-балки)
• Прокладка в местах с необходимостью компенсации теплового расширения

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра кабеля внутреннему проходу (не более 60 мм)
• Если требуется герметичность — используйте уплотнительные кольца или силиконовый герметик на резьбе
• Не допускайте перегибов меньше 250 мм радиуса — это снизит срок службы
• Для длительной работы в агрессивной среде рекомендовано периодическое осмотрение на предмет повреждения ПВХ-покрытия
• Артикул zeta40118 совместим с другими моделями серии К108x — можно комбинировать в одной системе
