Кабельный ввод латунный NPT3/4 УТ1,5 (d кабеля 13-18 мм) | zeta30183 ЗЭТАРУС (Завод электротехнической арматуры)

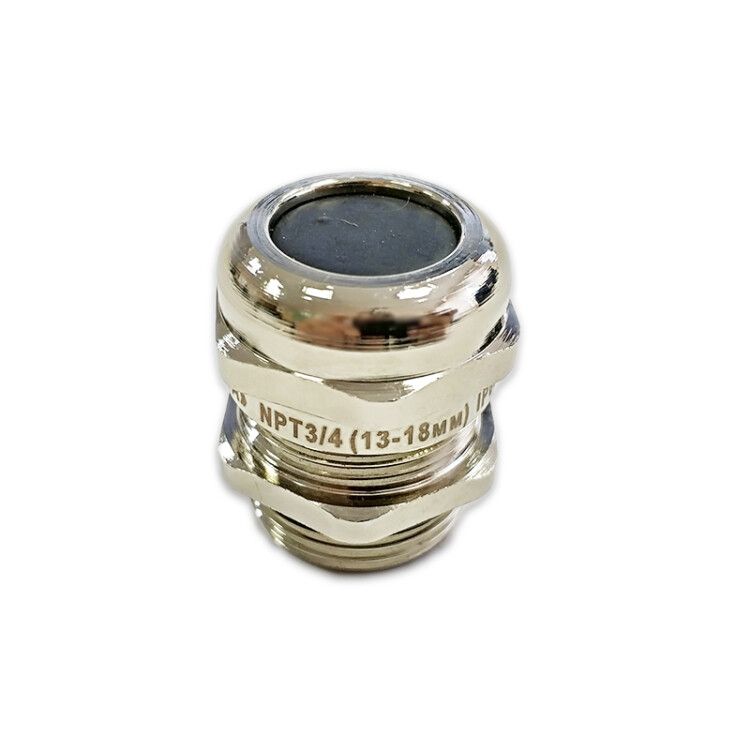

Кабельный ввод латунный NPT3/4 УТ1,5 (диаметр кабеля 13-18 мм) от ЗЭТАРУС обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая провода от внешних воздействий и сохраняя степень IP68. Этот сальник подходит для промышленного оборудования, где важна надежность и долговечность соединений.

Назначение и область применения

Кабельный ввод латунный NPT3/4 УТ1,5 (диаметр кабеля 13-18 мм) используется для безопасного прохода небронированных кабелей через стенки щитов, шкафов, корпусов станков и другого промышленного оборудования. Он предотвращает попадание пыли, влаги, масла и других загрязнений внутрь устройства, а также защищает кабель от перегибов и механических повреждений на входе. Применяется в системах автоматизации, НКУ, на производствах с высокими требованиями к защите.

Технические характеристики

• Резьба: 3/4 NPT - американский стандартизированный тип резьбы, совместим с оборудованием, оснащённым соответствующими отверстиями;
• Диаметр кабеля: 13–18 мм - оптимально для кабелей среднего сечения, включая плоские и круглые;
• Материал: латунь никелированная - коррозионностойкая, выдерживает агрессивную среду, легко моется;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры;
• Длина резьбы: 9 мм - достаточна для надёжной фиксации в тонких и средней толщины стенках;
• Тип уплотнения: уплотнительное кольцо и втулки - обеспечивают плотное прилегание к кабелю без деформаций;
• Исполнение: прямолинейное - позволяет вводить кабель без изгибов, снижает риск повреждения жил;
• Покрытие: никелированное - улучшает антикоррозийные свойства и эстетику;
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов;
• Цвет: серый - стандартный цвет для промышленных решений.

Совместимость и монтаж

Кабельный ввод латунный NPT3/4 УТ1,5 (диаметр кабеля 13-18 мм) монтируется в подготовленное отверстие с резьбой 3/4 NPT. Для установки требуется только затяжка накидной гайки - контргайка не предусмотрена, что упрощает процесс. Кабель вставляется в уплотнительную втулку, которая сжимается при закручивании, обеспечивая герметичность. Подходит для кабелей с круглым и плоским сечением, если их максимальный размер не превышает 18 мм. Перед монтажом проверьте, чтобы диаметр кабеля находился в допустимых пределах - слишком тонкий кабель может не обеспечить нужного уплотнения.

Безопасность и стандарты

Кабельный ввод латунный NPT3/4 УТ1,5 (диаметр кабеля 13-18 мм) соответствует требованиям IP68 и изготовлен из материалов без галогенов, что делает его безопасным для использования в замкнутых помещениях и местах с повышенными требованиями к пожаробезопасности. Материалы не выделяют едких паров при перегреве, что важно для автономных систем и объектов с ограниченной вентиляцией.

Преимущества

• Высокая герметичность благодаря трёхкомпонентному уплотнению - кольцо, втулка и зажимная вставка работают как система;
• Никелированная поверхность устойчива к окислению даже во влажной среде;
• Ударопрочная конструкция - выдерживает вибрацию и случайные удары на производстве;
• Не требует специального инструмента для монтажа - достаточно ключа для резьбы;
• Подходит для широкого температурного диапазона - от Arctic-условий до термических камер.

Ограничения применения

• Не предназначены для бронированных кабелей - они имеют жесткую оболочку, которую этот сальник не сможет надёжно зажать;
• Не рекомендован для кабелей менее 13 мм - возможен проскальзывание и потеря герметичности;
• Отсутствие контргайки требует точного расчета глубины резьбового отверстия - при недостаточной длине резьбы возможно ослабление крепления;
• Не следует использовать в условиях постоянного давления воды выше нормированного для IP68 - например, в глубоких подземных колодцах без дополнительной защиты.

Примеры использования

• Ввод кабелей питания и управления в распределительные щиты на заводе;
• Защита кабелей от промышленных роботов и конвейерных линий;
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (частая мойка);
• Фиксация кабелей в системах HVAC, где есть перепады температур и влага;
• Монтаж в наружных шкафах управления, установленных на открытых площадках.

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - он должен точно попадать в интервал 13–18 мм;
• Если кабель имеет плоскую форму, слегка округлите его перед введением - так уплотнитель лучше сработает;
• Не используйте силовые инструменты при затяжке - переусердствовать можно сорвать резьбу в латуни;
• При работе в агрессивной среде периодически проверяйте состояние покрытия - при появлении царапин на никеле рекомендуется протирать спиртом;
• Заглушка-пыльник остаётся на изделии до момента монтажа - не снимайте её заранее, чтобы не запылить внутреннюю часть.
