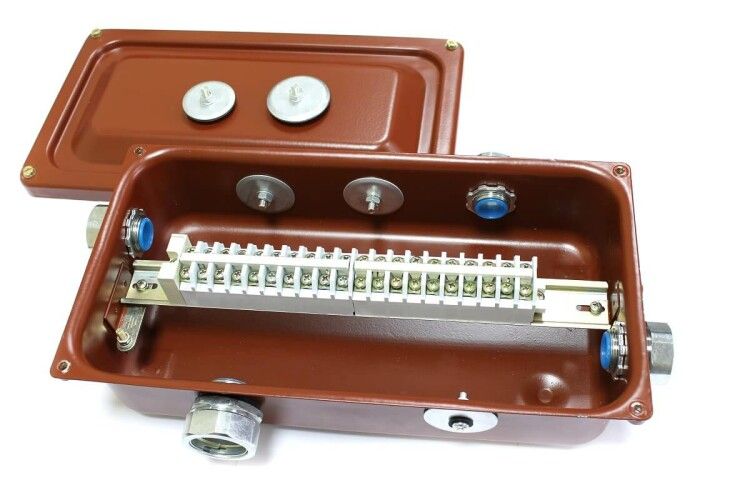

Коробка распределительная клеммная ККМА-20 У2 IP54 | zeta30373 ГОФРОМАТИК ЗЭТА

Коробка клеммная ККМА-20 У2 IP54 от ЗЭТАРУС — это надёжная распределительная коробка с готовыми клеммами для монтажа в трубной электропроводке. Подходит для соединения силовых и контрольных кабелей в условиях повышенной запылённости, влаги и перепадов температур. Артикул zeta30373.

Назначение и область применения

Коробка клеммная ККМА-20 У2 IP54 используется для безопасного соединения, ответвления и распределения электрических кабелей в системах трубной электропроводки. Применяется в промышленных объектах: на станках, конвейерах, в щитовых помещениях, на объектах КИПиА. Подходит для работы как с силовыми, так и с слаботочными цепями. Монтируется открыто на стене или внутри шкафов.

Технические характеристики

• Количество клемм: 20 — позволяет развести до 20 проводов в одной коробке
• Максимальное сечение провода: 4 мм² — совместима с медными и алюминиевыми проводниками этого сечения
• Степень защиты: IP54 — защищает от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления
• Номинальное напряжение изоляции: 660 В — рассчитана на работу в сетях до 660 В переменного тока
• Материал корпуса: оцинкованная сталь — устойчива к коррозии, прочная, долговечная
• Температура эксплуатации: от –40 °C до +60 °C — работает в суровых климатических условиях, включая холодные склады и открытые площадки
• Тип ввода: труба — подключение осуществляется через вводные муфты АТК для металлических труб
• Толщина плиты шкафа: 2 мм — допускает монтаж на стальные панели такой толщины
• Цвет: красный — визуально выделяется среди других элементов, удобно для идентификации
• Состав: без галогенов — при возгорании не выделяет токсичных газов, соответствует требованиям безопасности в закрытых помещениях
• Форма: прямоугольная — компактная, легко помещается в ограниченном пространстве

Совместимость и монтаж

Коробка ККМА-20 У2 IP54 имеет готовый клеммный блок, установленный на DIN-рейке — не требует самостоятельной сборки клемм. Для подключения труб применяются вводные муфты АТК, которые обеспечивают герметичность и механическую фиксацию. Коробка монтируется открыто: крепится болтами к стене, панели или раме. Толщина монтируемой поверхности должна быть не более 2 мм. Крышка крепится винтами — не выпадают даже после многократного открывания благодаря запрессованной бобышке и уплотнителю оптимальной жёсткости.

Безопасность и стандарты

Коробка выполнена в соответствии с требованиями к электрооборудованию для промышленного применения. Степень защиты IP54 соответствует ГОСТ 14254. Отсутствие галогенов в составе материалов повышает пожарную безопасность. Напряжение изоляции 660 В гарантирует безопасную работу в сетях до 1000 В. Все материалы сертифицированы и проходят проверку на соответствие нормам ЭБ и ПУЭ.

Преимущества

• Готовый клеммный блок — экономит время монтажа, исключает ошибки при подключении
• Многократное открывание крышки без потери защиты IP54 — удобно для обслуживания и диагностики
• Оцинкованная сталь — устойчивость к коррозии в агрессивных средах
• Поддержка трубной системы — идеальная совместимость с существующими металлопластиковыми и металлическими трассами
• Красный цвет — быстрая визуальная идентификация в комплексе оборудования

Ограничения применения

• Не предназначена для скрытой установки — только открытый монтаж
• Максимальное сечение провода 4 мм² — нельзя использовать для мощных линий выше 16–20 А (при 220/380 В)
• Не подходит для подземной или постоянной влажной среды — IP54 не обеспечивает погружение в воду
• Требуются специальные вводные муфты АТК — без них невозможно обеспечить защиту IP54

Примеры использования

• Распределительная точка между станком и пультом управления на заводе
• Объединение сигналов от датчиков КИПиА в одном месте перед входом в контроллер
• Разветвление питания для группы освещения в цеху с металлической трубной проводкой
• Точка подключения аварийного света в холодильном складе при минусовой температуре

Практические советы

• Перед монтажом проверьте диаметр трубы — он должен точно подходить под выбранную муфту АТК
• Не используйте пластиковые трубы — они несовместимы с конструкцией ввода, предназначенной только для металла
• При затяжке винтов крышки не переусердствуйте — это может деформировать уплотнитель и снижать IP54
• Для частого доступа рекомендуется оставлять свободный доступ к винтам — не засыпайте коробку материалами
• При использовании в местах с высокой вибрацией дополнительно зафиксируйте коробку антивибрационными прокладками
