Коробка распределительная соединительная КСМР-20 У2 IP54 | zeta30375 ГОФРОМАТИК ЗЭТА

Коробка распределительная соединительная КСМР-20 У2 IP54 от ЗЭТАРУС - это надёжный элемент для сборки распределительных точек в системах с металлическими рукавами, где требуется защита от пыли и влаги. Подходит для монтажа силовых и слаботочных кабелей, включая цепи КИПиА.

Назначение и область применения

Коробка распределительная соединительная КСМР-20 У2 IP54 используется для соединения, ответвления и распределения электрических кабелей, проложенных в металлорукавах. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергоустановках - там, где важна защищённость соединений от внешних воздействий. Подходит как для силовых цепей, так и для контрольных сигналов.

Технические характеристики

• Количество клемм: 20 - позволяет подключить до 20 проводников в одной точке
• Максимальное сечение проводника: 4 мм2 - совместима с медными и алюминиевыми жилами этого сечения
• Номинальное напряжение изоляции: 660 В - безопасна для работы в сетях до 660 В переменного тока
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, прочный, долговечный
• Толщина стенок: 2 мм - обеспечивает механическую жёсткость и устойчивость к деформациям
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях, включая холодные регионы
• Тип ввода: труба - ввод осуществляется через металлорукав с использованием вводных муфт МВ-М(РКн)
• Способ монтажа: открытой установки - крепится на стену, раму, щит или другую поверхность
• Тип крепления крышки: винтовое - надёжное фиксирование, не требует специальных инструментов
• Форма: прямоугольная - удобна для компактного размещения в ограниченном пространстве
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям безопасности в закрытых помещениях
• Цвет: красный - визуально отличается от других типов коробок, упрощает идентификацию

Совместимость и монтаж

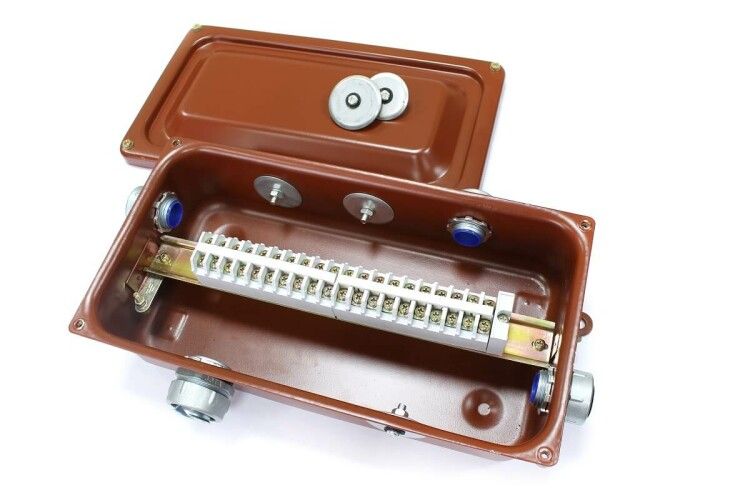

Коробка распределительная соединительная КСМР-20 У2 IP54 рассчитана на использование с вводными муфтами МВ-М(РКн), которые обеспечивают сохранение степени защиты IP54 при подключении металлорукава. Клеммы уже установлены на DIN-рейке внутри корпуса - не требуют самостоятельной установки. Для монтажа используются стандартные крепёжные отверстия на задней стенке. Коробка не предназначена для скрытой установки - её нельзя замуровывать в стену или бетон. Герметизация достигается за счёт уплотнителя, который не теряет эластичность после многократных открываний крышки.

Безопасность и стандарты

Коробка распределительная соединительная КСМР-20 У2 IP54 изготовлена из материалов без галогенов, что снижает риск образования ядовитых паров при перегреве или пожаре. Соответствует требованиям к электрооборудованию для промышленного использования. Степень защиты IP54 соответствует ГОСТ 14254. Напряжение 660 В соответствует нормам для средневольтных систем управления и автоматизации.

Преимущества

• Запрессованная бобышка - предотвращает выпадение вводных элементов при демонтаже
• Винты крышки не выпадают - упрощает обслуживание, исключает потерю крепёжа
• Уплотнитель оптимальной жёсткости - сохраняет герметичность даже после 50+ циклов открывания/закрывания
• Готовый клеммный блок - экономит время монтажа, не нужна доработка внутреннего пространства
• Оцинкованная сталь - устойчивость к коррозии в агрессивных средах (цеха, улицы, сырые помещения)

Ограничения применения

• Не допускается применение с пластиковыми или гофрированными рукавами - только с металлорукавом и подходящими муфтами МВ-М(РКн)
• Максимальное сечение провода - 4 мм2; более толстые жилы не поместятся в клеммах
• Не предназначен для установки в зонах постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать в качестве основного коммутационного устройства - только для распределения и соединения
• Открытый способ монтажа исключает возможность скрытой установки в стены или потолки

Примеры использования

• Распределительная точка на конвейере в пищевом производстве - соединение датчиков и двигателей
• Контрольный узел на насосной станции - подключение сигнализаций и реле
• Разветвление кабелей КИПиА в цехе с повышенной влажностью
• Подключение питания к станкам с ЧПУ через металлорукав
• Объединение нескольких групп освещения в производственном помещении

Практические советы

• Перед монтажом проверьте соответствие диаметра металлорукава и вводной муфты МВ-М(РКн) - они должны точно совпадать
• Не затягивайте винты крышки слишком сильно - это может повредить уплотнитель и снизить степень защиты
• При необходимости замены клемм - используйте только оригинальные комплекты от ЗЭТАРУС, чтобы не нарушить тепловые и электрические параметры
• При работе в условиях частых температурных перепадов - периодически проверяйте состояние уплотнителей
• Коробка КСМР-20 У2 IP54 от ЗЭТАРУС имеет красный цвет - используйте этот признак для быстрой идентификации в комплексных схемах
