Коробка распределительная монтажная КМ 43-20 У3 IP43 ступенчатый ПВХ ввод | zeta30339 ГОФРОМАТИК ЗЭТА

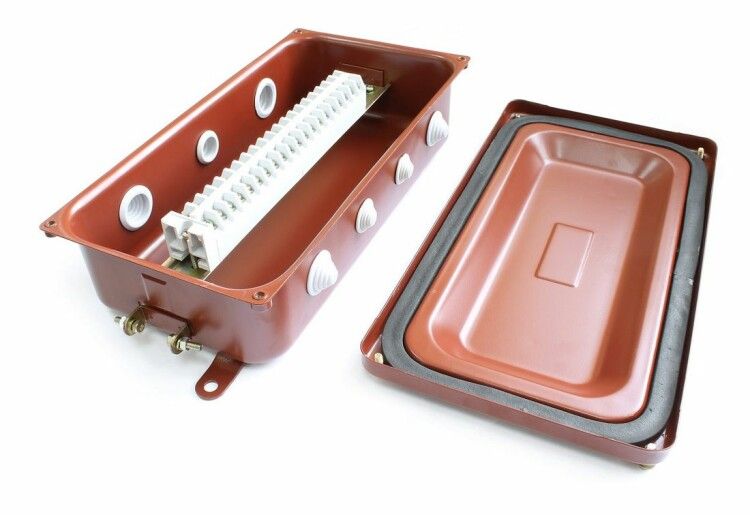

Коробка распределительная монтажная КМ 43-20 У3 IP43 ступенчатый ПВХ ввод от ЗЭТАРУС - компактное решение для безопасного соединения и разветвления силовых цепей в условиях открытой установки. Материал - оцинкованная сталь, ввод выполнен из ПВХ, что обеспечивает надёжную фиксацию кабеля и устойчивость к механическим воздействиям.

Назначение и область применения

Коробка распределительная монтажная КМ 43-20 У3 IP43 ступенчатый ПВХ ввод используется для соединения, ответвления и распределения электрических проводов в силовых цепях до 660 В. Подходит для монтажа на стену в помещениях и на улице - например, в промышленных цехах, на конвейерах, в системах автоматизации, в распределительных щитах. Применяется там, где требуется доступ к клеммам для обслуживания и замены проводов.

Технические характеристики

• Материал корпуса: оцинкованная сталь с грунтовым покрытием
• Толщина стенок: 2 мм
• Количество входов для кабелей: 7
• Количество клемм: 20
• Максимальное сечение провода: 4 мм2
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP43 - защита от твёрдых частиц >1 мм и брызг воды под углом до 60°
• Температурный диапазон: от -40 C до +60 C
• Цвет: красный
• Форма: прямоугольная
• Состав материала: без галогенов - снижает выделение токсичных веществ при перегреве
• Крышка: есть, крепление винтовое
• Ввод кабеля: ступенчатый ПВХ - позволяет плотно закрепить кабели различного диаметра
• DIN-рейка: встроена - для монтажа модульного оборудования (например, автоматических выключателей, реле)
• Узлы заземления: не окрашены, не требуют зачистки перед подключением

Совместимость и монтаж

Коробка распределительная монтажная КМ 43-20 У3 IP43 ступенчатый ПВХ ввод рассчитана на открытую установку. Для монтажа используются предварительно подготовленные отверстия в корпусе - крепится на саморезы или анкеры. Вводы кабелей выполнены в виде ступенчатых ПВХ муфт - они обеспечивают герметичность и фиксацию без дополнительной затяжки. Все винты под крестообразную и плоскую отвертки - удобны для работы с обычным инструментом. DIN-рейка совместима с любыми стандартными модулями шириной 17,5 мм. Обращайте внимание на максимальное сечение провода - 4 мм2; более толстые жилы не поместятся в клеммы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Степень защиты IP43 гарантирует работу в условиях повышенной влажности и наличия пыли. Отсутствие галогенов в составе материалов снижает риск образования ядовитых газов при возгорании. Узлы заземления уже готовы к подключению - не нуждаются в зачистке, что исключает ошибки при монтаже.

Преимущества

• Высокая прочность корпуса благодаря оцинкованной стали и толщине 2 мм
• Встроенная DIN-рейка экономит место и время при установке дополнительного оборудования
• Ступенчатый ПВХ-ввод обеспечивает надёжную фиксацию кабелей без хомутов
• Клеммы рассчитаны на 4 мм2 - подходят для большинства бытовых и промышленных задач
• Крышка фиксируется винтами - не выпадает случайно, легко открывается для проверки
• Работает в экстремальных температурах - от -40 C до +60 C

Ограничения применения

• Не предназначен для погружения в воду - IP43 не обеспечивает защиту от струй или потока жидкости
• Максимальное сечение провода - 4 мм2; нельзя использовать кабели 6 мм2 и выше
• Не рекомендован для взрывоопасных сред - отсутствует сертификация Ex
• Не подходит для скрытой установки - только открытая монтажная схема
• Корпус не является ударопрочным - возможна деформация при сильном механическом воздействии

Примеры использования

• Распределительная коробка на участке конвейера - для подключения датчиков и двигателей
• Щитовая на производстве - для разветвления питания станков через клеммы
• Наружный пункт управления - для подключения освещения и вентиляторов в холодном климате
• Обслуживание системы аварийного освещения - благодаря DIN-рейке можно установить реле времени

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны проходить через ступенчатые вводы без усилия
• Не перегружайте клеммы: даже если провод 4 мм2 влезает, лучше оставляйте запас по токовой нагрузке
• При использовании в сыром помещении регулярно проверяйте состояние винтов и уплотнений вводов
• DIN-рейка позволяет добавить автоматический выключатель или УЗО - используйте этот функционал для повышения безопасности
• Коробка распределительная монтажная КМ 43-20 У3 IP43 ступенчатый ПВХ ввод от ЗЭТАРУС совместима с другими изделиями серии КМ43 - можно собирать унифицированные группы
