Коробка распределительная монтажная КМ 65-20 УХЛ1,5 IP65 металлические заглушки | zeta30326 ГОФРОМАТИК ЗЭТА

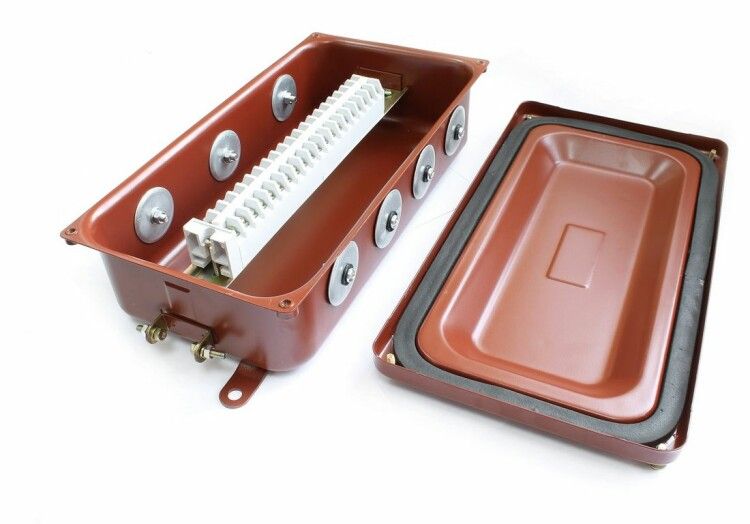

Коробка распределительная монтажная КМ 65-20 УХЛ1,5 IP65 с металлическими заглушками - это надёжный корпус из оцинкованной стали для сборки и защиты точек соединения кабелей в условиях повышенной влажности, пыли и перепадов температур. Бренд ЗЭТАРУС обеспечивает соответствие требованиям ГОСТ, а артикул zeta30326 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Коробка распределительная монтажная КМ 65-20 УХЛ1,5 IP65 с металлическими заглушками используется для соединения, ответвления и защиты электрических цепей сечением до 4 мм2. Подходит для силовых и контрольных цепей с алюминиевыми или медными жилами. Применяется в промышленных объектах: на станках, конвейерах, щитовых помещениях, в системах КИПиА. Особенно эффективна там, где требуется высокая степень защиты от внешних воздействий - на открытых площадках, в цехах с пылью, влажностью или агрессивной средой.

Технические характеристики

• Материал корпуса: сталь оцинкованная, толщиной 2 мм - прочная, устойчивая к механическим повреждениям и коррозии
• Степень защиты: IP65 - полная герметичность от пыли и защита от струй воды под давлением
• Количество входов: 7 - возможность подключения нескольких кабелей через вводы или заглушки
• Количество клемм: 20 - рассчитана на одновременное подключение до 20 проводников
• Максимальное сечение провода: 4 мм2 - совместима с кабелями 1,5–4 мм2, указанными в описании производителя
• Номинальное напряжение изоляции: 660 В - безопасна для работы в сетях до 660 В переменного тока
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях, соответствует исполнению УХЛ1,5
• Крышка: есть, фиксируется винтами - обеспечивает плотное прилегание и многократную герметизацию
• Состав материала: без галогенов - при возгорании не выделяет токсичных газов
• Цвет: красный - визуально отличаемый, удобен для маркировки
• Форма: прямоугольная - легко помещается в шкафы и на стену

Совместимость и монтаж

Коробка распределительная монтажная КМ 65-20 УХЛ1,5 IP65 с металлическими заглушками монтируется открытым способом - крепится на стену, панель или раму с помощью отверстий под крепёж. Для герметизации используются металлические заглушки, которые уже установлены в модели. Вводы кабелей должны быть выбраны отдельно: если нужны вводы, то подходят латунные (для сохранения IP65), но они не входят в базовую комплектацию. Монтаж требует предварительного просверливания отверстий под кабели, если вводы не предусмотрены. Все винты крышки не выпадают - можно многократно открывать и закрывать без потери герметичности. Посадочные места под кабельные вводы имеют стандартизированный диаметр - проверьте совместимость с вашими вводами перед заказом.

Безопасность и стандарты

Коробка распределительная монтажная КМ 65-20 УХЛ1,5 IP65 с металлическими заглушками соответствует ГОСТ 14254-2015 по классу защиты IP65 при использовании латунных вводов или металлических заглушек. Без галогенов - снижает риск образования ядовитых веществ при нагреве. Напряжение изоляции 660 В гарантирует безопасность при работе в промышленных сетях. Температурный режим (-40…+60 C) подтверждает соответствие исполнению УХЛ1,5 - для холодных регионов и неотапливаемых помещений.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали толщиной 2 мм
• Герметичность IP65 сохраняется даже после десятков циклов открытия/закрытия крышки
• Невыпадающие винты крышки - исключают потерю крепёжа при обслуживании
• 20 клемм обеспечивают достаточное количество точек соединения для сложных схем
• Отсутствие галогенов - экологически безопаснее при аварийном нагреве
• Красный цвет - упрощает визуальное различение в комплексе других коробок

Ограничения применения

• Не предназначен для внутренней установки в замкнутые шкафы без вентиляции - возможен перегрев при длительной нагрузке
• Максимальное сечение провода - 4 мм2; нельзя использовать с кабелями большего диаметра
• Пластиковые или ПВХ вводы снижают степень защиты до IP54/IP43 - если нужен IP65, используйте только латунные вводы или металлические заглушки
• Не рекомендовано применение в зонах постоянного погружения в воду - IP65 защищает от струй, но не от длительного контакта с жидкостью
• Корпус не имеет встроенной термической защиты - необходимо соблюдать допустимую нагрузку по току

Примеры использования

• Разветвление сигнальных кабелей на автоматизированной линии производства
• Подключение датчиков и исполнительных механизмов в системах КИПиА на открытом воздухе
• Объединение силовых кабелей в цехах с высокой запылённостью - например, на заводе по переработке древесины
• Временные электроснабжения на стройплощадках - устойчива к погодным условиям
• Сборка распределительных пунктов в холодильных камерах - работает при –40 C

Практические советы

• Перед монтажом убедитесь, что все кабели имеют сечение ≤4 мм2 - превышение вызывает перегрев и выход из строя клемм
• Для сохранения IP65 используйте только металлические заглушки или латунные вводы - другие типы снижают защиту
• При затяжке винтов крышки применяйте крутящий момент не более 0,8 Нм - переусиливать нельзя, чтобы не повредить уплотнители
• Проверяйте целостность уплотнителей при каждом обслуживании - при наличии трещин замените их
• При групповой установке нескольких коробок распределительных монтажных КМ 65-20 УХЛ1,5 IP65 с металлическими заглушками оставляйте минимум 5 см между ними для доступа и теплоотвода
• Артикул zeta30326 - всегда сверяйтесь с ним при заказе запчастей или аналогов, так как у других моделей КМ65 могут отличаться число клемм или вводы
