Коробка распределительная монтажная КМ 65-40 УХЛ1,5 латунный ввод IP65 | zeta30360 ГОФРОМАТИК ЗЭТА

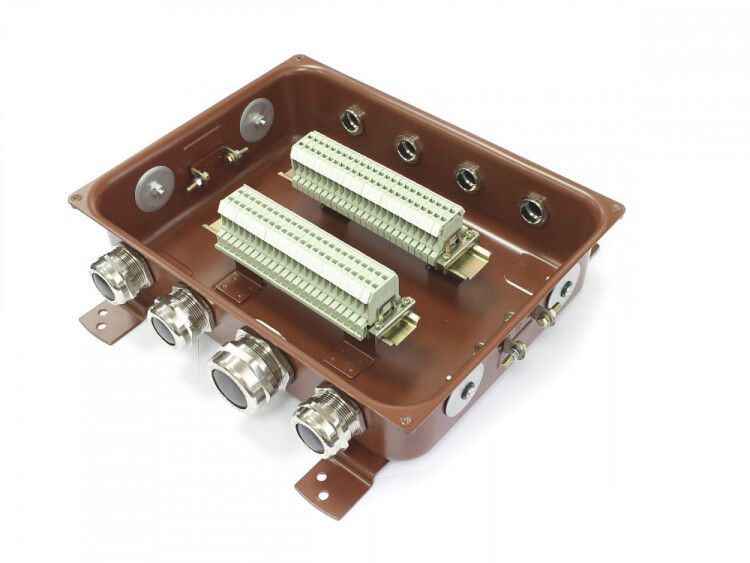

Коробка монтажная КМ 65-40 УХЛ1,5 латунный ввод IP65 от ЗЭТАРУС - это надёжная распределительная коробка для соединения и разветвления силовых и контрольных цепей с кабелями до 4 мм2. Благодаря латунным вводам и защищённому корпусу, она подходит для работы в сложных условиях на открытых площадках, в промышленном оборудовании и на объектах с высокой влажностью.

Назначение и область применения

Коробка монтажная КМ 65-40 УХЛ1,5 латунный ввод IP65 используется для безопасного соединения и распределения электрических сигналов между кабелями с медными или алюминиевыми жилами сечением 1,5–4 мм2. Применяется в системах КИПиА, автоматизации, управления станками, конвейерами, освещением и других силовых цепях. Подходит для установки в помещениях и на улице благодаря защите IP65 и широкому температурному диапазону.

Технические характеристики

• Степень защиты: IP65 - полная герметичность от пыли и защита от струй воды под давлением
• Материал корпуса: оцинкованная сталь - устойчивость к коррозии, прочность
• Цвет: красный - визуальное отличие, удобство идентификации
• Форма: прямоугольная - компактная установка в ограниченном пространстве
• Количество вводов: 12 - возможность подключения нескольких кабелей
• Количество клемм: 40 - позволяет выполнять разветвление и ответвления без внешних распределителей
• Максимальное сечение провода: 4 мм2 - совместима с большинством контрольных и силовых кабелей
• Номинальное напряжение изоляции: 660 В - безопасна для сетей до 660 В переменного тока
• Температура эксплуатации: от –40 C до +60 C - работает в суровом климате, включая холодные регионы
• Толщина стенки: 2 мм - достаточная механическая прочность для открытой установки
• Состав: без галогенов - снижает выделение токсичных веществ при перегреве
• Тип крепления крышки: винтовое - надёжное фиксирование, исключающее самопроизвольное открывание
• Тип ввода: латунный кабельный - обеспечивает IP65, долговечен, не деформируется

Совместимость и монтаж

Коробка монтажная КМ 65-40 УХЛ1,5 латунный ввод IP65 монтируется открытым способом на поверхность - стена, щит, оборудование. Для установки требуется сверление отверстий под крепёж. Латунные вводы уже запрессованы - не требуют дополнительной сборки. Клеммы внутри предварительно установлены, что ускоряет монтаж. Диаметр вводов рассчитан под кабели сечением до 4 мм2; при использовании более толстых проводов возможна потеря герметичности. Крышка крепится четырьмя винтами - перед закрыванием проверьте плотность прилегания уплотнителя.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015 (IEC 60529) по классу защиты IP65. Номинальное напряжение изоляции 660 В соответствует требованиям для промышленного оборудования. Материалы корпуса и клемм не содержат галогенов - снижают риск образования ядовитых газов при возгорании. Все элементы сертифицированы для эксплуатации в условиях УХЛ1,5 - умеренный и холодный климат с повышенной влажностью.

Преимущества

• Латунные вводы обеспечивают постоянную степень защиты IP65 даже после многократного демонтажа крышки
• 40 клемм в одной коробке заменяют несколько распределительных блоков - экономия места и времени
• Оцинкованная сталь устойчива к ржавчине, особенно важна во влажных средах
• Винтовое крепление крышки не допускает её случайного открытия
• Широкий температурный диапазон (-40…+60 C) делает коробку пригодной для использования в Сибири, на Севере и в горячих цехах

Ограничения применения

• Не применяется для кабелей сечением более 4 мм2 - это нарушит герметичность вводов
• Не предназначен для внутренней установки в металлические шкафы - для этого нужны другие типы коробок
• Пластиковые и ПВХ вводы (не входящие в эту модель) дают меньшую защиту (IP54/IP43); если нужна максимальная герметизация - используйте только латунные
• Не рекомендовано применение в зонах с постоянным воздействием прямого потока воды - IP65 защищает от брызг, но не от длительного погружения

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой влажностью
• Подключение питания к конвейерной ленте на открытом участке завода
• Объединение кабелей управления в наружном электрошкафе в условиях зимнего климата
• Соединение силового кабеля с осветительными приборами на территории склада

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤4 мм2 - иначе вводы не будут герметично прижиматься
• При затяжке винтов крышки не переусердствуйте - это может повредить уплотнитель
• Если планируете частый доступ к клеммам - выбирайте именно эту модель с латунными вводами: они сохранят IP65 даже после 50+ циклов открытия/закрытия
• Для установки на вертикальную поверхность используйте два нижних крепления - так коробка будет устойчивее
• При работе в местах с высокой запылённостью - периодически проверяйте состояние уплотнений и чистоту контактов
