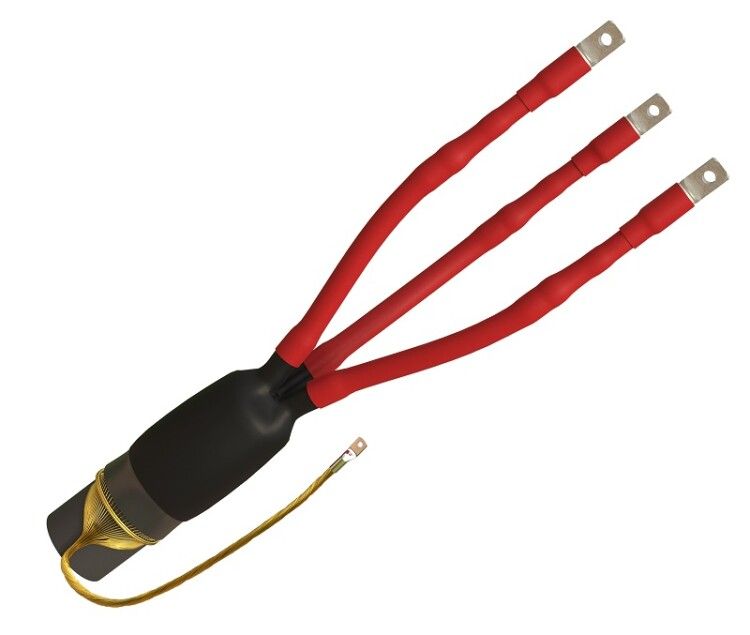

Муфта кабельная концевая ПКВТпб-10 10 кВ 150-240 мм² ЗЭТАРУС (Завод электротехнической арматуры) zeta21593

Муфта кабельная концевая 3 ПКВТпб-10 (150-240) с наконечниками от ЗЭТАРУС - это готовое решение для надежного оконцевания трехжильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Подходит для установки вне помещений, обеспечивает герметичность, электрическую безопасность и удобство монтажа благодаря встроенным наконечникам.

Назначение и область применения

Муфта кабельная концевая 3 ПКВТпб-10 (150-240) с наконечниками используется для завершения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Предназначена для работы в условиях повышенной влажности и открытого воздуха - идеальна для воздушных ответвлений, столбовых переходов, распределительных пунктов и других внешних объектов энергообъектов.

Технические характеристики

• Количество проводников: 3
• Напряжение: 10 кВ (рабочее - до 10 кВ, классификация по ГОСТ 31841)
• Номинальное сечение жил: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Наличие наконечников: да, болтовые типа 2 НБ с алюминиевыми болтами
• Герметизация: за счет термоплавкого клея внутри элементов
• Стресс-контроль: реализован через специальные трубки для равномерного распределения электрического поля
• Антитрекинговая защита: наличие изолирующих трубок против поверхностного пробоя

Совместимость и монтаж

Муфта совместима исключительно с трехжильными кабелями с изоляцией из сшитого полиэтилена (СПЭ) и сечением 150–240 мм2. Устанавливается на алюминиевые и медные жилы - наконечники рассчитаны на оба материала. Для сборки требуется тепловая пушка для равномерного нагрева и усадки компонентов. Каждый элемент имеет цветовую маркировку, соответствующую фазам A/B/C. Перед монтажом необходимо удалить броню и экран, подготовить жилы согласно руководству производителя. Обязательно проверьте соответствие диаметра кабеля внутреннему проходу муфты - не допускается использование с кабелями меньшего или большего сечения.

Безопасность и стандарты

Муфта кабельная концевая 3 ПКВТпб-10 (150-240) с наконечниками соответствует требованиям ГОСТ 31841 и рекомендациям по устройству кабельных сетей 10 кВ. Конструкция предотвращает образование зон высокой электрической напряженности на срезе экранирующего слоя, что минимизирует риск пробоя. Антитрекинговые трубки обеспечивают устойчивость к появлению токов утечки даже при запыленности и сырости. Все материалы сертифицированы для длительной эксплуатации в агрессивных средах.

Преимущества

• Встроенная система контроля электрического поля снижает вероятность аварии на срезе жилы
• Термоплавкий клей гарантирует полную гидроизоляцию без дополнительных герметиков
• Болтовые наконечники уже установлены - экономят время на сборке
• Удобная усадка: все элементы работают одновременно при одном прогреве
• Защита от поверхностного пробоя - особенно важна в условиях загрязнённой атмосферы

Ограничения применения

• Не применяется для кабелей с бумажной или ПВХ изоляцией - только сшитый полиэтилен
• Не предназначен для внутренней установки в помещениях с постоянным контактом с водой (например, коллекторы, канализационные камеры)
• Не работает при температуре ниже –40 C во время монтажа - материал становится хрупким
• Не допускается перегрев при усадке - повышает риск деформации и потери механической прочности
• Не использовать с кабелями сечением менее 150 мм2 или более 240 мм2 - нарушится плотность усадки и герметичность

Примеры использования

• Оконцовка кабеля ВВБШв 3×185 перед подключением к трансформатору на опоре ЛЭП
• Завершение кабеля АВБбШв 3×240 на входе в распределительный пункт на улице
• Монтаж на конце кабеля, идущего от подземной камеры к цеховой сети 10 кВ
• Замена старой холодной муфты на современную термоусаживаемую в рамках модернизации сети

Практические советы

• Перед монтажом обязательно протестируйте целостность кабеля - любые повреждения изоляции требуют ремонта до установки муфты
• Используйте только профессиональную тепловую пушку с регулировкой температуры - бытовые модели недостаточно мощны
• Проверяйте правильность расположения наконечников: они должны полностью закрывать жилы, без зазора между металлом и изоляцией
• После усадки осмотрите швы - там не должно быть пузырей, трещин или мест, где клей не просочился
• При работе в сыром климате после монтажа можно дополнительно покрыть место соединения силиконовым спреем - хотя он и не обязателен
• Храните муфту в оригинальной упаковке, вдали от прямых солнечных лучей и влаги - срок годности составляет 3 года
