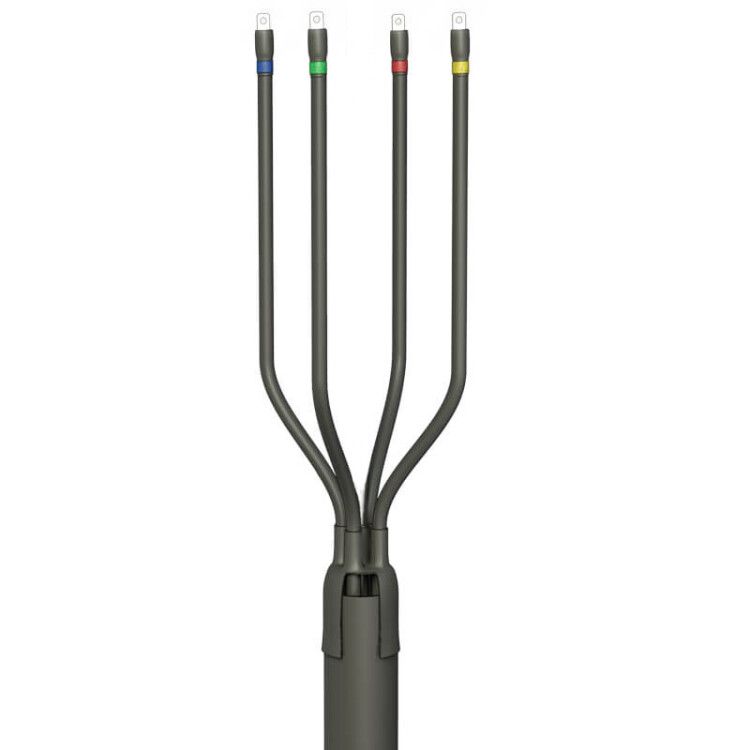

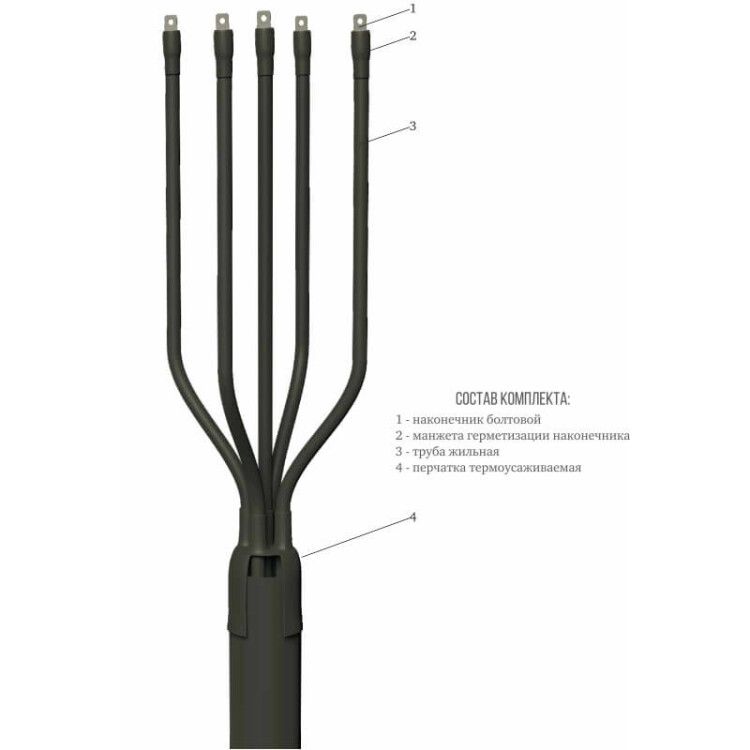

Муфта кабельная концевая универс. 1кВ 4 ПКВ(Н)Тп-1 (16-25) с наконечниками (пластик без брони) ГОФРОМАТИК zeta20623 ЗЭТА

Муфта кабельная концевая универсальная 1кВ 4 ПКВ(Н)Тп-1 (16-25) с наконечниками (пластик без брони) от ЗЭТАРУС - это готовое решение для герметичного оконцевания четырёхжильных кабелей с пластиковой изоляцией без брони. Подходит для внутренних и наружных работ, обеспечивает надёжную изоляцию и механическую фиксацию с уже установленными наконечниками.

Назначение и область применения

Муфта ПКВ(Н)Тп-1 используется для завершения кабельных линий - то есть для создания безопасного и защищённого конца кабеля, который будет подключаться к оборудованию, щитам или другим устройствам. Применяется там, где нужна изоляция и защита от внешней среды: в распределительных устройствах, на опорах ЛЭП, в кабельных каналах, у трансформаторов, насосов, вентиляторов и других бытовых/промышленных нагрузках. Подходит как для indoor, так и для outdoor установок.

Технические характеристики

• Напряжение: до 1 кВ - рассчитана на работу в сетях низкого напряжения (до 1000 В переменного тока).
• Количество проводников: 4 - предназначена исключительно для четырёхжильных кабелей (L1, L2, L3, N или L1, L2, L3, PE).
• Сечение кабеля: 16–25 мм2 - совместима с кабелями, имеющими суммарное поперечное сечение жил в этом диапазоне.
• Тип исполнения: термоусаживаемая - материал сужается при нагреве, плотно облегает кабель, образуя монолитную изоляцию.
• Материал: термополимер - высокопрочная, эластичная и устойчивая к УФ-излучению композиция, не выделяющая токсичных веществ при нагреве.
• Наконечники: встроенные - предварительно смонтированные медные наконечники позволяют сразу подключить кабель к зажимам без дополнительной опрессовки.
• Броня: отсутствует - не предназначена для кабелей с металлической броней или стальной оболочкой.

Совместимость и монтаж

Муфта совместима только с четырёхжильными кабелями с пластиковой (ПВХ, XLPE) изоляцией и без брони. Кабели типа ПКВ(Н)Тп, АПвП, ВВГнг, NYM подходят идеально. Для монтажа требуется газовая горелка или тепловая пушка. Перед установкой необходимо:

• Зачистить кабель до требуемых длин (по инструкции производителя).
• Удалить все острые кромки и шероховатости на жилах.
• Равномерно прогреть муфту снизу вверх, чтобы избежать образования воздушных пузырей.
• Не допускать перегрева - температура должна быть в пределах 120–180 C.

Встроенные наконечники уже опрессованы, поэтому дополнительный инструмент для обжима не нужен. Но проверьте качество соединения перед использованием.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.5.52 и МЭК 60502-1 для изоляционных соединений в сетях до 1 кВ. Обеспечивает электроизоляцию, защиту от влаги и механических повреждений. Нагревание происходит без открытого пламени - безопасно при соблюдении правил работы с термоинструментом.

Преимущества

• Готовые наконечники экономят время на сборке - не нужно закупать и обжимать отдельные детали.
• Термоусаживающийся корпус создаёт герметичную, долговечную изоляцию без клея или герметиков.
• Стойкость к влаге, пыли и перепадам температур делает её пригодной для улицы.
• Лёгкий вес и компактность - удобна для монтажа в ограниченном пространстве.
• Цельная конструкция снижает риск возникновения точек отказа.

Ограничения применения

• Не применяется для кабелей с броней, стальной оболочкой или металлической оплеткой - не обеспечит герметичность и прочность.
• Не подходит для трёхжильных или пятижильных кабелей - форма и размеры рассчитаны строго на четыре жилы.
• Не рекомендована для постоянного погружения в воду - хотя IP67, она не является подводным соединением.
• Не работает при температурах ниже –40 C - хрупкость материала возрастает.
• Требует наличия термоинструмента - нельзя установить без горелки или тепловой пушки.

Примеры использования

• Оконцовка кабеля ВВГнг 4×25 перед подключением к автоматическому выключателю в наружном щите.
• Завершение кабеля ПКВ(Н)Тп на входе в частный дом от столба ЛЭП.
• Создание концевого соединения для кабеля NYM 4×16 в цеху на станке с частотным преобразователем.
• Монтаж в кабельной камере на объекте ЖКХ, где важна быстрая замена и надёжность.

Практические советы

• Перед покупкой обязательно сверьте сечение кабеля - если жилы меньше 16 мм2 или больше 25 мм2, муфта не подойдёт даже при наличии 4 жил.
• Проверьте целостность наконечников: они должны быть без трещин, деформаций и следов коррозии.
• При работе на улице используйте защиту от ветра - он может сбивать равномерный нагрев.
• Не используйте муфту повторно - после усадки материал не восстанавливает форму.
• Храните в сухом месте при температуре +5…+30 C - избегайте прямого солнечного света и перепадов температур.
