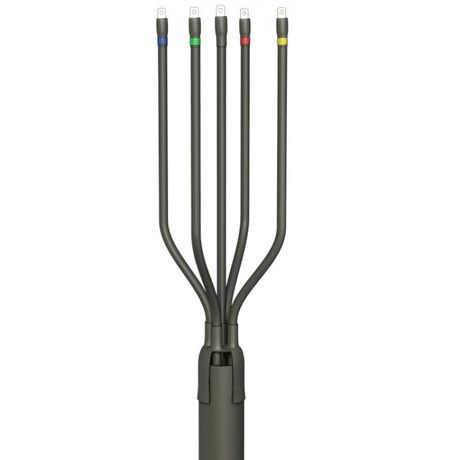

Муфта кабельная концевая универс. 1кВ 5 ПКВ(Н)Тп-1 (16-25) нг-Ls с наконечниками (пластик/ЭПР без брони) ГОФРОМАТИК zeta23343 ЗЭТА

Муфта кабельная концевая универсальная 1кВ 5 ПКВ(Н)Тп-1 (16-25) нг-Ls с наконечниками (пластик/ЭПР без брони) от ЗЭТАРУС предназначена для надёжного оконцевания пятижильных кабелей с изоляцией из полиолефина или ЭПР, обеспечивает герметичную и безопасную изоляцию в условиях повышенной влажности, перепадов температур и открытой среды. Артикул zeta23343 подходит как для внутрипомещенческого, так и для наружного монтажа.

Назначение и область применения

Муфта кабельная концевая универсальная 1кВ 5 ПКВ(Н)Тп-1 (16-25) нг-Ls с наконечниками используется для завершения пятижильных силовых кабелей без брони, работающих на напряжение до 1 кВ. Применяется там, где требуется защищённое оконцевание - например, на входе в распределительные щиты, у оборудования, на опорах ЛЭП, в трансформаторных подстанциях. Подходит как для внутренних помещений, так и для наружной установки, включая открытые площадки, коллекторы, кабельные каналы.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 5
• Количество проводников: 5
• Тип исполнения: нг-LS - не распространяет горение, с низким выделением дыма
• Материал изоляции: полиолефин
• Диапазон рабочих температур: от –60 C до +50 C
• Наличие наконечников: да - уже установлены, не требуют дополнительной обжимки
• Защитный покров: есть - усиливает механическую прочность и защиту от внешнего воздействия
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта совместима с кабелями типа ПКВ(Н)Тп, имеющими пластиковую или этиленпропиленовую (ЭПР) изоляцию и без металлической брони. Диаметр кабеля должен соответствовать указанному сечению 16–25 мм2 - не используйте кабели меньшего или большего сечения, чтобы избежать проскальзывания или повреждения изоляции.

Монтаж выполняется методом термоусадки: равномерно прогревается феном до плотного облегания поверхности кабеля. Наконечники предварительно смонтированы - достаточно обжать их на концах жил перед установкой муфты. Убедитесь, что кабель подготовлен: удалены все острые кромки, изоляция обрезана точно по длине, жилы не перегнуты.

Безопасность и стандарты

Изделие выполнено в исполнении нг-LS: не поддерживает горение и при нагреве выделяет минимальное количество дыма - это снижает риск задымления в случае возгорания. Соответствует требованиям безопасности для зон с высокой плотностью людей и ограниченной вентиляцией - офисы, метро, тоннели, производственные цеха. Материалы сертифицированы на соответствие нормам ГОСТ Р 50571 и IEC 60885.

Преимущества

• Уже установленные наконечники экономят время монтажа - не нужен отдельный обжим
• Высокая устойчивость к экстремальным температурам - работает даже в холодных регионах
• Защитный покров увеличивает долговечность и защищает от механических повреждений
• Полиолефиновая изоляция устойчива к влаге, химическим веществам и старению
• Подходит для наружной установки - не трескается при заморозках и не деформируется под солнцем

Ограничения применения

• Не применяется для кабелей с броней - не рассчитана на нагрузку от металлической оболочки
• Не рекомендовано использование с кабелями сечением менее 16 мм2 или более 25 мм2 - возможна потеря герметичности
• Не предназначен для постоянного погружения в воду - хотя IP-защита достаточна для влажной среды, полное погружение не предусмотрено
• Не следует использовать в местах с частыми ударными нагрузками без дополнительной защиты (например, вблизи движущихся механизмов)

Примеры использования

• Оконцевание кабеля ПКВ(Н)Тп на входе в шкаф управления насосной станции
• Монтаж на столбе для подключения питания к освещению улицы
• Завершение кабеля в кабельном колодце с высокой влажностью
• Подключение кабеля к автоматическому выключателю в производственном цеху
• Установка в подземных переходах, где важна низкая дымообразование при аварии

Практические советы

• Перед монтажом проверьте, что кабель имеет именно пластиковую или ЭПР изоляцию - другие типы (например, резиновые) могут не подходить
• При использовании термофена соблюдайте равномерный прогрев - начинайте с центра муфты, двигаясь к краям
• Убедитесь, что наконечники плотно обжаты на жилах - слабый контакт вызывает перегрев
• При наружной установке дополнительно закрепите муфту кабельным хомутом, особенно при ветровых нагрузках
• Храните изделие в сухом месте при температуре от –20 C до +30 C - не допускайте длительного воздействия прямого солнечного света
