Муфта кабельная концевая универс. 1кВ 5 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик броней) ГОФРОМАТИК zeta21027 ЗЭТА

Муфта кабельная концевая универсальная 1кВ 5 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) от ЗЭТАРУС - это готовое решение для герметичного оконцевания пятижильных силовых кабелей с пластиковой изоляцией и бронёй на напряжение до 1 кВ. Подходит как для внутрипомещенческой, так и для наружной установки. Артикул zeta21027 обеспечивает совместимость с кабелями сечением 25–50 мм2 и оснащён готовыми наконечниками для быстрого монтажа.

Назначение и область применения

Муфта применяется для завершения кабельных линий там, где требуется надёжное изолирование и механическая защита конца кабеля. Особенно актуальна при подключении оборудования: трансформаторов, распределительных щитов, двигателей, насосов, конвейеров. Универсальное исполнение позволяет использовать её как indoors, так и outdoors - даже в условиях повышенной влажности, пыли или температурных колебаний.

Технические характеристики

• Напряжение: до 1 кВ
• Количество жил: 5
• Сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Наличие наконечников: да (алюминиевые/медные, болтовые)
• Защита от внешних воздействий: IP67 после усадки
• Герметизация: за счёт термоплавкого клея внутри перчатки

Совместимость и монтаж

Муфта рассчитана исключительно на пятижильные кабели типа ПКВ(Н)Тпб с металлической бронёй и полиэтиленовой изоляцией. Диаметр кабеля должен соответствовать указанному сечению - 25–50 мм2. Превышение допустимого сечения недопустимо - это нарушает плотность усадки и снижает уровень защиты.

Монтаж выполняется в три этапа:

1. Подготовить конец кабеля: удалить броню, экранизацию, изоляцию согласно чертежу производителя.
2. Надеть муфту на кабель до начала работы; равномерно нагревать феном до полной усадки всех элементов - перчатки, трубок, манжет.
3. Затянуть болты наконечников до срыва головок - гарантирует контроль усилия затяжки без повреждения жилы.

Не требует пайки. Контакт заземления реализован через контактную пластину и пружинку ППД - достаточно закрепить броню на пластине и затянуть болтом.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р МЭК 60840 и ГОСТ 31945 для высоковольтных соединений. После правильной усадки достигается степень защиты IP67 - полностью герметично против пыли и временного погружения в воду. Нагрузочная способность сохраняется при рабочих температурах от –40C до +90C.

Преимущества

• Готовые наконечники экономят время на подготовке контактов - не нужны отдельные опрессовщики или паяльники.
• Термоплавкий клей внутри перчатки автоматически заполняет все микрозазоры - исключает попадание влаги.
• Болтовые наконечники работают как с алюминием, так и с медью - универсальность для разных типов кабелей.
• Срывные головки винтов предотвращают переутяжку - безопаснее, чем обычные гайки.
• Стандартная сборка без сложных инструментов - доступна даже малоопытным специалистам.

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией - материал несовместим.
• Не рекомендуются для постоянного погружения в воду - IP67 не заменяет герметичные камеры.
• Не работает с кабелями меньшим сечением (<25 мм2): слишком большой внутренний объем вызывает проседание материала.
• Требуется источник тепла (газовый или электрофен); невозможен монтаж без него.
• Не предназначен для многократного демонтажа - одноразовое использование.

Примеры использования

• Оконцовка кабеля ПКВ(Н)Тпб-1 3×25+2×16 перед подключением к частотному преобразователю на открытой площадке.
• Завершение питания двигателя насосной станции в цеху с высокой влажностью.
• Подключение кабеля от столба ЛЭП к распределительному шкафу на территории предприятия.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 25–50 мм2. Перегибы или деформация жил нарушают целостность изоляции.
• Используйте термофен с регулировкой температуры - перегрев приводит к прожиганию полимера.
• При работе на улице - начинайте усадку с середины муфты, двигаясь к концам, чтобы выдавливались лишние воздушные пузыри.

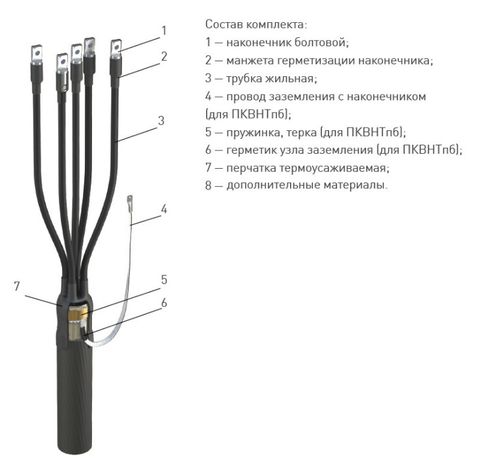

• Проверьте наличие всех деталей: перчатка, трубки, манжеты, контактная пластина, пружинка ППД, болты - всё должно быть в комплекте.
• Артикул zeta21027 - единственный вариант этой модели с болтовыми наконечниками. Альтернатива без них имеет другой артикул.
