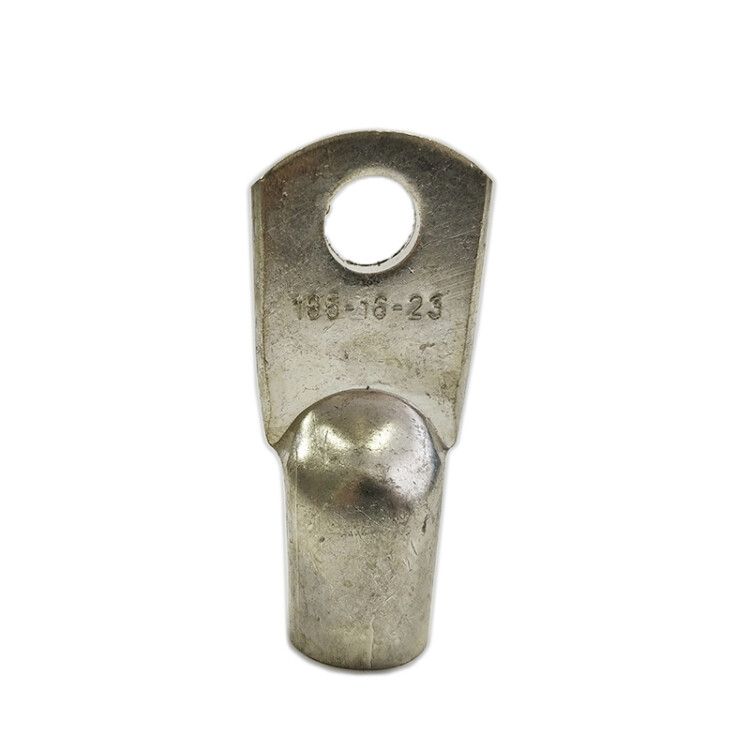

Наконечник медный лужёный ТМЛ 185-16-23 ГОСТ 7386-80 ЗЭТАРУС - zeta10609

Наконечник медный луженый ТМЛ 185-16-23 ГОСТ 7386-80 - это надёжный элемент для оконцевания многожильных медных проводников сечением 185 мм2, обеспечивающий прочное и долговечное соединение при помощи опрессовки. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, что гарантирует соответствие промышленным стандартам.

Назначение и область применения

Наконечник медный луженый ТМЛ 185-16-23 ГОСТ 7386-80 предназначен для оконцевания медных многопроволочных жил (класс 2) сечением 185 мм2 перед подключением к болтовым зажимам, шинам или другим контактным устройствам. Применяется в силовых цепях переменного тока до 35 кВ, особенно там, где важна устойчивость контакта к коррозии и механическому воздействию. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, щитах управления, на оборудовании с высокими токовыми нагрузками - например, на вводах, выводах кабелей, шинах сборок.

Технические характеристики

• Сечение жилы: 185 мм2 - соответствует проводникам класса 2 (многопроволочные);
• Диаметр отверстия: 16 мм - позволяет использовать с болтами M16;
• Поперечное сечение наконечника: 23 мм2 - указывает на толщину стенки трубчатой части, влияющую на механическую прочность;
• Материал: медь марки М2 - высокая электропроводность и пластичность;
• Покрытие: лужёное (олово-висмут) - защищает от окисления, снижает переходное сопротивление, повышает срок службы;
• Способ монтажа: опрессовка - требует специального пресса;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Конструкция втулки: короткая - компактный профиль, удобен для плотной укладки в ограниченном пространстве;
• Тонкий фланец: да - уменьшает массу и позволяет легко совмещать с плоскими поверхностями;
• Климатическое исполнение: Т2 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности;
• Стандарт: ГОСТ 7386-80 - регламентирует форму, размеры, материалы и методы контроля качества.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 185-16-23 ГОСТ 7386-80 совместим с кабелями и проводами, имеющими медную жилу класса 2, сечением около 185 мм2. Для монтажа требуется опрессовка - нельзя использовать сварку или пайку. Убедитесь, что используемые клещи или пресс имеют матрицу, подходящую именно для этого типа наконечника (диаметр 16 мм, форма кольца). После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и перекосов. Обязательно соблюдайте рекомендованное усилие прессования - указанное в руководстве оборудования.

Безопасность и стандарты

Изделие полностью соответствует ГОСТ 7386-80, который устанавливает требования к форме, размерам, материалам и методам испытаний наконечников. Лужёное покрытие предотвращает образование оксидов меди, которые увеличивают нагрев в месте контакта. Это снижает риск перегрева, возгорания и потери контакта даже при длительной работе под большой нагрузкой. Климатическое исполнение T2 допускает применение в помещениях с нормальной влажностью и умеренным температурным режимом - не предназначено для открытых участков или агрессивных сред без защиты.

Преимущества

• Высокая электропроводность благодаря чистой меди М2;
• Лужёное покрытие продлевает жизнь контакта в условиях влаги и колебаний температуры;
• Короткая втулка экономит место внутри шкафа или распределительной камеры;
• Тонкий фланец улучшает прилегание к шине, исключает люфт при затяжке;
• Однопроходная опрессовка обеспечивает надёжное механическое соединение без необходимости пайки;
• Соответствие ГОСТ делает изделие сертифицированным и приемлемым для госзакупок и энергообъектов.

Ограничения применения

• Не для алюминиевых или комбинированных жил - только для медных;
• Не подходит для частых вибраций или ударных нагрузок без дополнительной фиксации;
• Климатическое исполнение T2 запрещает использование вне помещений или в сырых местах без корпуса/защиты;
• Требуется точный подбор инструмента для опрессовки - некорректный пресс вызовет плохой контакт или разрушение наконечника;
• Не используется в цепях постоянного тока выше 1,5 кА без согласования с проектом - возможен эффект элетрокоррозии.

Примеры использования

• Подключение входного кабеля 185 мм2 к главной шине в распределительном щите 10(6)/0,4 кВ;
• Оконцовка фазных жил кабеля в трансформаторной подстанции;
• Присоединение кабеля к выходному зажиму частотного преобразователя;
• Соединение медного провода с медной шиной в системе бесперебойного питания (UPS);
• Монтаж в промышленных станках с мощными двигателями (более 100 кВт).

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя часть не войдет в контактную зону;
• Обязательно протестируйте опрессовку на одном образце перед масштабной работой - проверьте усилие и качество деформации;
• Выбирайте пресс с матрицей, помеченной как “TML 185–16” - универсальные насадки часто недостаточно точны;
• Проверяйте посадочный диаметр 16 мм - он должен идеально совпадать с диаметром болта или зажима;
• После монтажа смажьте контактную поверхность антикоррозийной пастой (например, АКП-1) - это дополнительно повысит надёжность;
• Не используйте наконечник с видимыми трещинами, вмятинами или следами окисления - замените его.
