Проводник заземляющий П-200 S=16 мм (с двумя након.) | zeta11284 ЗЭТАРУС (Завод электротехнической арматуры)

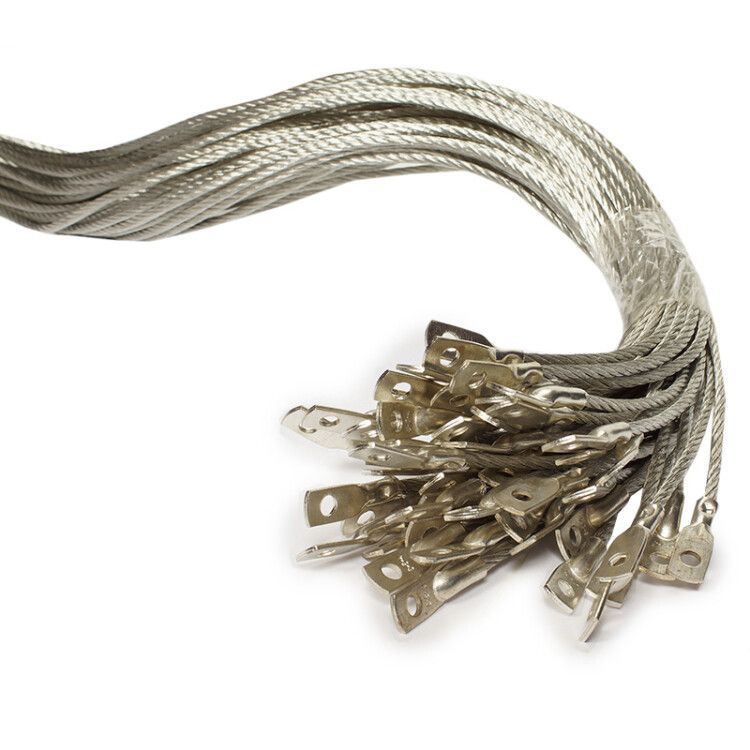

Проводник заземляющий П-200 сечением 16 мм с двумя наконечниками - это готовое решение для надёжного соединения заземляющих контуров с металлическими корпусами оборудования. Произведённый компанией ЗЭТА Новосибирск, артикул zeta11284, предназначен для постоянной работы в условиях промышленных объектов с высокой влажностью и перепадами температур.

Назначение и область применения

Проводник заземляющий П-200 сечением 16 мм с двумя наконечниками используется для создания непрерывного электрического контакта между заземляющим устройством и металлическими частями электрооборудования: шкафами, станками, панелями, трубопроводами, рамами. Применяется в системах TN-S и TT, где требуется обеспечить безопасную утечку тока при аварийном повреждении изоляции. Особенно актуален на производствах с повышенными требованиями к защите персонала - в цехах, на АЭС, в пищевой и химической промышленности.

Технические характеристики

• Материал проводника: медь луженая - устойчива к окислению, сохраняет хорошую проводимость даже во влажной среде;
• Номинальное сечение: 16 мм2 - соответствует требованиям ПУЭ для заземляющих проводников в сетях до 1 кВ;
• Длина: 200 метров - позволяет прокладывать трассы без стыков на значительных расстояниях;
• Тип наконечников: два круглых, рассчитанных на сечение 16 мм2 - обеспечивают плотный контакт с болтовыми соединениями;
• Наружный диаметр жилы: 16 мм - совпадает с размером зажимаемых элементов, что исключает необходимость адаптеров;
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и в условиях повышенной влажности;
• Класс напряжения: до 1 кВ - не предназначена для высоковольтных установок;
• Максимальный ток КЗ: 0 кА - не является токоограничивающим элементом; требует защиты автоматическими выключателями.

Совместимость и монтаж

Проводник заземляющий П-200 сечением 16 мм с двумя наконечниками совместим с любыми зажимами, рассчитанными на круглые провода диаметром до 16 мм. Для монтажа:

• Подготовьте место крепления: зачистите поверхность до металлического блеска;
• Используйте болты M8–M12 с гроверами и шайбами - рекомендованная площадь контакта;
• Затяните наконечники моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - деформирует медный наконечник;
• Не допускайте перегиба провода радиусом менее 150 мм - это снижает механическую прочность;
• При прокладке через металлоконструкции используйте термоусадочные трубки на концах - предотвращает попадание влаги внутрь наконечника.

Безопасность и стандарты

Проводник заземляющий П-200 сечением 16 мм с двумя наконечниками соответствует ГОСТ 30331.1 и ПУЭ-7. Медный лужёный провод обеспечивает долговременную устойчивость к коррозии, а двойные наконечники позволяют выполнять параллельное заземление двух точек без дополнительных перемычек. Соответствие классу UHL3 гарантирует работу в закрытых помещениях с агрессивной средой - например, в цехах с химикатами или паром.

Преимущества

• Готовый комплект - не требует самостоятельной подготовки наконечников или резки провода;
• Лужёная медь - меньше окисляется, чем обычная, особенно важна в сырых помещениях;
• Стандартное сечение 16 мм2 - оптимально для большинства промышленных заземляющих систем;
• Длина 200 м - экономит время на сборке, минимизирует количество соединений;
• Два наконечника - позволяют подключить один проводник сразу к двум точкам (например, корпусу и щиту).

Ограничения применения

• Не применяется в сетях выше 1 кВ - не имеет изоляции и не рассчитан на высокие напряжения;
• Не предназначен для временных заземлений - не имеет быстроразъёмных соединений;
• Не использовать в местах с постоянным механическим воздействием (вибрация, удары) - возможна усталость меди;
• Не подходит для прокладки в почве без дополнительной защиты - медный провод подвержен коррозии в агрессивных грунтах;
• Максимальный ток КЗ не указан - необходимо выбирать автоматические выключатели с учётом всей цепи, а не только этого проводника.

Примеры использования

• Заземление станков ЧПУ в механосборочном цехе - подключение корпуса к основному заземляющему контуру;
• Обвязка системы вентиляции - соединение воздуховодов с заземляющей шиной в щитовой;
• Подключение баков и резервуаров в химпроизводстве - обеспечение равнопотенциальности всех металлических поверхностей;
• Создание запасного пути утечки тока в распределительных щитах - параллельное заземление входа и выхода.

Практические советы

• Перед монтажом проверьте целостность наконечников - наличие трещин или следов коррозии недопустимо;
• При использовании нескольких таких проводников - прокладывайте их отдельно, не скручивайте вместе - это создаёт индуктивные помехи;
• После монтажа обязательно проведите измерение сопротивления заземления - норма не более 4 Ом для сетей до 1 кВ;
• При необходимости удлинения - используйте только аналогичные медные наконечники с опрессовкой, а не сварку;
• Храните в сухом месте - даже лужёная медь может окислиться при длительном контакте с влагой.
