Выключатель автоматический дифференциального тока АД-063, 4P, 20А, Idn-300mA, тип А | 7000662 Контактор (Legrand)

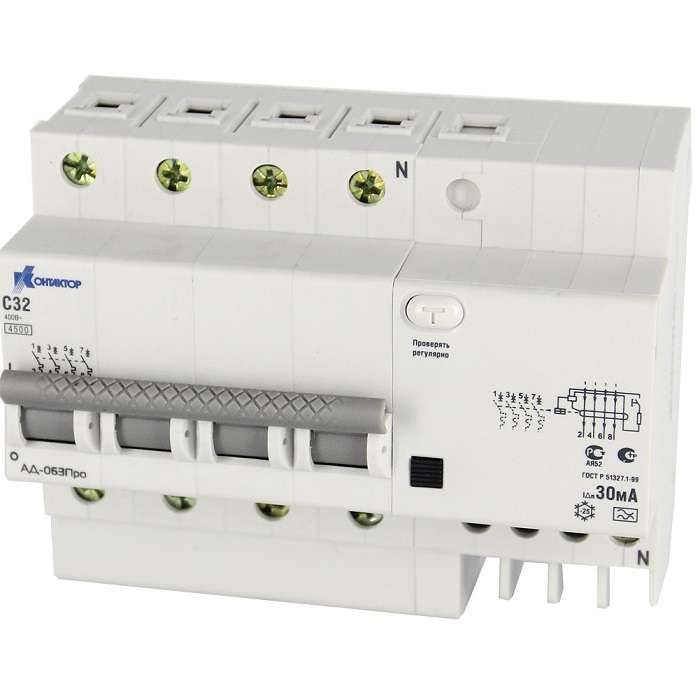

Выключатель дифференциального тока АД-063Про — это четырёхполюсный автоматический выключатель с защитой от утечек тока типа A, предназначенный для обеспечения безопасности электроустановок в условиях переменного тока. Бренд Контактор Ульяновск и артикул 7000662 указывают на серию RCBO, где устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с повышенным риском. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен там, где используются бытовые приборы с электроникой — стиральные машины, компьютеры, инверторные насосы, сварочные аппараты и другое оборудование, генерирующее импульсные утечки тока.

Технические характеристики

• Номинальный ток: 20 А — выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 300 мА — чувствителен к утечкам выше этой величины
• Тип дифференциального тока: A — реагирует на переменный и импульсный постоянный ток утечки (например, от современной электроники)
• Количество полюсов: 4 — защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В — рассчитан на трёхфазные сети 380/220 В
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика теплового и электромагнитного расцепителя: C — срабатывает при перегрузках и пусковых токах (подходит для двигателей, освещения, оборудования с высокими пусковыми токами)
• Ширина: 6,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами
• Род тока: переменный (AC) — не предназначен для постоянного тока
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима влажность до 95%
• Способ монтажа: на DIN-рейку — стандартная установка в распределительных щитах
• Вид привода: ручной — срабатывание осуществляется вручную через рычаг

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа необходимо соблюдать полярность подключения: входные провода — сверху, выходные — снизу. Все четыре полюса должны быть подключены, включая нулевой проводник — игнорирование этого требования снижает надёжность защиты. Монтаж возможен только в сухих помещениях, так как степень защиты IP20 исключает использование вне шкафа. Перед подключением проверьте соответствие сечения проводов: для 20 А рекомендовано медное сечение не менее 2,5 мм².

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу устройств защитного отключения типа A. Применение устройства повышает уровень электробезопасности согласно ПУЭ, особенно в зонах с повышенной опасностью — ванные комнаты, кухни, мастерские, производственные участки с влажной средой. Наличие типа A делает его обязательным для защиты цепей с преобразователями частоты и другими источниками импульсных утечек.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и упрощает диагностику
• Тип A обеспечивает защиту от современных видов утечек, включая импульсные — важнее, чем тип AC
• Максимальная отключающая способность 4,5 кА — надёжно справляется с аварийными режимами
• Конструкция с электромагнитным расцепителем типа C — устойчив к пусковым токам двигателей и трансформаторов
• Климатическое исполнение УХЛ3 — позволяет использовать в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в цепях постоянного тока — только переменный ток 50 Гц
• IP20 не допускает установку во влажных местах без герметичного бокса
• Не подходит для защиты цепей с очень большими пусковыми токами (более 10×Iн) — требуется проверка совместимости с оборудованием
• Не имеет функции дистанционного управления — управление только ручное
• Не рекомендуется для последовательной установки с другими УЗО без координации времени срабатывания — возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне с микроволновой печью, холодильником и посудомоечной машиной
• Щит на производстве: питание станков с ЧПУ, инверторных насосов, сварочных аппаратов
• Автоматическая линия с частотными преобразователями — где обычные УЗО типа AC не работают
• Подключение к трёхфазному вводу в офисном здании для защиты всех потребителей

Практические советы

• Проверяйте маркировку на корпусе перед установкой — убедитесь, что указан тип A, 20 А, 300 мА
• После монтажа обязательно нажмите кнопку «Тест» — она имитирует утечку и проверяет работоспособность
• При использовании в щитах с несколькими АД-063Про следите, чтобы каждый был подключен к своей группе нагрузок — смешивание может вызвать ложные срабатывания
• Не используйте адаптеры для уменьшения ширины — 6,5 модулей требуют достаточного места на рейке
• При замене старого УЗО+автомата на АД-063Про — сохраняйте схему подключения ноля, он должен проходить через устройство
