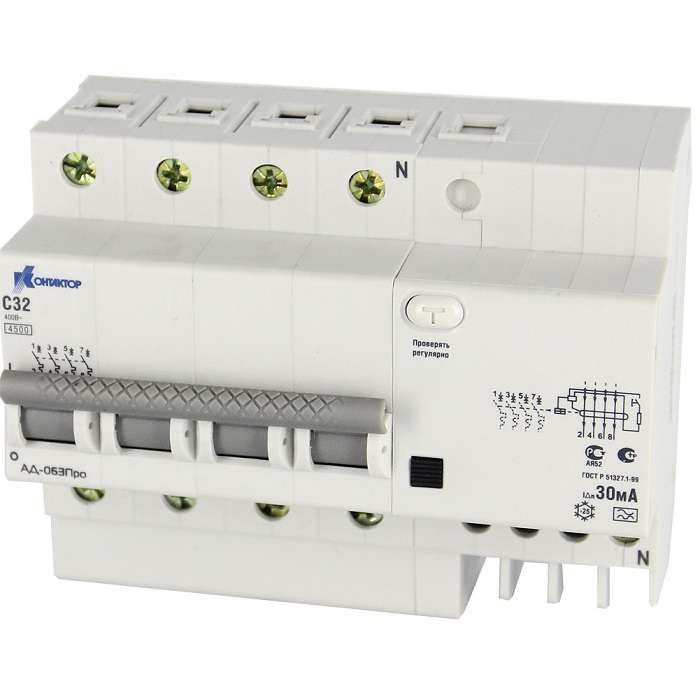

Выключатель автоматический дифференциального тока АД-063, 4P, 25А, Idn-300mA, тип А | 7000663 Контактор (Legrand)

Автоматический дифференциальный выключатель АД-063Про — устройство защиты от утечек тока и перегрузок в четырёхпроводных сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000663 указывают на серию RCBO, где этот выключатель сочетает функции автомата и УЗО в одном корпусе, что упрощает установку и повышает надёжность.

Назначение и область применения

АД-063Про защищает электроустановки от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для групповой защиты цепей в жилых, офисных и промышленных объектах — например, для питания розеточных групп, оборудования с импульсными нагрузками (компьютеры, частотные преобразователи, светодиодные драйверы). Четыре полюса позволяют отключать все проводники одновременно, включая ноль, что важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 300 мА (0,3 А) — чувствительность к утечкам, достаточная для защиты зданий, но не для человека (для этого нужны 30 мА);
• Тип дифференциального тока: A — реагирует на переменный и пульсирующий постоянный ток утечки, включая импульсы от современной электроники;
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380 В + ноль;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины;
• Характеристика теплового и электромагнитного расцепителя: C — срабатывает при токе 5–10 кратном от номинала, подходит для освещения и маломощных двигателей;
• Монтаж: DIN-рейка 35 мм — совместим со стандартными щитами;
• Ширина: 6,5 модуля — занимает место в щите, эквивалентное шести обычным автоматам плюс половина;
• Степень защиты: IP20 — не защищён от воды и пыли, предназначен для внутренней установки в закрытые щиты;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность;
• Род тока: AC — только переменный ток, 50 Гц;
• Привод: ручной — управление осуществляется рычагом, без дистанционного управления.

Совместимость и монтаж

АД-063Про устанавливается на DIN-рейку в распределительном щите. Для правильного подключения необходимо соблюдать полярность фаз и ноля — входные контакты обозначены, выходные — соответственно. Нулевой проводник должен проходить через аппарат, так как он отключается вместе с фазами. Не рекомендуется использовать в щитах с высокой запылённостью или влажностью — IP20 не обеспечивает защиту от брызг и пыли. Монтаж возможен только в помещениях с контролируемым микроклиматом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для устройств типа RCBO. Применяет электромагнитный расцепитель, обеспечивающий быстрое отключение при КЗ. Отключение при утечке происходит за время менее 0,3 секунды. Сертифицирован для работы в условиях, соответствующих климатическому исполнению УХЛ3.

Преимущества

• Объединяет два устройства — автомат и УЗО — в одном корпусе, экономя место в щите;
• Тип А позволяет работать с оборудованием, генерирующим пульсирующие утечки (например, ИБП, зарядные устройства, LED-драйверы);
• Четырёхполюсная конструкция гарантирует полное отключение всех проводников, включая N, что повышает безопасность в системах с глухозаземлённой нейтралью;
• Надёжная механическая конструкция от производителя Контактор Ульяновск, известного качеством сборки в серии RCBO.

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток 50 Гц;
• IP20 исключает использование во влажных, пыльных или открытых местах (улица, подвалы без герметизации, производственные участки с брызгами);
• Дифференциальный ток 300 мА недостаточен для защиты людей — для розеток в ванных и детских комнатах требуется УЗО на 30 мА;
• Не подходит для мощных двигателей с высокими пусковыми токами — характеристика C может давать ложные срабатывания; для них лучше выбрать B или D.

Примеры использования

• Защита группы розеток в офисе с компьютерами, принтерами и серверами;
• Щитовая группа для промышленного станка с частотным преобразователем;
• Распределительный щит многоквартирного дома — защита этажной линии с несколькими потребителями;
• Освещение и силовые цепи в административных зданиях с современным электронным оборудованием.

Практические советы

• При замене старого УЗО+автомата на АД-063Про проверьте ширину места в щите — 6,5 модуля требуют больше пространства;
• Подключайте ноль строго через аппарат — нельзя использовать общий ноль из другой группы;
• Проверяйте работу кнопкой “Т” ежемесячно — тестирование не требует специнструментов;
• Если в сети есть много импульсных нагрузок (LED, Wi-Fi маршрутизаторы, USB-зарядки), тип А — оптимальный выбор;
• Для защиты от поражения током используйте дополнительно УЗО на 30 мА на ответвлениях к ванным комнатам и кухням.
