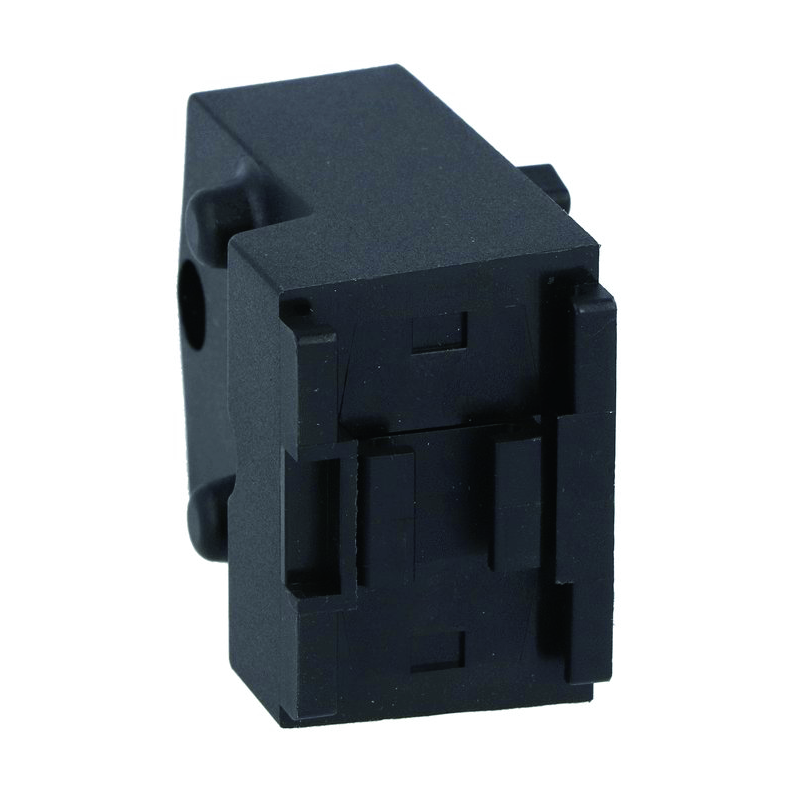

Адаптер для монтажа вспомогательных контактов контакторов FX-10../484/../485../486../487 OptiStart K-FX-358 | 335414 КЭАЗ

Адаптер для монтажа вспомогательных контактов K-FX-358 от КЭАЗ предназначен для установки дополнительных вспомогательных контактов на контакторы серий F-250–F-1000 и FX-10/484–487. Этот компонент позволяет расширить функциональность контактного устройства без замены основного аппарата, сохраняя совместимость с существующими схемами управления.

Назначение и область применения

Адаптер для монтажа вспомогательных контактов K-FX-358 используется для подключения дополнительных контактов к силовым контакторам. Он не управляет нагрузкой сам по себе - его задача: передавать сигналы управления, контроля состояния или блокировки в цепи автоматизации. Подходит для систем, где требуется фиксация положения контактора (например, “замкнут” / “разомкнут”), сигнализация аварии, синхронизация с другими устройствами или реализация взаимоблокировок.

Работает исключительно с контактными аппаратами из серий F-250…F-1000 и FX-10/484…FX-10/487. Применяется в промышленной автоматике: на конвейерах, насосных станциях, вентиляционных системах, станках с ЧПУ и других объектах, где используются контакторы КЭАЗ.

Технические характеристики

• Номинальное напряжение: 690 В - допустимый уровень напряжения в цепях вспомогательных контактов;
• Номинальный ток: 0 А - адаптер не рассчитан на коммутацию нагрузки; он работает только с малыми токами управляющих цепей (обычно до 5 А);
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от пыли и влаги; требует установки внутри закрытого щита;
• Способ монтажа: винтовой - крепится механически к корпусу контактора через специальные штыри и зажимается винтами;
• Тип изделия: адаптер соединительный - не имеет собственных контактов, служит платформой для установки модульных вспомогательных контактов;
• Количество полюсов: 0 - не является самостоятельным коммутирующим элементом, требует установки отдельных модулей вспомогательных контактов (например, K-FX-3xx).

Совместимость и монтаж

Адаптер K-FX-358 совместим только с контактными аппаратами КЭАЗ следующих серий:

• F-250, F-300, F-400, F-600, F-800, F-1000;
• FX-10/484, FX-10/485, FX-10/486, FX-10/487.

Монтаж выполняется после установки самого контактора. Адаптер плотно фиксируется на боковой поверхности корпуса контактора, выравниваясь по направляющим. После этого на него устанавливаются вспомогательные контакты (K-FX-300, K-FX-301 и аналогичные). Нельзя использовать с контактными аппаратами других производителей или старых серий КЭАЗ, не входящих в указанный список.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для комплектующих низковольтного оборудования. Степень защиты IP20 обеспечивает безопасную работу в условиях внутренней установки в электрощитах. Для работы в средах с высокой запылённостью или влажностью необходимо дополнительно защищать весь щит.

Преимущества

• Не требует доработки корпуса контактора - монтируется без сверления и резки;
• Обеспечивает надёжное механическое соединение с контактором - минимизирует риск потери контакта при вибрации;
• Поддерживает стандартизованные модули вспомогательных контактов - легко заменить или дополнить функционал;
• Сохраняет герметичность и целостность корпуса контактора - не нарушает заводскую сборку.

Ограничения применения

• Не предназначена для коммутации силовых цепей - нельзя использовать как самостоятельный переключатель;
• Не работает вне закрытых щитов - IP20 не защищает от воды, пыли, масла;
• Требует наличия подходящего вспомогательного контакта - без установленного модуля K-FX-xxx адаптер бесполезен;
• Не совместим с контактными аппаратами других брендов или старых поколений КЭАЗ (не из серии F/FX).

Примеры использования

• На конвейере: один вспомогательный контакт сообщает контроллеру, что контактор включен - система проверяет наличие движения;
• В системе блокировки: два контактора не могут одновременно работать - адаптер с нормально замкнутым контактом предотвращает противоречивую команду;
• В системе сигнализации: при отказе контактора вспомогательный контакт отправляет сигнал тревоги на пульт управления;
• В частотном преобразователе: адаптер подтверждает состояние включения двигателя перед запуском следующей операции.

Практические советы

• Перед монтажом убедитесь, что выбранный контактор принадлежит одной из совместимых серий - F-250…F-1000 или FX-10/484…487. Уточните модель по маркировке на корпусе.
• Выбирайте тип вспомогательного контакта (НО/ЗО) в зависимости от логики вашей системы - адаптер K-FX-358 принимает любые стандартные модули этой серии.
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку адаптера.
• Проверьте свободное место рядом с контактором - адаптер занимает около 20 мм по ширине, не забудьте про провода и кабельные каналы.
• Если нужна защита выше IP20 - используйте герметичные щиты или внешние кожухи для всей группы контакторов с адаптерами.
