Адаптер на DIN-рейку OptiMat E100-УХЛ3 | 100013 КЭАЗ

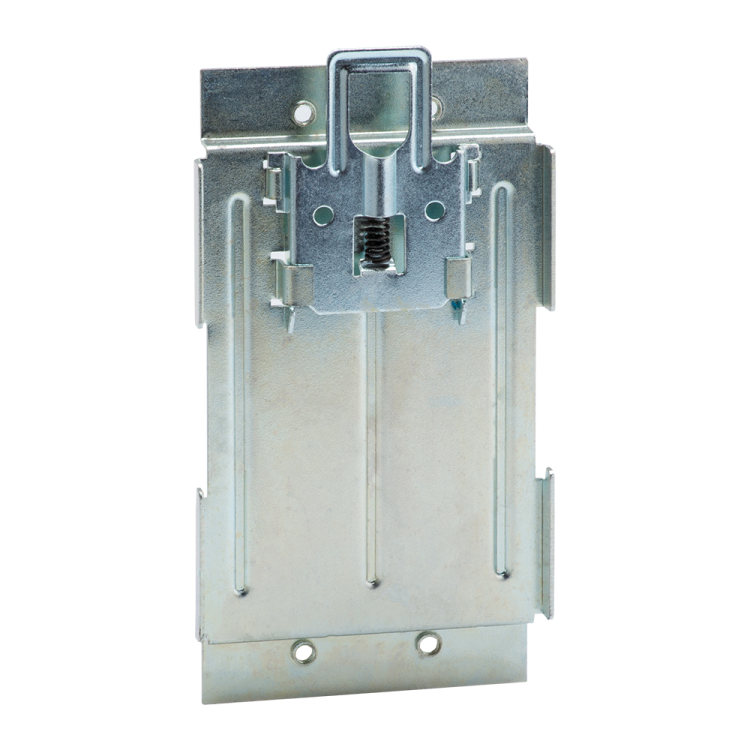

Адаптер на DIN-рейку OptiMat E100 УХЛ3 от КЭАЗ предназначен для надёжного крепления автоматических выключателей серии OptiMat E100 на стандартную DIN-рейку 35 мм. Этот элемент обеспечивает механическую фиксацию устройства в распределительном щите, упрощая установку и обслуживание.

Назначение и область применения

Адаптер на DIN-рейку OptiMat E100 УХЛ3 используется исключительно как крепёжный элемент для выключателей серии OptiMat E100. Он позволяет зафиксировать аппарат в силовых шкафах, где требуется компактное и стандартизированное расположение оборудования. Применяется в промышленных системах управления, на производственных линиях, в распределительных пунктах и других объектах с жёсткими требованиями к организации внутреннего монтажа.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм
• Способ монтажа: Защёлкивание на DIN-рейку
• Напряжение: 380 В (рабочее напряжение, определяющее совместимость с оборудованием)
• Климатическое исполнение: УХЛ3 - предназначено для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C
• Тип адаптера: Прямолинейный - форма соответствует стандартному профилю DIN-рейки, не имеет изгибов
• Род тока: Переменный
• Материал корпуса: Металл - обеспечивает прочность и долговечность
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; применяется только внутри закрытых шкафов
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012
• Код в реестре радиоэлектронной продукции: РЭ-2521/20

Совместимость и монтаж

Адаптер на DIN-рейку OptiMat E100 УХЛ3 совместим только с выключателями серии OptiMat E100. Он не подойдёт для других моделей, даже от того же производителя. Монтаж осуществляется путём защёлкивания на DIN-рейку 35 мм - никаких инструментов не требуется. Для демонтажа достаточно слегка оттянуть фиксирующий язычок и вывести устройство из зацепления. Убедитесь, что рейка чистая и не деформирована - искривление может помешать плотному соединению.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (часть 2) и техническим условиям ТУ 3422-055-05758109-2012. Наличие кода в реестре РЭ-2521/20 подтверждает соответствие нормам сертификации для использования в России. Благодаря металлическому корпусу и отсутствию открытых токоведущих частей, риск поражения током минимален при правильной установке внутри закрытого шкафа.

Преимущества

• Обеспечивает жёсткую и стабильную фиксацию выключателя OptiMat E100 - предотвращает люфт и случайное выпадение
• Не требует дополнительных крепёжных элементов - монтаж занимает несколько секунд
• Выполнен из металла - устойчив к механическим воздействиям и перегреву
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях и на объектах с колебаниями температуры

Ограничения применения

• Не предназначен для самостоятельного использования - работает только в паре с выключателями OptiMat E100
• Степень защиты IP00 запрещает применение вне закрытых шкафов - недопустимо использование в сырых, пыльных или открытых зонах
• Не совместим с другими типами DIN-реек (например, 15 мм или G-образными)
• Не рассчитан на работу при напряжении выше 380 В - превышение может повлечь пробой изоляции в связанных компонентах

Примеры использования

• Фиксация автомата OptiMat E100 в распределительном щите цеха
• Установка в шкаф управления конвейерной линией
• Монтаж в силовой панели на тепловой станции
• Замена старого крепления при модернизации щита с сохранением существующего оборудования

Практические советы

• Перед установкой проверьте, чтобы DIN-рейка была правильно смонтирована и не имела перекосов - это влияет на надёжность фиксации всего блока
• Не используйте адаптер OptiMat E100 УХЛ3 с другими выключателями - даже если они кажутся похожими, геометрия крепления отличается
• При замене нескольких аппаратов рекомендуется менять все адаптеры одновременно - так гарантируется единая высота и уровень установки
• При работе в условиях повышенной вибрации дополнительно проверяйте затяжку креплений самого шкафа - сам адаптер не нуждается в болтовом креплении, но вся система должна быть устойчива
