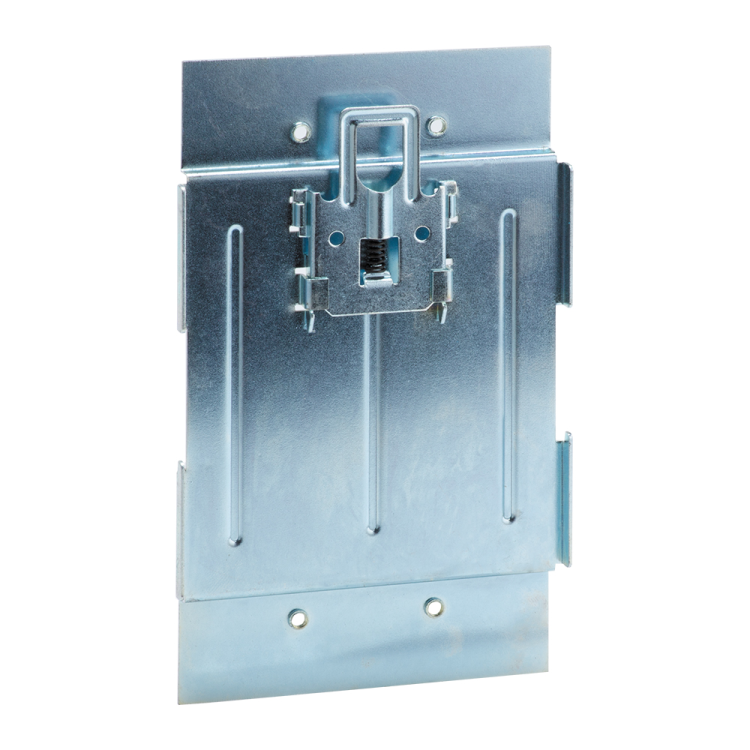

Адаптер на DIN-рейку OptiMat E250-УХЛ3 | 100014 КЭАЗ

Адаптер на DIN-рейку OptiMat E250 УХЛ3 от КЭАЗ предназначен для надёжного крепления автоматических выключателей серии OptiMat E250 на стандартную DIN-рейку 35 мм. Этот элемент обеспечивает механическую фиксацию устройства внутри распределительного щита, упрощает монтаж и позволяет легко заменить аппарат при необходимости.

Назначение и область применения

Adaptér на DIN-рейку OptiMat E250 УХЛ3 используется исключительно как крепёжный элемент для выключателей серии OptiMat E250. Он не является самостоятельным устройством управления или защиты - его задача: зафиксировать выключатель на рейке в силовых шкафах, панелях управления или распределительных устройствах. Применяется в промышленных системах: на станках, конвейерах, в системах автономного энергообеспечения, где требуется быстрая установка и сервисное обслуживание оборудования.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм - совместим со всеми стандартными металлическими рейками по ГОСТ 12113–66;
• Способ монтажа: защёлкивающийся - монтируется одним движением без инструментов;
• Напряжение: до 380 В переменного тока - рассчитан на работу в сетях с напряжением до 380 В AC;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыление в закрытых помещениях;
• Тип адаптера: прямолинейный - форма соответствует корпусу выключателя OptiMat E250, не имеет изгибов;
• Род тока: переменный - не постоянный ток;
• Материал: металл - прочная основа, устойчивая к деформациям;
• Степень защиты IP00: отсутствие внешней защиты - не предохраняет от контакта, пыли или воды; требует установки внутри герметичного или закрытого шкафа;
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012 - соответствие требованиям безопасности и совместимости с оборудованием КЭАЗ;
• Код в реестре: РЭ-2521/20 - зарегистрирован в государственной базе радиоэлектронной продукции.

Совместимость и монтаж

Адаптер на DIN-рейку OptiMat E250 УХЛ3 совместим **только** с выключателями серии OptiMat E250. Нельзя использовать с другими моделями, даже от КЭАЗ - формы креплений отличаются. Монтаж выполняется просто: выключатель OptiMat E250 вставляется в адаптер сверху, затем вся сборка защёлкивается на DIN-рейку. Для демонтажа достаточно потянуть рычаг фиксатора сбоку - выключатель снимается целиком вместе с адаптером. Адаптер не требует заземления или подключения проводов - он исключительно механический элемент.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ P 50030.2-2010 и техническим условиям КЭАЗ. Соответствует нормам безопасной эксплуатации коммутационных устройств в промышленных условиях. Однако из-за степени защиты IP00 использование вне закрытого шкафа запрещено - риск поражения током и повреждения от пыли и влаги высокий. Все работы должны проводиться при отключенном питании.

Преимущества

• Обеспечивает жёсткую и долговечную фиксацию выключателя OptiMat E250 - не болтается, не соскальзывает;
• Закрепляется одной рукой - экономит время при монтаже и ремонте;
• Выполнена из металла - устойчива к перегрузкам, вибрациям и механическому воздействию;
• Поддерживает стандартизованный шаг крепления - совпадает с габаритами других компонентов в шкафе;
• Произведён КЭАЗ - гарантия точности посадочных и совместимости с оригинальными выключателями.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP00 не защищает ни от пыли, ни от влаги;
• Несовместим с любыми другими типами выключателей, кроме OptiMat E250 - даже аналогичные модели от КЭАЗ не подходят;
• Не предназначена для установки на пластиковые или деревянные рейки - только на металлическую DIN-рейку 35 мм;
• Не может использоваться в качестве переходника между различными классами напряжения - рабочее напряжение определяется самим выключателем, адаптер лишь фиксирует его;
• Не рекомендован для открытых площадок, улиц, сырых помещений без принудительной вентиляции и герметизации.

Примеры использования

• Фиксация автомата OptiMat E250 в щите управления насосной станцией;
• Установка в распределительном шкафу на заводе с применением нескольких рядов DIN-реек;
• Монтаж в ящике системы автоматического освещения в холодильном цехе (при условии наличия термостойкого кожуха);
• Замена старого выключателя на новый OptiMat E250 - адаптер остаётся на месте, меняется только модуль.

Практические советы

• Перед монтажом проверьте, что DIN-рейка плотно закреплена - слабый крепёж вызовет люфт и повреждение контактных групп;
• Не используйте адаптер как опору для веса проводов - все нагрузки передаются через выключатель, а не через рамку;
• При замене выключателя всегда отключайте питание - хотя адаптер не проводящий, работа рядом с токоведущими частями опасна;
• Если нужна защита выше IP00 - выбирайте готовые шкафы с классом защиты IP54/IP65, а не пытайтесь доработать адаптер самостоятельно;
• Храните запасные адаптеры OptiMat E250 УХЛ3 - они часто выходят из строя при многократном демонтаже, особенно если используются неквалифицированные усилия.
