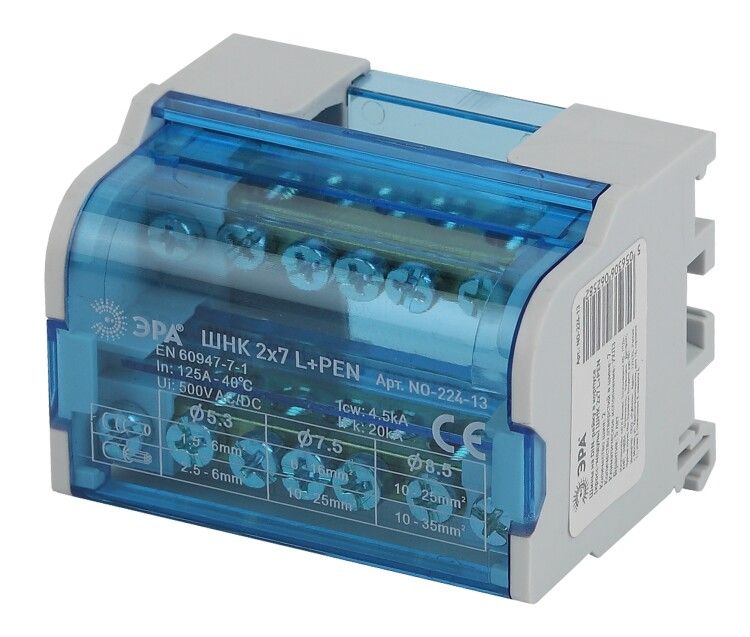

Аксессуары для клемм NO-224-13 ЭРА Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN | Б0043931

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN от бренда ЭРА — компактное решение для организации фазного, нулевого и защитного проводников в распределительных щитах. Артикул б0043931 обеспечивает надёжное соединение до семи проводников каждого типа в одном устройстве, снижая сложность сборки и повышая безопасность.

Назначение и область применения

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN предназначены для централизованного подключения фазных (L), нулевых (N) и защитных (PE) проводников в электрических щитах. Применяются в бытовых, коммерческих и промышленных распределительных устройствах — например, в щитах управления станками, системами освещения, конвейерами и автоматикой. Устройство заменяет множество одиночных клемм, позволяя собрать несколько входящих и отходящих линий в одной точке.

Технические характеристики

• Количество полюсов: 3 (L, N, PE)
• Максимальный рабочий ток: 100 А
• Напряжение: до 380 В
• Максимальное сечение провода: 25 мм²
• Материал шин: латунь Л56
• Корпус: самозагасающий полиамид с антипиренами (не поддерживает горение)
• Количество модулей: 7
• Диаметр отверстий для входящих проводов: 6–7,5 мм
• Диаметр отверстий для отходящих проводов: 4,5 мм
• Прижимные винты: оцинкованная сталь, скруглённая форма для защиты жил

Совместимость и монтаж

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN совместимы с DIN-рейкой стандарта 35 мм. Крепление осуществляется защёлкой — достаточно вставить устройство в рейку и зафиксировать. Также возможно крепление на монтажную панель с помощью отверстий в основании. Передняя крышка выполнена из прозрачного материала — она не требует демонтажа при проверке соединений. На крышке нанесена маркировка: указано, сколько проводов можно подключить к каждому контакту, что ускоряет планирование и монтаж.

Безопасность и стандарты

Изоляция корпуса соответствует требованиям безопасности: материал не поддерживает горение, предотвращает распространение огня. Защита от случайного прикосновения обеспечивается прозрачной крышкой. Все металлические части находятся внутри изолированного корпуса. Соединения выполнены с учётом требований к надёжному контакту при токах до 100 А. Сертификация по ГОСТ и IEC не указана в данных, однако конструкция соответствует общепринятым нормам для аналогичных изделий класса IP20.

Преимущества

• Объединение трёх типов проводников (L, N, PE) в одном устройстве — экономия места и времени
• Защита от прикосновений благодаря прозрачной крышке
• Стандартные размеры отверстий обеспечивают совместимость с большинством проводов 1,5–25 мм²
• Скруглённые винты не повреждают жилы при затяжке
• Легко читаемая маркировка на крышке уменьшает риск ошибок при монтаже
• Высокая механическая прочность корпуса — выдерживает нагрузки в плотных щитах

Ограничения применения

• Не предназначен для работы при температуре выше +60 °C — не используйте в помещениях с высоким тепловыделением без принудительного охлаждения
• Максимальное сечение провода — 25 мм²; более толстые жилы не поместятся
• Подходит только для постоянного тока и переменного тока частотой 50/60 Гц
• Не рассчитан на частые отключения под нагрузкой — не используется как коммутирующее устройство
• Запрещено открывать корпус во время работы — внутренние шины находятся под напряжением

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых и заземляющих проводов от розеток, освещения и бытовой техники
• Промышленный щит управления: сборка фазных проводов от нескольких двигателей и их распределение через автоматические выключатели
• Щиты автономного питания: организация PEN-проводника после входного автомата и разделение на N и PE
• Аварийные системы освещения: централизация заземления и нуля для группы светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода: входящие — до 25 мм², отходящие — до 16 мм² (по диаметрам 6–7,5 мм и 4,5 мм)
• Не затягивайте винты слишком сильно — это может деформировать латунные шины и снизить контакт
• При использовании многожильных проводов примените наконечники — они лучше фиксируются в зажимах
• При проектировании щита учитывайте, что ШНК 2х7 L+PEN занимает 7 модулей — запланируйте место рядом с автоматами
• Для удобства обслуживания рекомендуется использовать цветную маркировку проводов: белый — N, жёлто-зелёный — PE, остальные — L
• Проверяйте состояние контактов раз в год — особенно в условиях повышенной влажности или пыли
