Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 1000А трансф. подкл. EKF am-a961-1000/ama-961-1000

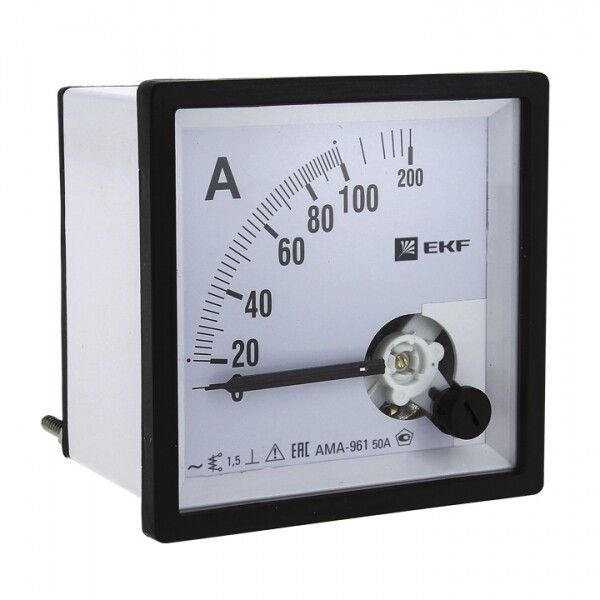

Амперметр аналоговый на панель 96×96 (квадратный вырез) 1000А трансформаторное подключение от бренда EKF, серия PROxima (артикулы ama-961-1000 и am-a961-1000) предназначен для измерения переменного тока до 1000 А через внешний трансформатор тока. Устройство устанавливается в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 используется для визуального контроля величины тока в цепях переменного тока. Применяется в электрощитах промышленных установок, энергообъектах, ЖЭКах, офисных зданиях и других местах, где требуется наблюдение за нагрузкой без цифровой индикации. Подходит для систем с высокими токами, где использование шунтов невозможно или невыгодно.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 1000 А (первичная обмотка трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартное значение для совместимости с большинством трансформаторов тока
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Рабочее напряжение: до 380 В
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при колебаниях тока
• Угол отклонения стрелки: 90° - компактная шкала с хорошей разрешающей способностью
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от воды)
• Потеря мощности: 0 Вт - устройство не потребляет активную энергию, работает исключительно за счет сигнала от ТТ
• Модульная ширина: 6 модулей (соответствует DIN-рейке)
• Количество фаз: однофазное измерение - требует подключения одного трансформатора тока на одну фазу
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым приборам

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 подключается исключительно через трансформатор тока (ТТ) с номиналом вторичной обмотки 5 А. Для правильной работы необходимо использовать ТТ с коэффициентом трансформации 1000/5 А. Монтаж осуществляется в панели щита с квадратным вырезом 96×96 мм. Крепление выполняется через фиксирующие лапки на задней части корпуса. Прибор не имеет собственного питания - сигнал поступает только от ТТ. Совместим с любыми стандартными трансформаторами тока класса точности 0,5–1,0.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 соответствует ГОСТ 8711-93 и прошел обязательную сертификацию. Защита IP20 гарантирует безопасность при обслуживании - недоступны токоведущие части. IP50 обеспечивает защиту от пыли, что важно для помещений с высоким уровнем запыления. Напряжение до 380 В позволяет применять прибор в сетях 220/380 В. Не рекомендуется использовать в условиях постоянного воздействия влаги или прямого попадания воды.

Преимущества

• Не требует внешнего питания - надежность выше, чем у цифровых аналогов
• Высокая механическая прочность - нечувствителен к перегрузкам и помехам
• Простота интерпретации показаний - стрелка наглядно демонстрирует изменения нагрузки
• Совместимость с широким спектром ТТ - легко заменить или дополнить существующую систему
• Долгий срок службы - отсутствие электроники снижает риск отказа

Ограничения применения

• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Требует обязательного наличия трансформатора тока - сам по себе не измеряет ток
• Не подходит для помещений с высокой влажностью или возможностью брызг - степень защиты IP50 не является герметичной
• Не поддерживает удалённый доступ или интеграцию в системы автоматизации - только визуальный контроль
• Ограниченная точность (класс 1.5) - не подходит для точных учётных целей, только для контроля

Примеры использования

• Контроль тока на входе в главный распределительный щит промышленного цеха
• Наблюдение за нагрузкой на групповых автоматах в административном здании
• Индикация тока в системах управления насосами, вентиляторами, конвейерами
• Замена старых приборов в модернизируемых щитах с сохранением схемы подключения через ТТ

Практические советы

• Обязательно проверьте соответствие коэффициента трансформатора тока (например, 1000/5 А) - при несовпадении показания будут некорректными
• При монтаже убедитесь, что вырез в панели точно соответствует габаритам 96×96 мм - отклонение более 1–2 мм затруднит установку
• Не используйте этот амперметр без ТТ - он не будет работать даже при наличии напряжения
• Для многоканальных систем (три фазы) требуется три отдельных прибора - каждый на свою фазу
• Проверяйте состояние контактов на стороне вторичной обмотки ТТ - плохой контакт вызывает скачки стрелки или её зависание
• При длительной работе при максимальной нагрузке (1000 А) следите за нагревом ТТ - прибор сам не греется, но ТТ может перегреваться при перегрузках
