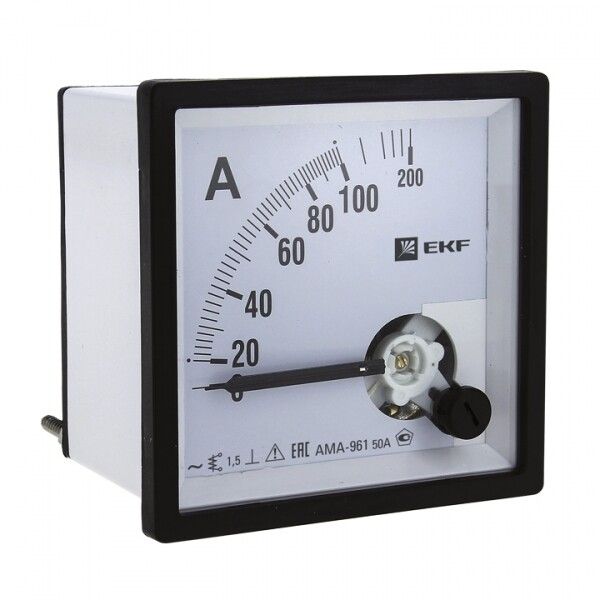

Амперметр аналоговый AM-A961 на панель 96х96 (квадратный вырез) 600А трансформаторное подкл. EKF am-a961-600

Амперметр аналоговый на панель 96×96 (квадратный вырез) 600А трансформаторное подключение - прибор для визуального контроля тока в сетях переменного тока до 600 А, предназначен для установки в распределительных щитах. Модель из серии PROxima от EKF™ совмещает надёжную механическую конструкцию с простой интеграцией через трансформаторы тока.

Назначение и область применения

Амперметр аналоговый на панель 96×96 (квадратный вырез) 600А трансформаторное подключение используется для наблюдения за нагрузкой в цепях переменного тока. Применяется в промышленных, коммунальных и жилых объектах: в щитах управления станков, системах освещения, насосных станциях, распределительных пунктах. Подходит для помещений с нормальными условиями эксплуатации - не для улицы, сырых или взрывоопасных зон.

Технические характеристики

• Диапазон измерения: 0–600 А - показывает ток через внешний трансформатор тока (ТТ), не подключается напрямую к проводам
• Номинальный ток вторичной обмотки ТТ: 5 А - требует использования ТТ с таким выходом
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения (+-9 А при 600 А)
• Тип тока: переменный (AC) - не работает с постоянным током
• Измерительная система: магнитомягкое железо - обеспечивает устойчивость к перегрузкам и долгий срок службы
• Напряжение изоляции: 380 В - допустимо применение в сетях до этого значения
• Максимальное отклонение стрелки: 90° - шкала имеет равномерную градацию
• Потеря мощности: 0 Вт - прибор не потребляет активную энергию из цепи
• Степень защиты: IP20/IP50 - защита от пальца и крупной пыли; не герметичен, не рассчитан на брызги воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Размеры: 96×96 мм - требуется квадратный вырез в панели щита
• Ширина модуля: 6 - соответствует стандартному шагу DIN-рейки
• Сертификация: да - соответствие ГОСТ 8711-93

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 (квадратный вырез) 600А трансформаторное подключение монтируется в панель щита через квадратный вырез 88×88 мм. Крепление осуществляется с помощью фиксирующих лапок. Для работы необходим внешний трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Первичная обмотка ТТ встраивается последовательно в фазный провод, который необходимо отключить при подключении. На задней части прибора находятся клеммы для подключения проводов от ТТ - они рассчитаны на сечение до 2,5 мм2. Напряжение питания не требуется - прибор работает исключительно от сигнала тока через ТТ.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 (квадратный вырез) 600А трансформаторное подключение соответствует требованиям ГОСТ 8711-93. Обеспечивает безопасную работу благодаря изолирующей пластиковой рамке и классу защиты IP20/IP50. Не содержит опасных компонентов, не требует специальных мер безопасности при замене - достаточно отключить питание цепи, в которую встроен ТТ.

Преимущества

• Не требует внешнего питания - экономия энергии и упрощённая схема подключения
• Высокая механическая прочность корпуса и измерительной системы
• Устойчив к кратковременным перегрузкам благодаря магнитомягкому сердечнику
• Простота визуального считывания - широкая шкала, чёткая стрелка
• Совместим с большинством стандартных ТТ 5 А, используемых в промышленности

Ограничения применения

• Не поддерживает постоянный ток - нельзя использовать в DC-цепях
• Требует обязательного наличия трансформатора тока - без него прибор не покажет данные
• IP20/IP50 - не подходит для открытых площадок, влажных сред, мест с брызгами воды
• Класс точности 1.5 - недостаточен для высокоточных измерений (например, в лабораториях)
• Не имеет цифрового вывода - нельзя подключить к системам автоматизации

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Наблюдение за нагрузкой двигателя насосной станции через ТТ 600/5 А
• Мониторинг рабочего тока в цепи конвейера на заводе
• Фиксация нагрузки на группе осветительных цепей в офисном здании

Практические советы

• Выбирайте ТТ с коэффициентом трансформации 600/5 А - он точно согласован с этим амперметром
• Проверьте посадочный размер выреза: он должен быть 88×88 мм, чтобы прибор плотно вошёл в панель
• Не перегружайте первичную обмотку ТТ сверх 600 А - возможен риск повреждения прибора
• При монтаже в щите соблюдайте минимальный зазор вокруг прибора - не менее 10 мм для теплоотвода
• Запрещено подключать амперметр напрямую к фазному проводу - всегда используйте трансформатор тока
• При замене старого прибора проверьте тип подключения: если ранее использовался круглый вырез - этот вариант не подойдёт
