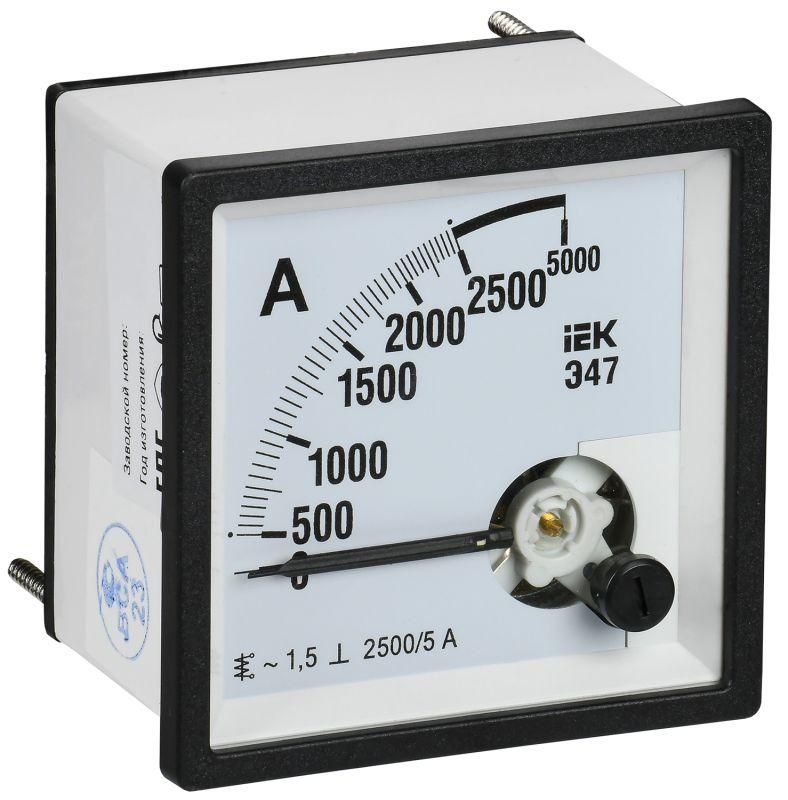

Амперметр Э47 2500/5А кл. точн. 1,5 72х72мм | IPA10-6-2500-E IEK

Амперметр Э47 2500/5А класс точности 1,5 72×72 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в электросетях до 1000 В. Устройство работает совместно с трансформатором тока и монтируется на щитах управления в промышленных, коммерческих и жилых зонах.

Назначение и область применения

Амперметр Э47 2500/5А используется для измерения силы переменного тока в пределах 0–2500 А. Применяется в распределительных щитах, панелях автоматики, на станках, конвейерах, трансформаторных подстанциях и других объектах с высокими нагрузками. Подключается через трансформатор тока, что позволяет безопасно измерять большие токи без прямого включения в цепь.

Технические характеристики

• Диапазон измерений: 0–2500 А (по шкале); входной ток вторичной обмотки - 5 А
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Трансформаторное включение: да - требует подключения к трансформатору тока (ТТ)
• Габариты: 72 × 72 мм - стандартный модульный формат для установки в щиты
• Максимальное отклонение стрелки: 90° - равномерная шкала для удобного считывания
• Исполнение: на переднюю панель - фиксируется в отверстии щита, корпус выступает наружу
• Модульное исполнение: да - совместим с DIN-рейкой и типовыми щитами
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008
• Внесен в Госреестр средств измерений - имеет официальное утверждение типа

Совместимость и монтаж

Амперметр Э47 2500/5А устанавливается в щиты с отверстием 68×68 мм. Крепится с помощью двух фиксаторов на задней части корпуса. Обязательно требуется подключение к трансформатору тока с выходом 5 А - напрямую в цепь он не включается. Монтаж допускается только после отключения питания. Соединение проводов выполняется к клеммам на тыльной стороне прибора. Номинальный ток вторичной обмотки ТТ - 5 А, поэтому используйте только подходящий трансформатор (например, 2500/5 А).

Безопасность и стандарты

Амперметр Э47 2500/5А соответствует требованиям безопасности ГОСТ Р 51522 и ГОСТ Р 51317.3.2/3.3 - обеспечивает электромагнитную совместимость и защиту от перегрузок. Корпус выполнен с металлическим экранированием, снижающим влияние внешних магнитных полей. Сертифицирован как средство измерений, что делает его пригодным для использования в контролируемых и аудируемых системах.

Преимущества

• Высокая надежность благодаря электромагнитной системе - нет сложной электроники, которая может выйти из строя
• Стабильная работа при колебаниях температуры и вибрации - подходит для промышленных условий
• Четкая шкала с углом отклонения 90° - легко читаемые показания даже при плохом освещении
• Стандартный размер 72×72 мм - совместим с большинством существующих щитов и панелей
• Поддержка государственного учета - можно использовать в системах энергоаудита и нормативного контроля

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током (AC)
• Требует обязательного подключения к трансформатору тока - нельзя использовать без него
• Не имеет цифрового вывода - данные снимаются визуально, невозможно подключить к системам сбора данных
• Не защищен от попадания воды или пыли - не применяется во влажных или запыленных местах без дополнительной защиты
• Работает только в условиях, где температура не выходит за пределы, указанные в ТУ - проверьте диапазон эксплуатации

Примеры использования

• Контроль тока на вводе в распределительном щите производственного цеха
• Измерение нагрузки на двигатели насосов или компрессоров через трансформатор тока 2500/5 А
• Мониторинг потребления в системах кондиционирования крупных торговых центров
• Установка в щитах автоматического ввода резерва (АВР) для отслеживания рабочего режима

Практические советы

• Выбирайте трансформатор тока с коэффициентом 2500/5 А - точно соответствует шкале амперметра
• Проверяйте посадочный диаметр отверстия в щите - должен быть 68×68 мм, иначе прибор не войдет
• Не перегружайте первичную цепь трансформатора выше 2500 А - это может вызвать искажение показаний или повреждение
• При замене старого прибора - сохраняйте полярность подключения вторичной обмотки ТТ
• Для долговечности избегайте установки рядом с мощными источниками магнитного поля - например, возле частотных преобразователей
• Амперметр Э47 2500/5А от IEK - проверенная модель, но всегда сверьте артикул ipa10-6-2500-e с документацией при заказе
