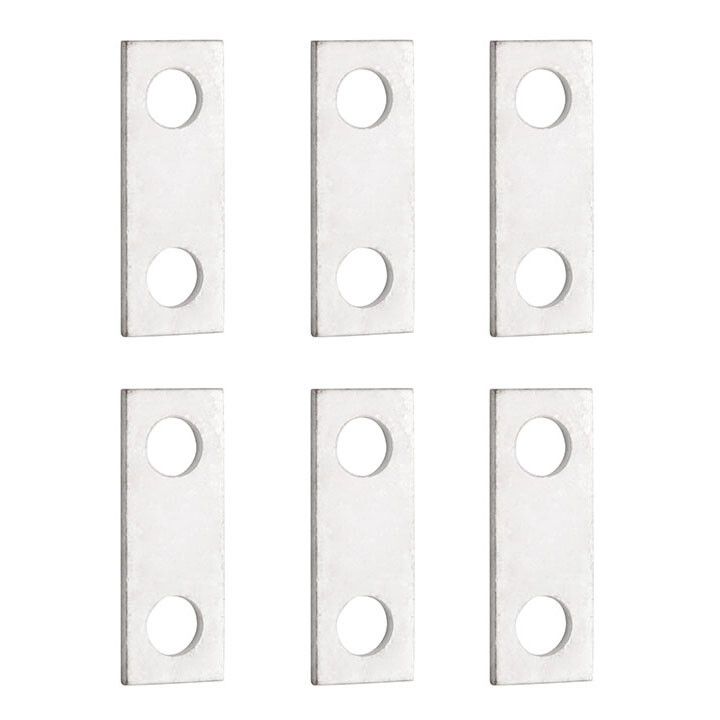

Расширители выводов K2 для TR AV POWER-1 от EKF позволяют безопасно вывести провода от дополнительных устройств (расцепителей, контактов, приводов) за пределы корпуса автоматического выключателя серии Averes. Эти элементы предназначены для упрощения подключения внешних цепей контроля и управления в распределительных щитах.

Назначение и область применения

Расширители выводов K2 для TR AV POWER-1 используются совместно с автоматическими выключателями серии Averes для организации удобного доступа к проводникам, соединённым с дополнительными функциональными модулями - такими как независимые расцепители, контакты сигнализации, электроприводы или коммуникационные модули ETU. Они обеспечивают организованную маршрутизацию кабелей вне основного корпуса выключателя, что особенно важно при сборке плотных щитов или при необходимости удалённого мониторинга состояния аппарата.

Технические характеристики

• Номинальный ток: 160 А - способны работать в составе цепей с максимальным рабочим током до 160 А без перегрева или потери надёжности контакта;
• Число полюсов: 3 - соответствует трёхполюсному исполнению выключателей TR AV POWER-1;
• Напряжение: 690 В - рассчитаны на работу в сетях переменного тока до 690 В;
• Тип компонента: Расширитель - служит исключительно для вывода проводов, не содержит активных элементов защиты или коммутации;
• Степень защиты IP20 - обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли; применяется внутри закрытых щитов;
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −40 C до +55 C и повышенной влажностью, характерной для условий средней полосы России;
• Способ монтажа: Монтажная пластина/плата - фиксируется на платформе или DIN-рейке рядом с выключателем, не требует сверления или жесткой привязки к корпусу устройства.

Совместимость и монтаж

Расширители выводов K2 для TR AV POWER-1 совместимы только с автоматическими выключателями серии Averes модели TR AV POWER-1. Для установки необходимо:

• Подготовить место на монтажной пластине рядом с выключателем;
• Закрепить расширитель на плите с помощью предусмотренных крепёжных отверстий;
• Подсоединить провода от дополнительных устройств (например, контактов сигнализации или расцепителей) к зажимам расширителя;
• Убедиться, что проводники проходят через специально предназначенные гнёзда на боковой поверхности корпуса выключателя - они должны точно совпадать с входами расширителя.

Не рекомендуется использовать эти расширители с другими сериями выключателей - даже аналогичными по току - из-за отличий в форме и расположении выходных гнезд.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутреннего монтажа. Применение в условиях IP20 гарантирует отсутствие опасности поражения током при нормальной работе в закрытом электрошкафу. Климатическое исполнение УХЛ3 подтверждает соответствие ГОСТ 15150 для работы в условиях умеренного и холодного климата.

Преимущества

• Обеспечивают чёткий и аккуратный вывод всех дополнительных проводов - снижают риск путаницы при обслуживании;
• Упрощают диагностику и замену модулей - все соединения находятся в одном месте, легко доступны;
• Экономят время при сборке щита - не требуется прокладывать длинные перемычки между выключателем и внешними устройствами;
• Защита IP20 достаточна для большинства промышленных щитов, где нет воздействия жидкости или крупной пыли.

Ограничения применения

• Не подходят для открытых площадок, уличных щитов или помещений с высокой запылённостью - степень защиты IP20 недостаточна;
• Не предназначены для самостоятельного подключения нагрузки - являются лишь пассивными переходниками для проводов;
• Не совместимы с выключателями других серий, кроме Averes TR AV POWER-1;
• Не поддерживают работу при температурах ниже −40 C или выше +55 C - возможна потеря механической прочности материалов.

Примеры использования

• На производстве: подключение сигналов аварии от расцепителей ETU2.2 к пульту управления станком;
• В ЖКХ: передача информации о состоянии автомата в систему учёта энергоресурсов;
• В логистических комплексах: управление включением/выключением конвейера через внешний электропривод, связанный через расширитель;
• В распределительных пунктах: организация сигнализации положения контактов для оператора щита.

Практические советы

• Выбирая расширитель, проверьте, чтобы он был именно для TR AV POWER-1 - другие версии K2 могут иметь другую форму крепления;
• При использовании нескольких расширителей на один выключатель - располагайте их равномерно вокруг корпуса, чтобы не нагружать одну сторону;
• Используйте кабель с медными жилами сечением не более 25 мм2 - указано в документации на выключатели Averes;
• После монтажа обязательно проверьте герметичность соединений между гнездом выключателя и расширителем - любая щель может стать причиной окисления контактов;
• При ремонте щита - всегда отключайте питание перед отсоединением расширителя, хотя он сам не является коммутационным элементом.
