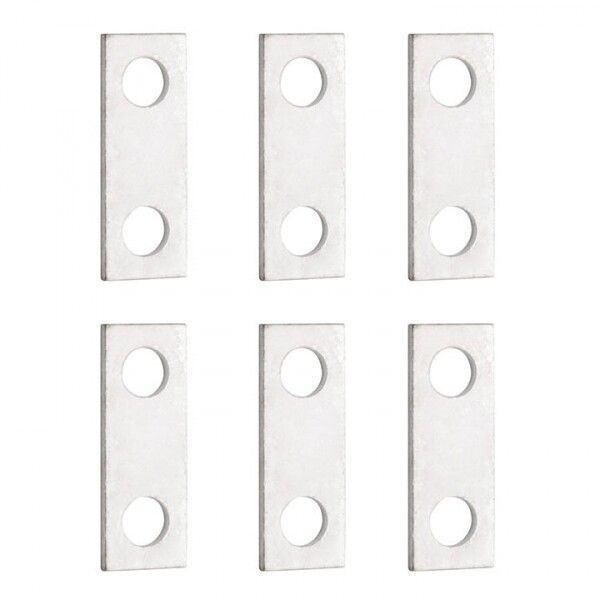

Расширители выводов AV POWER-2 K2 - mccb-2-K2-av EKF

Расширители выводов AV POWER-2 K2 от EKF предназначены для удобного подключения внешних цепей к автоматическим выключателям серии Averes. Эти устройства позволяют вывести контакты и управляющие сигналы за пределы корпуса выключателя, сохраняя целостность защиты и обеспечивая доступ к управлению без вскрытия оборудования.

Назначение и область применения

Расширители выводов AV POWER-2 K2 используются для организации внешнего подключения к автоматическим выключателям AV POWER-2 K2, когда необходимо подсоединить дополнительные элементы: сигнализационные контакты, катушки расцепления, системы удалённого управления или контрольные цепи. Применяются в щитах автоматизации, на промышленном оборудовании, в системах энергообеспечения объектов с высокой нагрузкой - например, на насосных станциях, конвейерах, воздушных выключателях и распределительных пунктах.

Технические характеристики

• Тип изделия: Расширитель выводов
• Род тока: Переменный (AC)
• Номинальное напряжение: 690 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Степень защиты: IP20 - защита от случайного прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: Крепление винтовое - фиксируется на корпусе выключателя с помощью болтов

Совместимость и монтаж

Расширители выводов AV POWER-2 K2 совместимы исключительно с автоматическими выключателями серии Averes, оснащёнными соответствующими боковыми гнездами для подключения дополнительных устройств. Монтаж выполняется после установки основного выключателя: расширитель плотно надевается на указанные выходы на корпусе, затем затягиваются винты. Подключение проводов осуществляется к клеммам расширителя - они расположены сбоку, вне корпуса выключателя, что позволяет легко выполнять обслуживание без демонтажа автомата. Нельзя использовать с другими сериями выключателей, даже от EKF - несоответствие габаритов и положения гнёзд исключает работу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Степень защиты IP20 гарантирует безопасность персонала от прямого контакта с токоведущими деталями, однако не защищает от попадания пыли и влаги - поэтому рекомендовано использование внутри закрытых щитов. Климатическое исполнение УХЛ3 позволяет применять расширитель в помещениях с невысокой влажностью и колебаниями температуры, типичных для заводских зон и административных помещений.

Преимущества

• Обеспечивает быстрый и надёжный доступ к контактам без вскрытия корпуса выключателя
• Не требует доработки или сверления - полностью совпадает с конструкцией оригинального выключателя
• Поддерживает одновременную работу с несколькими дополнительными устройствами: расцепителями, контактами, приводами
• Максимально минимизирует время настройки и диагностики в уже смонтированных щитах

Ограничения применения

• Не предназначен для работы во влажных, запылённых или открытых средах из-за степени защиты IP20
• Не совместим с выключателями других серий, включая другие модели EKF, кроме Averes
• Не используется с постоянным током - только переменный AC
• Запрещено применять при температурах ниже −40 C или выше +40 C

Примеры использования

• Подключение сигнальных контактов к системе SCADA для отслеживания состояния выключателя
• Присоединение катушки минимального напряжения для автоматического отключения при просадках сети
• Интеграция с электроприводом для дистанционного включения/выключения в труднодоступных местах
• Создание интерфейса для программирования ETU2.2 / ETU6.2 через выносную панель

Практические советы

• Перед монтажом проверьте наличие подходящих гнёзд на корпусе вашего выключателя AV POWER-2 K2 - расширитель не работает без них
• Используйте провода с сечением, соответствующим номинальному току 250 А; не применяйте слишком тонкий кабель
• При сборке щита место вокруг расширителя - он занимает боковое пространство, и его нельзя закрывать крышками
• После монтажа обязательно проверьте механическую прочность крепления винтов - слабый контакт может вызвать нагрев
• Этот расширитель - часть комплексной системы Averes; для полноценной функциональности используйте его вместе с оригинальными расцепителями и модулями EKF
