Автоматический выключатель AV POWER-2/3 250А 50kA ETU2.2 | mccb-23-250-2.2-av EKF

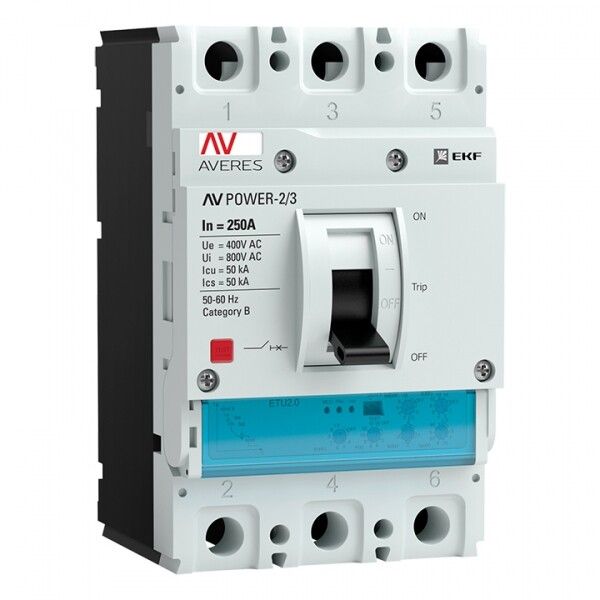

Автоматический выключатель AV POWER-2/3 250А 50кА ETU2.2 от EKF предназначен для надёжной защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с электронным расцепителем и моторным приводом обеспечивает точную настройку параметров защиты и совместим с системами автоматизации. Артикул mccb-23-250-2.2-av соответствует серийному решению AV-POWER.

Назначение и область применения

Автоматический выключатель AV POWER-2/3 250А 50кА ETU2.2 используется в промышленных электроустановках для:

• защиты распределительных сетей с напряжением 400–690 В переменного тока;
• защиты электродвигателей средней и большой мощности;
• необходимости частого удалённого отключения - благодаря наличию моторного привода;
• систем, где требуется гибкая настройка порогов срабатывания.

Подходит для цехов, насосных станций, конвейеров, компрессоров и других объектов с высокими требованиями к надёжности.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 250 А - максимальный рабочий ток при температуре +40 C.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить сверхтоки до этого значения, что важно для промышленных сетей с высокой короткозамкнутой мощностью.
• Номинальное напряжение: 400…690 В - работает в сетях с повышенным напряжением, включая системы 660 В.
• Тип расцепителя: Электронный ETU2.2 - позволяет точно настраивать время и ток срабатывания, отличается от тепловых аналогов более широкими возможностями.
• Диапазон настройки защиты от перегрузки: 100…250 А - можно задать порог срабатывания ниже номинала аппарата, чтобы адаптировать защиту под конкретную нагрузку.
• Диапазон регулировки расцепителя КЗ: 500…3500 А - настраивается чувствительность к короткому замыканию, исключает ложные срабатывания при пусковых токах двигателей.
• Максимальное сечение кабеля: 95 мм2 - поддерживает крупногабаритные медные проводники, типичные для промышленных линий.
• Тип подключения: Болтовое - требует качественного затягивания, но обеспечивает устойчивую контактную группу.
• Степень защиты IP30: Защита от доступа пальцев и твёрдых предметов >2,5 мм; не защищён от воды - монтаж допускается только внутри щитов.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или специальную платформу, не является встраиваемым устройством.
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, влажностью до 80%, без конденсата.
• Гарантийный срок: 120 месяцев - один из самых длинных в классе, подтверждает качество сборки.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствие международным стандартам на коммутационные устройства.

Совместимость и монтаж

Автоматический выключатель AV POWER-2/3 250А 50кА ETU2.2 использует унифицированную базу для расцепителей серии AV-POWER. Это значит, что при необходимости можно заменить расцепитель ETU2.2 на другой (например, ETU4.2 или ETU5.2) без изменения корпуса или клемм. Подключение осуществляется через болты - необходимо соблюдать момент затяжки, указанный в руководстве. Для работы с моторным приводом требуется внешний источник питания 24 В постоянного тока или 230 В переменного тока (зависит от версии привода). Интеграция в систему SCADA или PLC возможна через дополнительные модули связи (не входят в комплект).

Безопасность и стандарты

Аппарат соответствует ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует проверенную безопасность при работе с токами до 50 кА. Наличие индикатора отключения и указателя расцепления позволяет визуально определить причину отключения - перегрузка или КЗ. Конструкция предотвращает случайное включение при открытой крышке. Однако, поскольку степень защиты IP30 не предусматривает герметичность, запрещено использование вне закрытых шкафов или в условиях повышенной влажности, пыли или агрессивных сред.

Преимущества

• Электронный расцепитель ETU2.2 даёт точную настройку времени и тока срабатывания - снижает риск аварий и повышает селективность.
• Моторный привод позволяет дистанционно отключать аппарат - удобно для автоматизированных систем и удалённых объектов.
• Широкий диапазон настройки (100–250 А) позволяет использовать один аппарат для нескольких типов нагрузок.
• Высокая отключающая способность (50 кА) делает его подходящим даже для крупных промышленных подстанций.
• Долгий срок гарантии (10 лет) говорит о долговечности материалов и сборки.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток AC.
• IP30 не допускает установку в открытом воздухе, на улице или во влажных зонах (бассейны, мойки, холодильные камеры).
• Требуется профессиональный монтаж: неправильно затянутые болты вызывают нагрев и выход из строя.
• Не подходит для частого ручного включения/выключения - предназначен для редких операций, не для частого переключения, как рубильник.
• Отсутствуют встроенные коммуникационные интерфейсы - для передачи сигналов нужны дополнительные модули.

Примеры использования

• Защита главного ввода в цеховой распределительный щит 660 В.
• Контроль и отключение крупного асинхронного двигателя 160 кВт с пуском под нагрузкой.
• Функция дистанционного отключения в системе управления технологическим процессом (АСУ ТП).
• Замена старого автомата с тепловым расцепителем на современный электронный вариант для повышения селективности в сети.

Практические советы

• При выборе убедитесь, что посадочные размеры совпадают с вашим щитовым оборудованием - монтажная плата должна иметь соответствующие крепления.
• Настройте ток перегрузки на 80–90% от номинального тока двигателя, чтобы избежать ложных срабатываний при пуске.
• Для защиты от КЗ установите порог выше пускового тока двигателя (обычно 5–7× Iном), но ниже минимального тока КЗ в конце линии.
• Обязательно проверьте момент затяжки болтов - используйте динамометрический ключ, рекомендованный производителем.
• Если нужна интеграция в систему управления - выбирайте модели с дополнительными контактами или заказывайте модуль связи отдельно.
• Не открывайте корпус при наличии напряжения - даже при отключенном положении внутренние части остаются под потенциалом.
