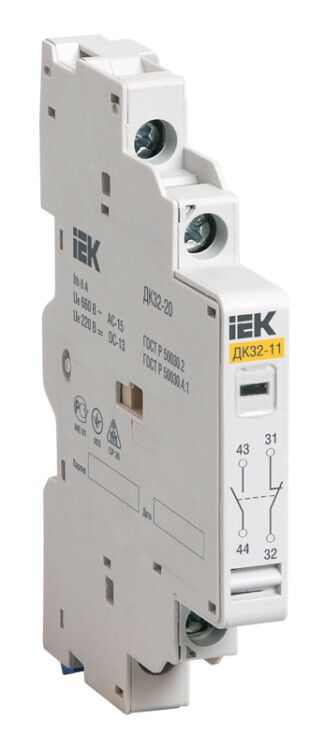

Аварийно-дополнительный контакт ДК/АК32-01 1НО+1НЗ IEK (ИЭК) DMS11D-FA01

Контакт аварийно-дополнительный ДК/АК32-01 - компонент для расширения функционала автоматических выключателей ПРК-32, обеспечивающий передачу сигналов о сработавшей защите. Производится компанией IEK, артикул dms11d-fa01.

Назначение и область применения

Контакт аварийно-дополнительный ДК/АК32-01 предназначен для установки на автоматические выключатели серии ПРК-32. Он добавляет один нормально открытый контакт, который замыкается при срабатывании тепловой или электромагнитной защиты выключателя. Это позволяет передавать сигнал о аварийном отключении в систему управления, световую сигнализацию или контроллер. Применяется там, где важно знать момент отключения - например, на участках с высокими требованиями к безопасности, в промышленных щитах, на конвейерах или насосных станциях.

Технические характеристики

• Тип контакта: одно нормально открытый (НО) контакт
• Род тока: переменный (AC)
• Номинальное напряжение: до 690 В
• Номинальный ток при AC-15 (230 В): 0,3 А
• Номинальный ток при AC-15 (24 В): 1,5 А
• Номинальный ток при AC-3 (400 В): 1 А
• Номинальный ток при DC-13 (24 В): 1 А
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Максимальное сечение провода: 0,75–1,5 мм2
• Механическая износостойкость: 10 000 циклов срабатывания
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, внутри помещений
• Подключение: винтовые зажимы
• Способ монтажа: боковая фиксация на ПРК-32
• Гарантия: 3 года
• Соответствие стандарту: IEC 60947-4-1

Совместимость и монтаж

Контакт аварийно-дополнительный ДК/АК32-01 совместим исключительно с автоматическими выключателями серии ПРК-32. Монтируется сбоку на корпусе аппарата - требует предварительного отключения питания и демонтажа крышки выключателя. Подключение осуществляется через винтовые клеммы; рекомендуется использовать жилы сечением 0,75–1,5 мм2. Кабель необходимо зачищать точно на 8–10 мм, чтобы обеспечить надёжный контакт без повреждения жил. После установки проверьте механическую фиксацию - контакт должен плотно сесть и не болтаться.

Безопасность и стандарты

Произведён в соответствии с международным стандартом IEC 60947-4-1, регламентирующим коммутационную безопасность вспомогательных устройств. Сертифицирован для работы в условиях внутренней установки. Отличается повышенной надёжностью при частых срабатываниях благодаря гарантированному ресурсу в 10 тысяч циклов. Не предназначен для эксплуатации во взрывоопасных средах, вне закрытых шкафов или при наличии прямого попадания жидкости - степень защиты IP20 не допускает воздействия влаги и пыли.

Преимущества

• Добавляет один точный контакт без необходимости менять весь выключатель
• Фиксируется на заводе-производителе - не требуется доработка корпуса ПРК-32
• Выдерживает значительные нагрузки даже при малых токах (до 1,5 А при 24 В)
• Обеспечивает однозначную связь между срабатыванием автомата и сигналом тревоги
• Заводская сборка гарантирует соответствие геометрии и усилия сцепления

Ограничения применения

• Не работает с другими сериями автоматов - только с ПРК-32
• Недопустимо использование в помещениях с высокой запылённостью или влажностью - IP20 не защищает от внешних факторов
• Не рассчитан на управление силовыми цепями - максимальный ток 1 А при 400 В, 0,3 А при 230 В
• Не применяется в цепях постоянного тока выше 24 В
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Сигнализация срабатывания термической защиты на станке - контакт подключен к лампе “Автомат сработал”
• Отправка сигнала в PLC системы на пищевом производстве при перегрузке двигателя
• Интеграция в систему учёта отказов оборудования - каждый импульс фиксируется журналом событий
• Подключение к реле времени для принудительного отключения после аварии

Практические советы

• Выбирая этот контакт, всегда проверяйте модель вашего ПРК-32 - он должен иметь специальный кронштейн для бокового монтажа
• При подключении используйте медные жилы с опрессовкой - так снижаются риски окисления и нагрева
• Не затягивайте винты слишком сильно - можно сломать пластиковую клемму
• Проверяйте работу контакта тестером сразу после установки - убедитесь, что он замыкается именно при срабатывании автомата
• Если нужна более высокая степень защиты - выбирайте другие решения, например, модульные реле с IP65
