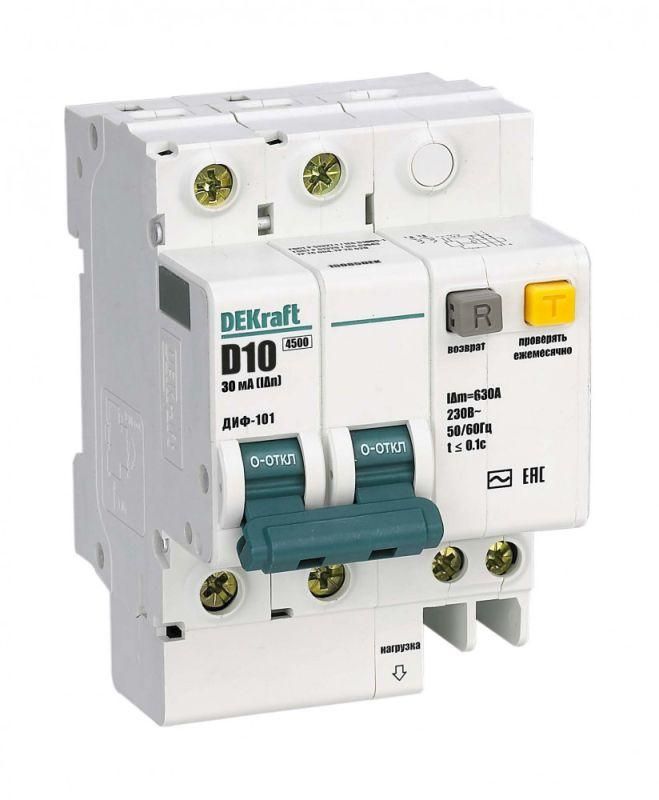

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 10А 30мА AC D | 15085DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Номинальный ток 10 А, чувствительность 30 мА и характеристика срабатывания D делают его надёжным решением для цепей с высокими пусковыми токами.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновение к токоведущим частям. Также он предотвращает возгорание из-за перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных участков, где есть оборудование с высокими пусковыми токами — насосы, компрессоры, станки, конвейеры. Подходит для однофазных сетей 230 В, в том числе с коммутируемым нейтральном проводником.

Технические характеристики

• Номинальный ток: 10 А
• Дифференциальный ток утечки: 30 мА (чувствительность соответствует требованиям для защиты человека)
• Тип тока утечки: переменный (AC) — реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Характеристика срабатывания: D — позволяет работать с нагрузками, имеющими большие пусковые токи (например, двигатели)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при КЗ с током до этого значения
• Количество полюсов: 2 (L+N, нейтраль коммутируется)
• Частота: 50/60 Гц
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли, требует установки внутри закрытого щита
• Ширина: 7 модулей (126 мм)
• Глубина монтажа: 73 мм
• Максимальное сечение кабеля: 25 мм²
• Диапазон рабочих температур: от -40 до +60 °C
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: стационарное

Совместимость и монтаж

ДИФ-101 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительных щитах с достаточным свободным местом — глубина устройства составляет 73 мм, ширина — 7 модулей. Обязательно соблюдать полярность: фаза и ноль подключаются строго к обозначенным клеммам. Коммутируемый нейтраль требует точного подключения — неверное подключение может нарушить работу дифференциальной защиты. Сечения кабелей не должны превышать 25 мм², иначе возможен плохой контакт и нагрев.

Безопасность и стандарты

ДИФ-101 сертифицирован в соответствии с ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность низковольтного оборудования) и международными стандартами МЭК 61009-1 и МЭК 61009-2-2. Соответствует ГОСТ Р 51327.1-2010 и ГОСТ Р 51329-99, что гарантирует надёжную работу в аварийных ситуациях. Электронный блок дифференциальной защиты обеспечивает стабильное срабатывание даже при просадках напряжения.

Преимущества

• Комбинированная защита: одновременно от токов утечки (30 мА) и сверхтоков (характеристика D)
• Коммутируемый нейтраль повышает безопасность — при отключении размыкается и нулевой провод
• Высокая отключающая способность (4,5 кА) — подходит для зон с высокой мощностью КЗ
• Работает в широком диапазоне температур — от -40 °C до +60 °C, что важно для холодных или неотапливаемых помещений
• Поддерживает стандартные аксессуары от серии ВА-101 — можно добавить блоки сигнализации, расцепления или дополнительные контакты

Ограничения применения

• Не подходит для цепей с постоянным током утечки — работает только с переменным (AC), поэтому не защитит от утечек от выпрямителей, LED-драйверов или ИБП
• IP20 не допускает установку во влажных помещениях без корпуса — нельзя использовать вне щита, в уличных или подземных ящиках
• Не рекомендован для цепей с частыми ложными срабатываниями (например, старая изоляция, много бытовой техники) — лучше применять с более высокой чувствительностью (100–300 мА) там, где требуется селективность
• При использовании с генераторами или источниками бесперебойного питания необходимо проверять форму выходного тока — искажённая синусоида может вызвать отказ работы

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита входа в квартиру или частный дом
• Цепь питания станка с асинхронным двигателем (высокий пусковой ток)
• Оборудование на производстве: насосы, вентиляторы, компрессоры
• Распределительный щит в неотапливаемом цеху или на объекте с сезонной эксплуатацией

Практические советы

• Проверьте перед монтажом, что сечение кабеля не превышает 25 мм² — используйте наконечники при необходимости
• При установке в щите оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• После монтажа обязательно протестируйте кнопкой “T” — она имитирует утечку и проверяет работоспособность
• Если в системе используется несколько ДИФ-101, выбирайте селективные модели или координируйте время срабатывания — чтобы избежать ложных отключений всей сети
• Не путайте с обычным автоматом — ДИФ-101 не заменяет УЗО+автомат, а является их объединённой версией
• Для сложных систем рекомендуется использовать аксессуары от серии ВА-101 — например, блок сигнализации для удалённого контроля состояния
