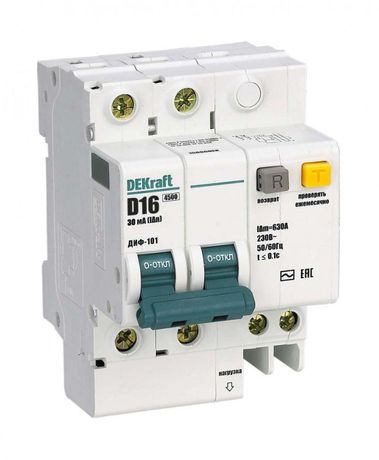

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 16А 30мА AC D | 15086DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство с защитой от утечек тока (30 мА) и сверхтоков, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Артикул 15086dek соответствует модели с характеристикой D и коммутируемым нейтральном проводником.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Устройство подходит для установки в щитах жилых домов, офисов, производственных цехов и объектов с высокими требованиями к надёжности. Применяется там, где есть риск повреждения изоляции, работы с заземлённым оборудованием или повышенной влажностью - например, на кухнях, в ванных, на станциях, насосных пунктах и конвейерах.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовой сети)
• Характеристика срабатывания: D - подходит для оборудования с высокими пусковыми токами (электродвигатели, компрессоры)
• Отключающая способность: 4,5 кА - способен отключить цепь при КЗ до этой величины
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль также размыкается при аварии
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Ширина: 3,5 модуля (63 мм) - занимает место на DIN-рейке
• Глубина монтажа: 73 мм - требует достаточного пространства внутри щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C
• Тип изделия: Автоматический выключатель дифференциального тока с встроенной защитой от сверхтоков

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Нейтральный проводник обязательно подключается, так как он коммутируется. Максимальное сечение жил - 25 мм2, что позволяет использовать медные кабели до 16 мм2 в обычных условиях. Устройство совместимо с аксессуарами серии ВА-101 (например, блоки сигнализации, дополнительные контакты), что расширяет возможности управления и контроля.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования
• ТР ТС 020/2011 - электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специальные требования для типа AC
• ГОСТ Р 51329-99 / МЭК 61543-95 - проверка работоспособности при импульсных токах

Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения. Устройство прошло тестирование на отказоустойчивость и соответствие нормам Евразийского союза.

Преимущества

• Объединяет две функции - защиту от утечек и от перегрузок - в одном корпусе, экономя место в щите
• Характеристика D позволяет применять его с двигателями, насосами, компрессорами без ложных срабатываний
• Коммутируемый ноль исключает опасность сохранения потенциала на нулевой жиле после отключения
• Работает в широком диапазоне температур - подходит для холодных помещений и неутеплённых щитовых
• Поддерживает расширение функционала через аксессуары серии ВА-101

Ограничения применения

• Не предназначена для трёхфазных систем - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендуется для цепей с постоянными токами утечки (например, от импульсных БП) - только переменный ток AC
• При частых срабатываниях возможна деградация электронного блока - требуется диагностика причины утечки
• Не используется в сетях выше 400 В - максимальное напряжение указано как 230 В, хотя допускается до 400 В между фазами в трёхфазной системе, но сам прибор не предназначен для таких подключений

Примеры использования

• Защита розеточных групп в ванной комнате или кухне
• Питание станков с асинхронными двигателями (дрель, токарный станок)
• Щитовая на производстве для группы конвейеров с пускателями
• Автономные системы освещения в гаражах или ангарах с металлическими конструкциями
• Цепи питания тепловых завес, водонагревателей, вентиляторов

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе контакт будет плохим
• При монтаже соблюдайте полярность: L и N должны быть правильно подключены к входным клеммам
• Проверяйте кнопку “Т” ежемесячно - она имитирует утечку и подтверждает работоспособность
• Если ДИФ-101 часто срабатывает - найдите источник утечки (поврежденная изоляция, старые приборы, влага)
• Для сложных систем используйте аксессуары (например, блок сигнализации) - они позволят удалённо отслеживать состояние
• Не устанавливайте рядом с источниками сильных помех (частотники, сварочные аппараты) - это может вызвать ложные срабатывания
