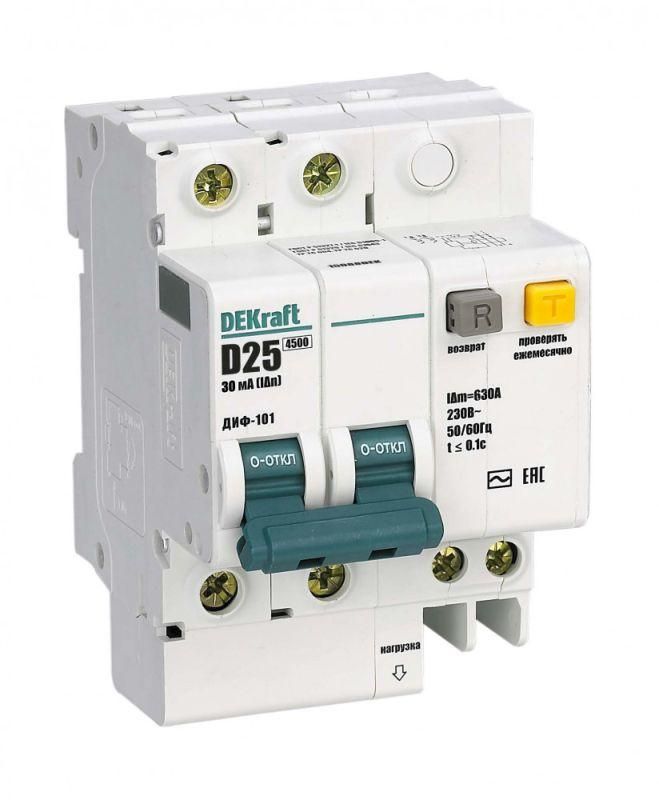

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 25А 30мА AC D | 15088DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Номинальный ток 25 А, чувствительность 30 мА и характеристика D делают его надёжным решением для нагрузок с высокими пусковыми токами.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновение к токоведущим частям. Также он предотвращает возгорание из-за замыканий и перегрузок. Подходит для установки в щитах жилых домов, офисов, производственных цехов, где используются двигатели, насосы, сварочные аппараты и другое оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 25 А
• Тип дифференциального тока: переменный (AC)
• Ток утечки: 30 мА — срабатывает при утечке выше этого значения
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (L+N, нейтраль коммутируется)
• Отключающая способность: 4,5 кА — способен безопасно отключить КЗ с такой мощностью
• Характеристика срабатывания: D — подходит для нагрузок с высокими импульсными токами (например, двигатели)
• Частота: 50/60 Гц
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли
• Ширина: 7 модулей (126 мм)
• Глубина монтажа: 73 мм
• Максимальное сечение кабеля: 25 мм²
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +60°C
• Способ монтажа: на DIN-рейку
• Тип исполнения: стационарное

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж требует свободного места глубиной 73 мм. Коммутируемый нейтральный проводник позволяет полностью отключать цепь при срабатывании — повышает безопасность при обслуживании. Подключение кабелей сечением до 25 мм² выполняется зажимами на входе и выходе. Устройство совместимо с аксессуарами серии ВА-101 (например, блоки сигнализации, расцепители), что расширяет возможности управления и диагностики.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 (безопасность низковольтного оборудования)
• ТР ТС 020/2011 (электромагнитная совместимость)
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 (обязательные нормы для АВДТ)
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 (для устройств типа AC)
• ГОСТ Р 51329-99 / МЭК 61543-95 (требования к надёжности работы)

Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях сети. Устройство прошло сертификацию в рамках ЕАЭС.

Преимущества

• Комбинированная защита: одновременно против токов утечки и сверхтоков — экономит место в щите
• Характеристика D — не ложные срабатывания при запуске двигателей и других индуктивных нагрузок
• Коммутируемый нейтраль — полное отключение цепи, снижает риск случайного контакта при ремонте
• Работает в широком диапазоне температур — подходит для холодных помещений и неутеплённых щитовых
• Поддержка аксессуаров — можно добавить сигнализацию срабатывания или удалённое управление

Ограничения применения

• Не предназначена для постоянной эксплуатации во влажных средах — степень защиты IP20 исключает контакт с водой
• Не подходит для цепей с постоянным током или пульсирующим током постоянного направления — только переменный ток (AC)
• Не рекомендуется использовать вместо УЗО в системах TN-C — требуется отдельный PE-проводник
• При использовании с длинными кабельными линиями возможны ложные срабатывания из-за емкостных токов утечки — проверьте суммарную ёмкость сети

Примеры использования

• Защита группы розеток в гараже с компрессором или сварочным аппаратом
• Щитовая на производстве: питание станков с асинхронными двигателями
• Общий ввод в квартире или частном доме — вместо двух отдельных устройств (УЗО + автомат)
• Освещение и розетки в неотапливаемом подвале или на улице (при условии герметичного корпуса щита)

Практические советы

• Проверяйте соответствие сечения кабеля — максимальное 25 мм². Превышение может вызвать нагрев и отказ контактов.
• При установке в щит с несколькими ДИФ-101 соблюдайте координацию — верхний уровень должен иметь более высокий ток утечки (например, 100 мА), чтобы избежать массового отключения.
• Регулярно тестируйте кнопкой “T” (не реже одного раза в месяц) — это проверяет работоспособность электронного блока.
• Не используйте ДИФ-101 в качестве основного рубильника — он не рассчитан на частые оперативные включения/выключения.
• При замене старого устройства убедитесь, что новое имеет ту же ширину (7 мод.) и глубину (73 мм), чтобы поместилось в существующий щит.
