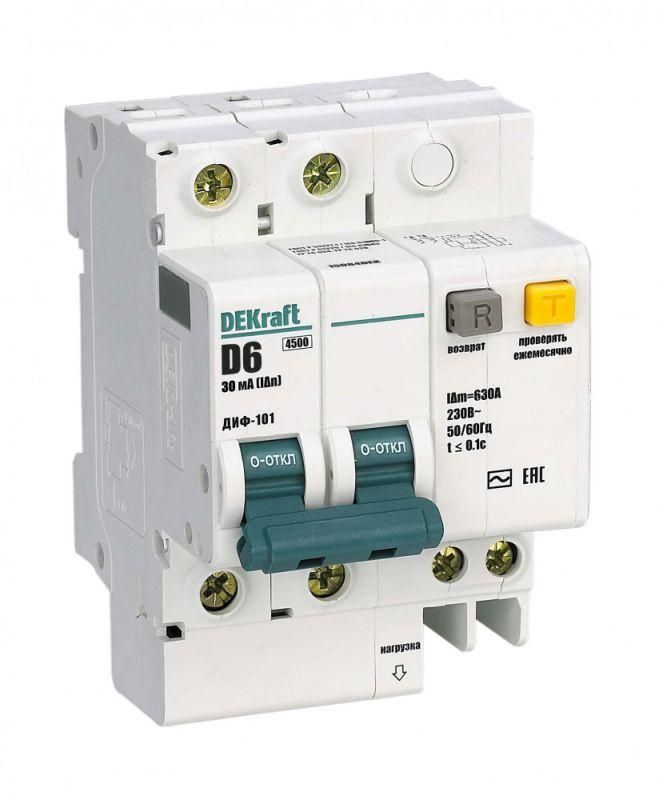

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 6А 30мА AC D | 15084DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для безопасного отключения цепей при аварийных ситуациях. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15084dek.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечке через изоляцию или прикосновении к токоведущим частям. Также предотвращает возгорание проводки из-за замыканий и перегрузок. Применяется в однофазных сетях 230 В - в квартирах, на производстве, в мастерских, на участках с повышенной влажностью (ваннные комнаты, кухни, гаражи). Устройство сочетает функции автомата и УЗО в одном корпусе.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может пропускать без отключения
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для человека
• Тип тока утечки: AC - реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях)
• Характеристика срабатывания: D - предназначено для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В - работает в сети с этим значением, допускается колебание +-10%
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 4500 А
• Количество полюсов: 2 - отключаются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - нулевой провод также размыкается при срабатывании, повышает безопасность
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Модульная ширина: 7 модулей - занимает 7 мест на DIN-рейке (по 17,5 мм каждый, итого ~122,5 мм)
• Глубина монтажа: 73 мм - требуется свободное пространство в щите за рейкой
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях с умеренным и холодным климатом, в том числе в неотапливаемых помещениях
• Диапазон температур: от -40 до +60 C - сохраняет работоспособность при экстремальных температурах

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительном щите рядом с другими автоматами. Клеммы рассчитаны на зажим проводов сечением от 0,5 до 25 мм2. Нельзя использовать с алюминиевыми проводами без переходника. Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные - T/L. Монтаж выполняется при отключенном питании. После установки проверьте тестовой кнопкой «T» - при её нажатии устройство должно отключиться.

Безопасность и стандарты

ДИФ-101 сертифицирован по следующим нормативам: - ТР ТС 004/2011 (безопасность низковольтного оборудования); - ТР ТС 020/2011 (электромагнитная совместимость); - ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 (обязательные требования к АВДТ); - ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 (для устройств с электронными элементами); - ГОСТ Р 51329-99 / МЭК 61543-95 (тестирование и методы проверки). Устройство прошло испытания на надёжность срабатывания, термостойкость и механическую прочность.

Преимущества

• Объединение функций автомата и УЗО в одном устройстве - экономия места в щите
• Характеристика D позволяет применять его с мощными двигателями без ложных срабатываний
• Коммутируемый ноль обеспечивает полное отключение цепи - снижает риск остаточного потенциала
• Широкий диапазон температур делает его пригодным для установки в неотапливаемых помещениях
• Электронный блок дифференциальной защиты обеспечивает точное и быстрое срабатывание

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных 230 В
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных средах без дополнительной защиты
• Не рекомендован для цепей с постоянным током утечки (например, от импульсных БП) - только для переменного тока AC
• Не имеет встроенной защиты от перенапряжений - при необходимости используйте отдельные устройства (ОПС)
• Не совместим с автоматами других серий по внешним аксессуарам - только с ВА-101 (при использовании дополнительных модулей)

Примеры использования

• Защита розеточных групп в ванной комнате
• Подключение стиральной машины, бойлера, электрокотла
• Щитовая защита для насосов, вентиляторов, компрессоров на производстве
• Автоматизация линий питания с высокими пусковыми токами - например, конвейеров или сварочных аппаратов
• Замена старого УЗО+автомата на единое устройство для освобождения места в щите

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - слишком толстые провода не войдут в клеммы
• При монтаже в щит с ограниченной глубиной - учтите, что ДИФ-101 требует минимум 73 мм свободного пространства
• Не соединяйте ноль после ДИФ-101 с заземлением - это вызовет ложные срабатывания
• Тестируйте устройство кнопкой «T» хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки
• Если нужна защита нескольких групп - используйте несколько ДИФ-101 вместо одного на всю квартиру - так повысится селективность
• Для расширения функций (дистанционное управление, сигнализация) можно подключить аксессуары от серии ВА-101 - они совместимы по креплению и интерфейсу
