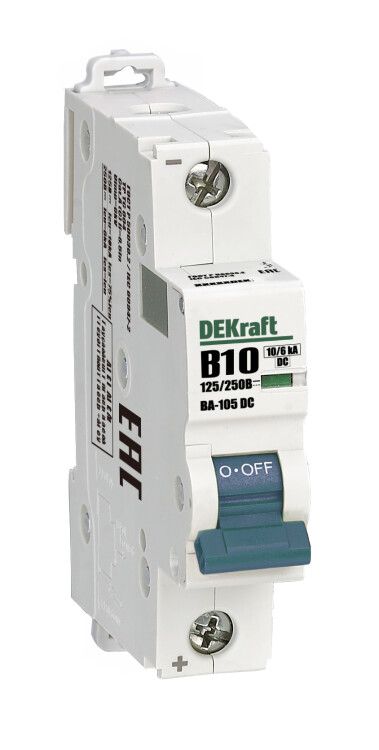

Выключатель автоматический однополюсный ВА-105 1P характеристика В 10A 250В DC | 13354DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку, имеет однополюсную конструкцию и номинальный ток 10 А при напряжении до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений из-за длительной перегрузки или внезапного короткого замыкания. Применяется в системах автоматизации, управляемых приводах, солнечных энергоустановках, батарейных массивах, железнодорожном транспорте, зарядных станциях и других устройствах, где используется постоянный ток. Не подходит для сетей переменного тока (AC).

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В DC
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с мягким пуском (например, электроника, освещение, малые двигатели)
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц - указана для справки, аппарат не рассчитан на AC
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Сертификация: соответствует ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтировать можно как вертикально, так и горизонтально. Для подключения используйте провода сечением до 25 мм2 - зажимы надёжно фиксируют медные жилы, даже многожильные. Перед установкой проверьте соответствие полярности: хотя аппарат не требует соблюдения направления тока, рекомендуется подключение согласно схеме производителя. Индикатор состояния (зелёный/красный) виден через окошко - он показывает положение контактов, даже если рукоятка находится в промежуточном состоянии.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Обеспечивает гарантированное отключение при токе короткого замыкания до 6 кА при 250 В DC. Наличие механического индикатора предотвращает случайное включение в аварийном режиме. Не содержит свинца и опасных веществ в соответствии с RoHS.

Преимущества

• Специально адаптирован для работы с постоянным током - другие автоматы (для AC) не обеспечивают безопасное отключение в DC-цепях
• Высокая отключающая способность (до 10 кА) обеспечивает защиту даже в мощных системах
• Индикатор состояния позволяет оперативно определить причину отключения - перегрузка или КЗ
• Компактный формат (1 модуль) экономит место в щите
• Поддерживает высокую плотность компоновки благодаря стандартизированной форме

Ограничения применения

• Не использовать в цепях переменного тока - возможен отказ и риск возгорания
• Нельзя применять при напряжении выше 250 В DC - максимальная отключающая способность снижается до 6 кА
• IP20 не обеспечивает защиту от пыли и влаги - не устанавливать во влажных помещениях, на улице или в условиях запылённости без дополнительной герметизации
• Не предназначена для частого коммутирования - не является рубильником или контактным аппаратом
• Не подходят для цепей с очень высокими импульсными токами (например, сварочные аппараты)

Примеры использования

• Защита контроллеров и преобразователей в системах автоматизации производства
• Щиты питания солнечных панелей (PV-системы) с выходом 12–24–48 В DC
• Цепи постоянного тока в электропоездах, троллейбусах, лифтах
• Распределительные щиты на базе свинцово-кислотных или литий-ионных аккумуляторов
• Зарядные станции для электромобилей и портативных устройств

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно работает на постоянном токе - путаница с AC - самая распространённая ошибка
• При использовании нескольких аппаратов в одном щите следите за координацией с другими защитными устройствами - особенно важно в многоступенчатых системах
• Перед первым включением проверьте, чтобы все клеммы были затянуты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает пластик
• Если требуется защита более чем одной цепи - используйте несколько единичных модулей вместо попыток удлинить один аппарат
• Обязательно пометьте каждый автомат в щите - индикатор покажет положение, но не функцию цепи
