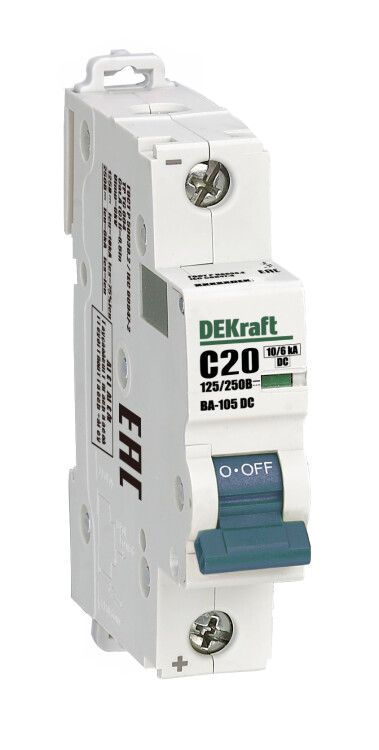

Выключатель автоматический однополюсный ВА-105 1P характеристика С 20A 250В DC | 13380DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft — устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Номинальный ток 20 А, напряжение до 250 В DC, монтаж на DIN-рейку. Подходит для промышленной и бытовой автоматики.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в системах с постоянным током: контроллеры, преобразователи частоты, солнечные электростанции, системы энергообеспечения транспорта, аккумуляторные батареи, промышленные станки и устройства автоматизации.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: C — подходит для нагрузок со средним пусковым током (например, двигатели, светильники с ЭПРА)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм²
• Способ монтажа: на DIN-рейку типа TS35
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, умеренный и холодный климат, допускается повышенная влажность
• Частота: 50 Гц — указана для совместимости с сетями переменного тока, но сам аппарат работает только с постоянным током
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с любыми щитами, соответствующими ГОСТ. Для подключения используйте провода сечением до 25 мм² — зажимы рассчитаны именно на этот диапазон. Не подключайте медные жилы меньше 0,5 мм² — они могут выпасть из контактов. Монтаж выполняйте при отключенном питании. После установки проверьте надежность фиксации в рейке — выключатель должен плотно сидеть и не болтаться.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность 6–10 кА обеспечивает безопасное отключение даже при серьезных аварийных токах. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат, даже если рукоятка находится в промежуточном положении.

Преимущества

• Специально создан для цепей постоянного тока — обычные автоматы переменного тока не работают корректно в таких системах
• Высокая отключающая способность (до 10 кА) снижает риск возгорания при КЗ
• Индикатор состояния — удобен при диагностике и обслуживании
• Компактный формат (1 модуль) экономит место в щите
• Работает в широком диапазоне температур — подходит для неотапливаемых помещений и уличных щитов

Ограничения применения

• Не используется в цепях переменного тока (AC) — возможен отказ или опасность возгорания
• IP20 не обеспечивает защиту от воды, пыли и влаги — нельзя устанавливать в сырых помещениях, на улице или в условиях высокой запыленности без дополнительной защиты
• Нельзя применять для токов выше 20 А — превышение вызовет перегрев и выход из строя
• Не рекомендован для частых коммутаций (более 10 раз в день) — срок службы снижается
• При напряжении свыше 250 В DC отключающая способность падает до 6 кА — не использовать в высоковольтных системах (>250 В DC)

Примеры использования

• Защита солнечных панелей — от КЗ в DC-цепях между панелями и инвертором
• Щиты зарядных станций для электромобилей
• Системы бесперебойного питания (ИБП) с аккумуляторными батареями
• Промышленные контроллеры и PLC с питанием от 24–250 В DC
• Железнодорожные системы сигнализации и освещения

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно использует постоянный ток — не путайте с AC-устройствами
• При использовании в щитах с несколькими автоматами соблюдайте порядок: более мощные нагрузки — ближе к входу
• Перед первым включением проверьте, чтобы все провода были правильно затянуты — слабый контакт вызывает нагрев
• Если требуется защита нескольких цепей DC — можно установить несколько ВА-105 DC рядом, так как каждый занимает всего 1 модуль
• Для сервисного обслуживания — не пытайтесь вскрыть корпус: он не ремонтопригоден, при выходе из строя заменяйте полностью
